確定帶的張緊力


大致步驟：在這個實驗中，將確定所給出的幾個方案中許用張緊力的范圍，包括在上個實驗中所搭接的帶傳動系統的許用張緊力。
注：本實驗應根據設備的具體參數進行自行設置
帶的張緊力應根據設計公式進行計算：

其中：k_α:為包角系數；v：帶速（m/s）；q：帶每米的質量（kg/m）；z：V帶的根數
      P：單根V帶傳遞的功率（KW）

1．    測定帶的許用張緊力


特征	參數
帶型號	A
帶輪直徑	3.2英寸
運行速度	2000RPM
帶的使用狀態（新、舊）	新


2．     測定帶的許用張緊力


特征	參數
帶型號	D
帶輪直徑	19英寸
運行速度	900RPM
帶的使用狀態（新、舊）	舊



3．      測定帶的許用張緊力


特征	參數
帶型號	B
帶輪直徑	5.6英寸
運行速度	1750RPM
帶的使用狀態（新、舊）	新

4．      測定帶的許用張緊力


特征	參數
帶型號	A
帶輪直徑	6英寸
運行速度	2500RPM
帶的使用狀態（新、舊）	舊


5．      測定帶的許用張緊力（上個實驗中所搭接的帶傳動系統）


特征	參數
帶型號	A
帶輪直徑	50㎜
運行速度	1725RPM
帶的使用狀態（新、舊）	根據實際情況填寫

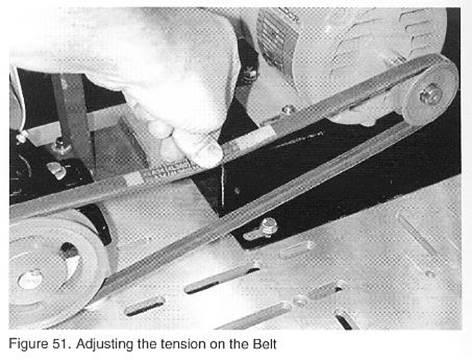

 利用電機可調支撐座調整帶的張力


大致步驟：在這個實驗中，將繼續上個實驗安裝V帶傳動，調整帶的張力。在本實驗中只是用手感覺帶張力的大小。

1．    繼續實驗3的內容，所安裝的 V帶傳動應已經過校準，V帶松弛的安裝在帶輪上
2．    確定電機控制箱的安全開關處于鎖定狀態
3．    松開電機可調支撐座的鎖定螺母約1圈，這樣在導螺桿轉動時電機就可以移動
4．    使用扳手轉動導螺桿直到按壓帶的時候開始感覺有彈性為止

5．    擰緊電機可調支撐座鎖定螺母
6．    使用米尺棱邊檢查帶輪是否校準，要確認其已校準，如米尺棱邊不透光，則說明帶
輪已校準，本實驗完成。如米尺棱邊透光，則說明帶輪沒有校準。需重新調整。對帶輪進行校準前應使帶處于松弛狀態。
