四層電梯模擬控制

一、實訓目的
1．使學員理解PLC基本結構與組成，熟悉PLC的控制原理；
2．掌握PLC編程軟件的使用及操作技巧；
3．掌握PLC與力控（PCAuto3.1）的操作與應用

二、實訓器材
1．FX-2N-48MR PLC          1 臺
2．PC電腦                   1臺
3．SC-09編程電纜線          1條
4．力控軟件(PCAuto3.1)       1套

三、控制要求
1．梯停在1～4層的任一層時，其他三層都可呼叫，到達呼叫層后，電梯就停在該層，該層的運行指示燈亮。例一，接通SQ1，表示轎箱在一樓，按下呼叫按鈕SB3，表示三樓呼叫，三樓呼叫燈亮，同時上升燈也亮。1秒后一樓指示燈亮，表示電梯已開始運轉，電梯門打開。當關掉SQ1時，表示電梯門已關好，電梯離開第一樓，3秒后到達二樓，二樓運行指示燈亮，同時一樓指示燈熄滅，再過3秒電梯到達三樓，三樓運行指示燈亮，同時二樓運行指示燈及上升批示燈熄滅，三樓呼叫指示燈也熄滅。電梯就停在三樓，當把三樓的行程開關SQ3打上時，其他樓層都可以呼叫。
2．當電梯停在某一層樓，其他樓層同時有呼叫時，則先響應最快呼梯的那一層，然后再響應最遠的及反方向的那一層。例二、當電梯停在1樓時，二樓、三樓有呼叫，則電梯先到達二樓停，二樓呼叫指示燈熄滅，而二樓的運行指示燈一直亮，當把SQ2合上時，表示已到達二樓平層，電梯門已打開，當再把SQ2斷開時，表示此時電梯門已關好，電梯離開了二樓，3秒后到達三樓，三樓運行燈亮，而上升燈、二樓運行燈、三樓呼叫燈都熄滅，此時電梯就停在三樓。例三、當電梯停在二樓時，一樓呼叫，同時四樓也有呼叫。(時間上一樓比四樓按得快)，則電梯先響應向下運動，先到達一樓，當到一樓后，合上SQ1，電梯上升燈亮，斷開SQ1，電梯再響應四樓的呼叫，最后電梯停在四樓。
3．其他層的呼叫及運作同以上所示三例類似

四、組態中PLC I/O口及輔助繼電器分配

輸入點	輔助繼電器	控制功能	輸出點	輸出設備	功能
X0	M300	一層呼叫按鈕	Y0	一層呼叫指示燈	一層呼叫
X1	M301	二層呼叫按鈕	Y1	二層呼叫指示燈	二層呼叫
X2	M302	三層呼叫按鈕	Y2	三層呼叫指示燈	三層呼叫
X3	M303	四層呼叫按鈕	Y3	四層呼叫指示燈	四層呼叫
X4	M304	一層行程開關	Y4	一層指示燈	一層指示
X5	M305	二層行程開關	Y5	二層指示燈	二層指示
X6	M306	三層行程開關	Y6	三層指示燈	三層指示
X7	M307	四層行程開關	Y7	四層指示燈	四層指示

注：輸入點做為PLC控制時的輸入信號，輔助繼電器做為組態軟件的控制信號

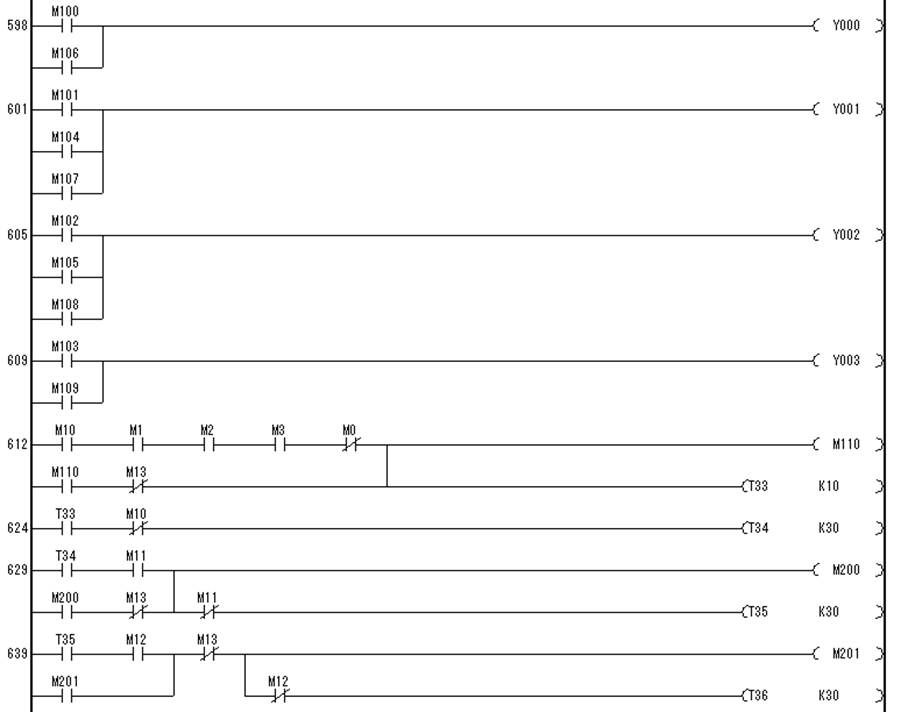

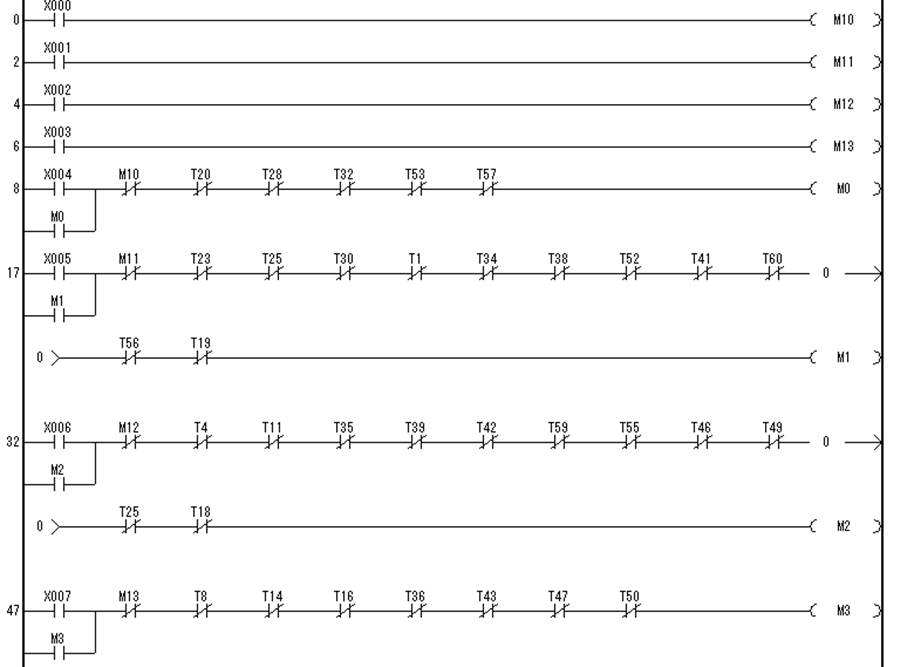

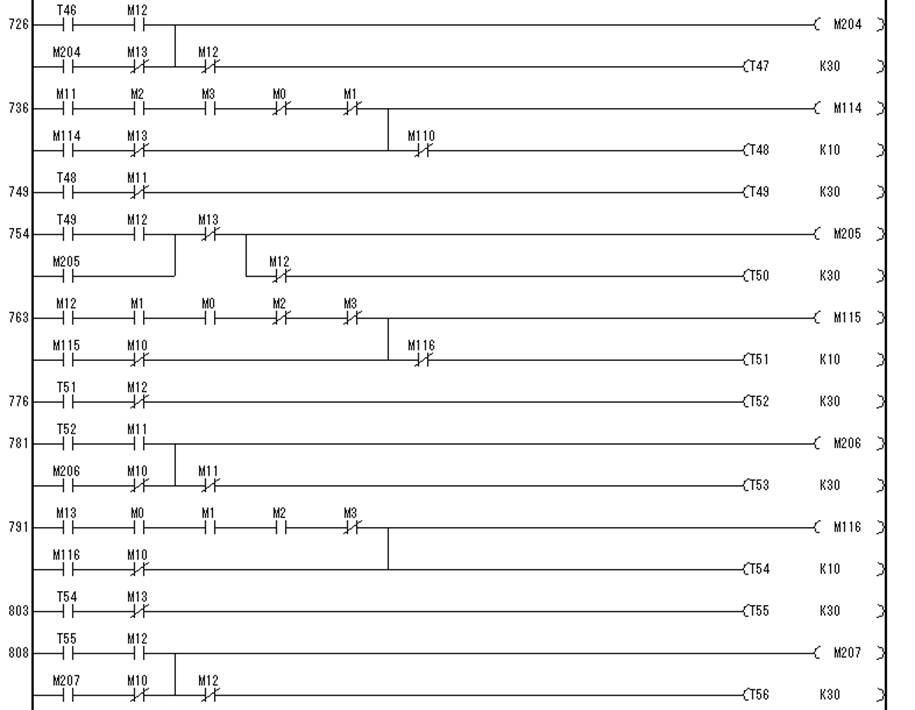

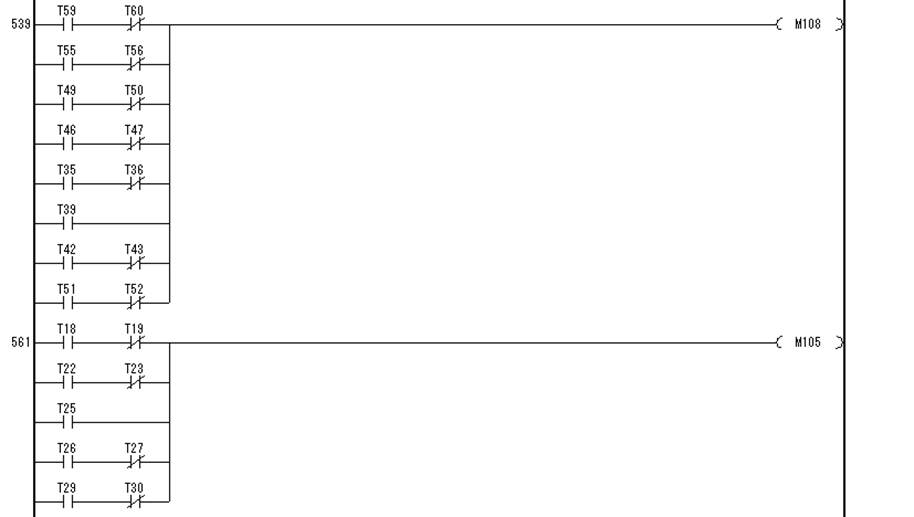

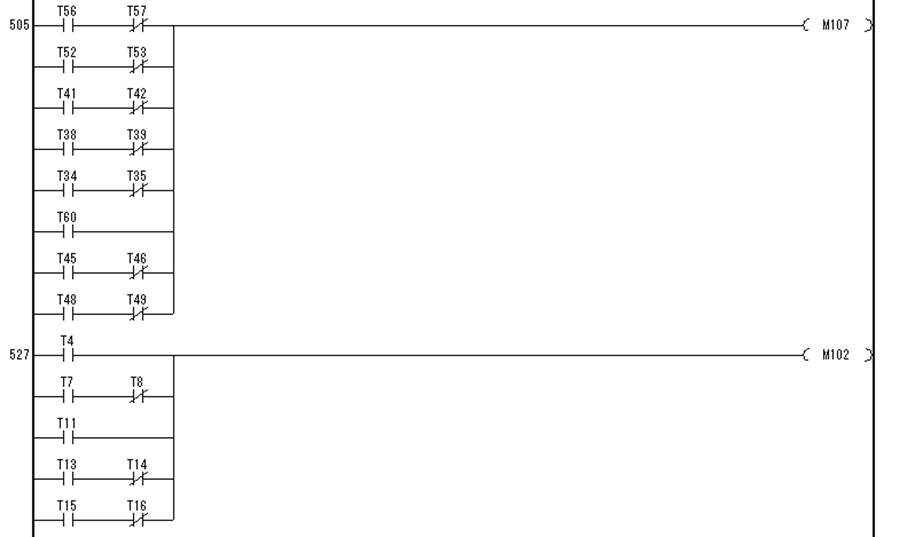

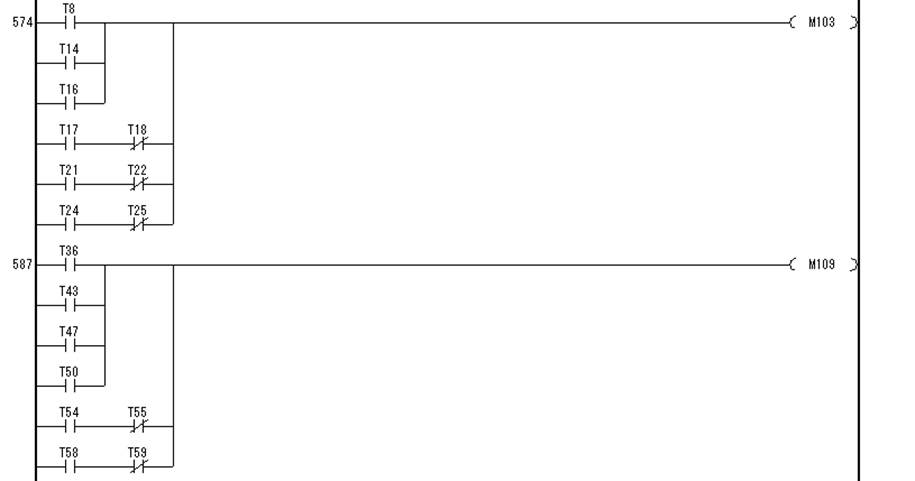

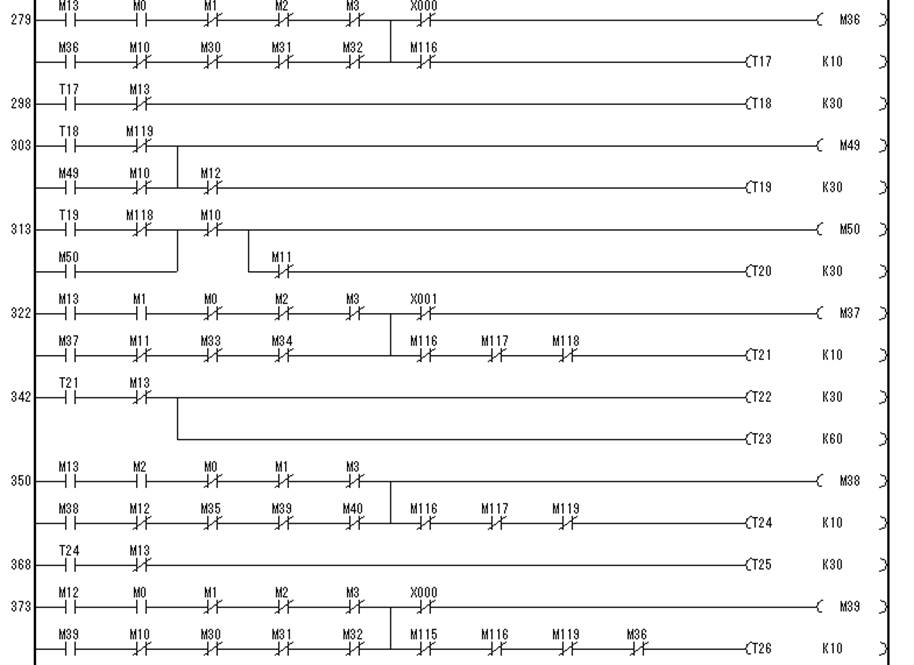

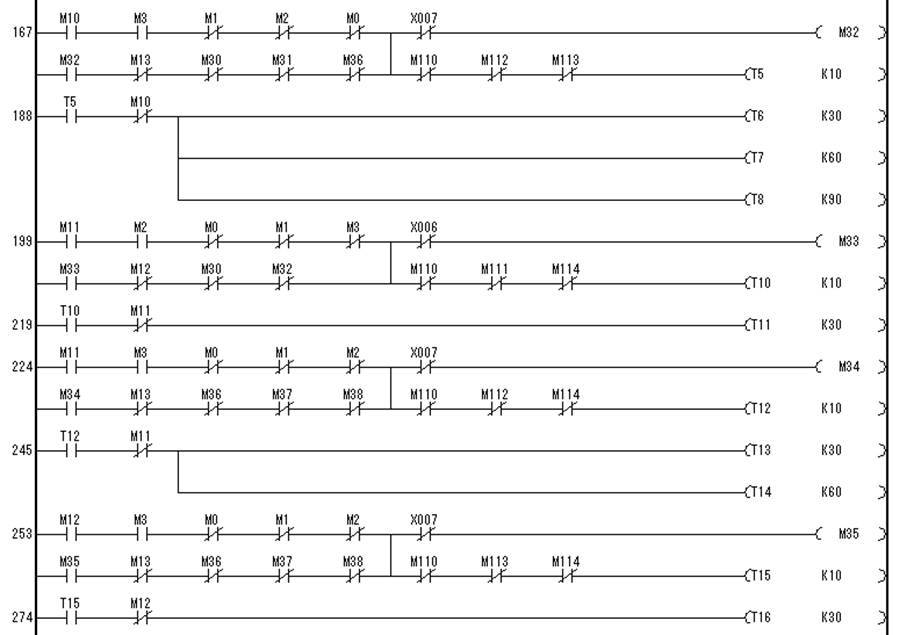

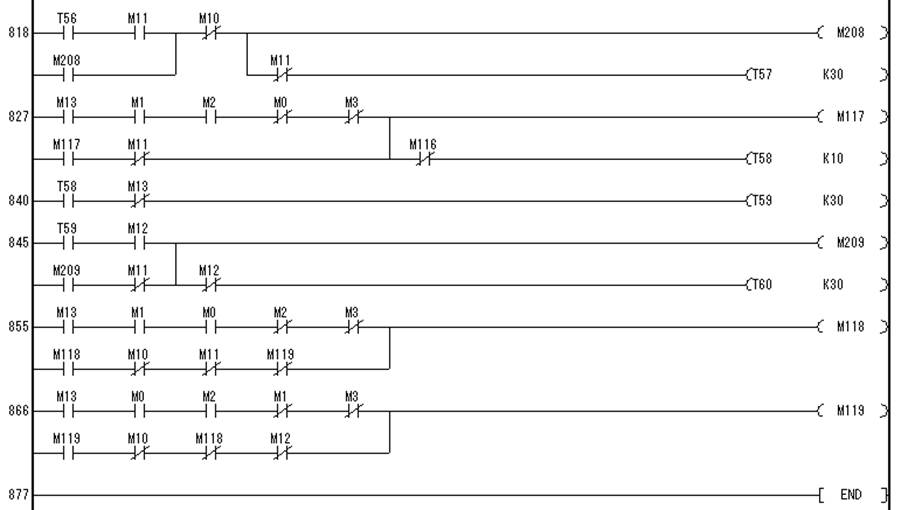

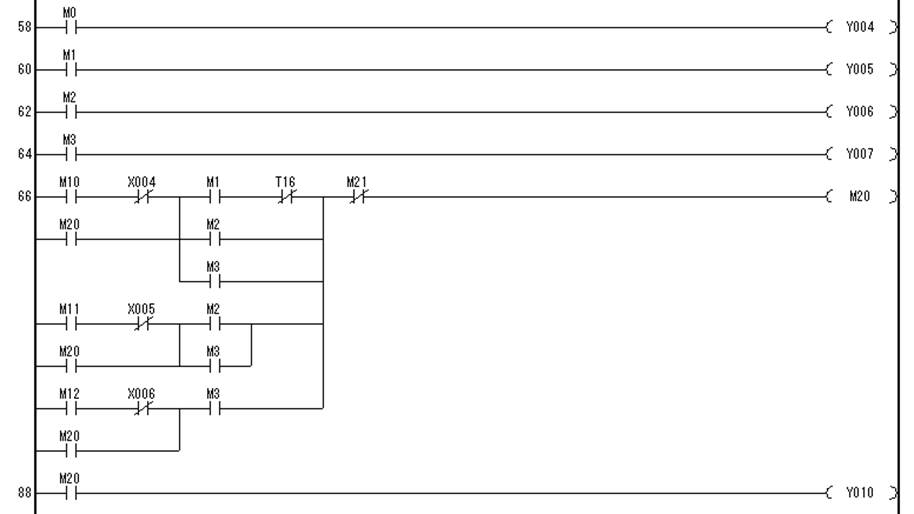

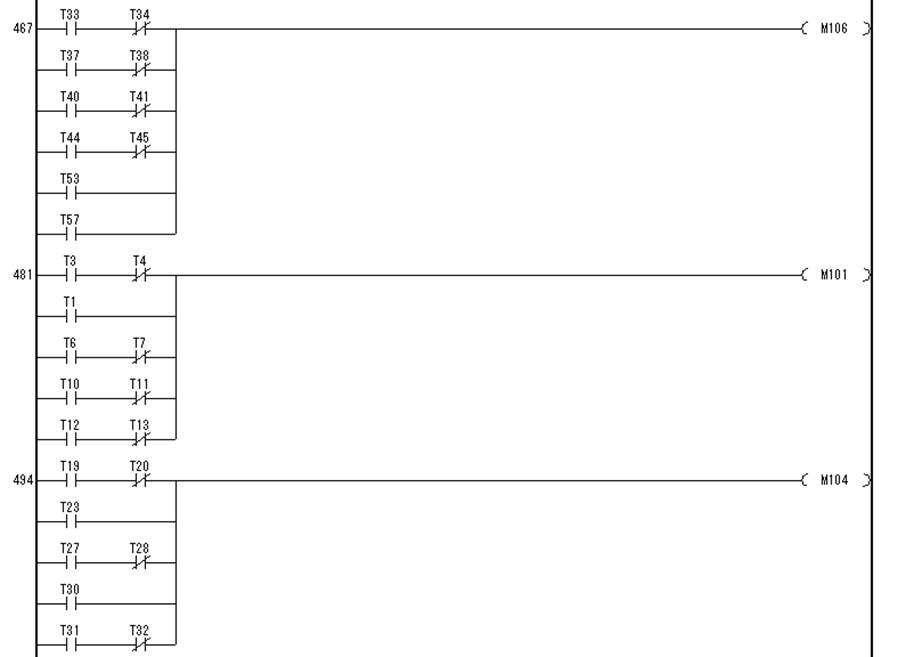

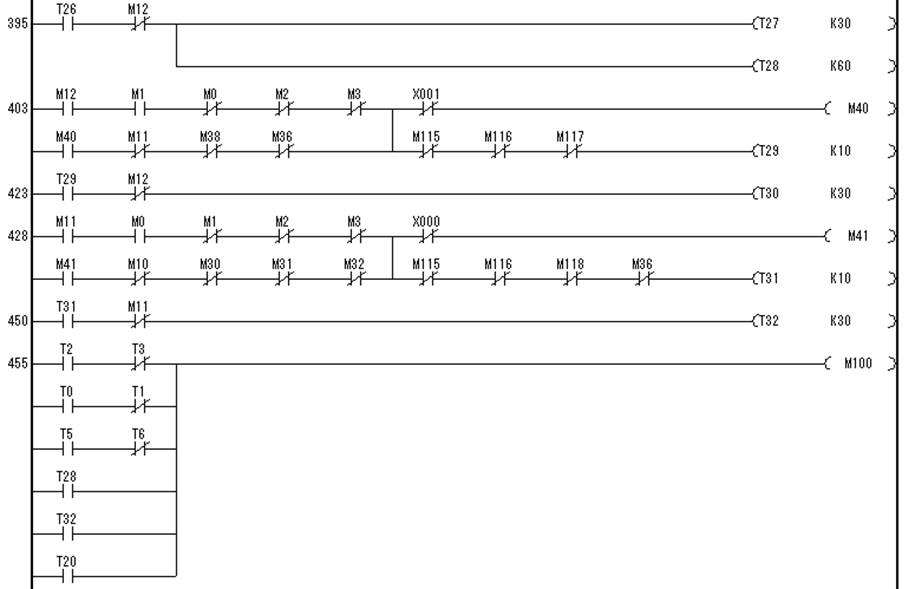

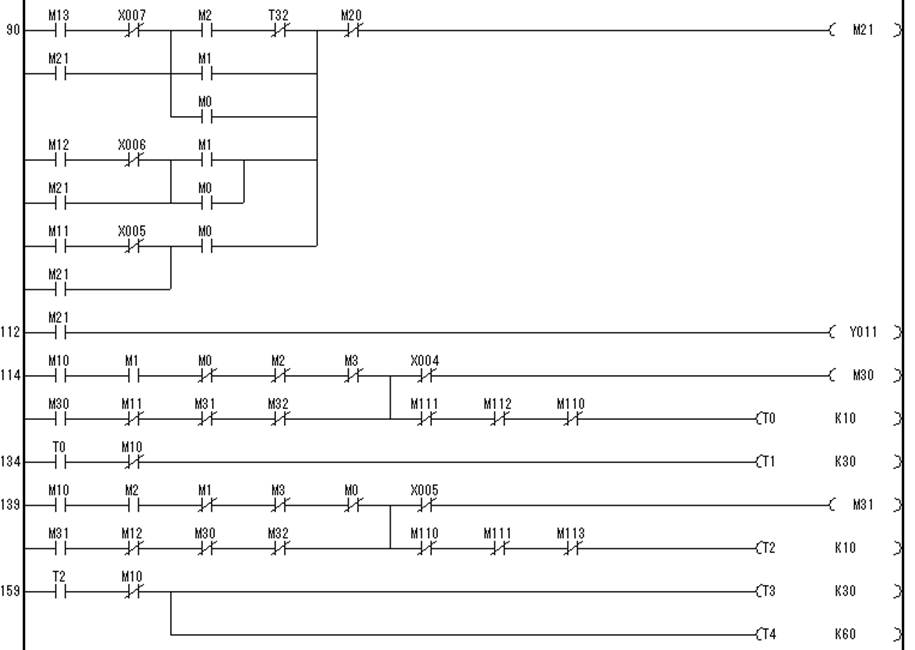

五、梯形圖

六、實訓步驟
1．連接編程電纜
2．通PLC電源
3．打開編程軟件FXGP-WIN
4．組態仿真軟件
(1) 組態實訓界面
見下頁
（2）態軟件的操作步驟
1．確認PLC相關步驟已完成，相關實訓組態界面已打開
2．端口定義（一般按默認值）
3．操作達到考核進程要求即可

5．實訓現象及考核評分
本實訓主要目的是了解電梯的工作原理
第一步：按2樓召喚按鈕，當電梯到達2樓時，二樓指示燈亮                                                                                                                    得分：17分
第二步：按3樓召喚按鈕，當電梯到達3樓時，三樓指示燈亮                                                                                                                    得分：33分
第三步：按4樓召喚按鈕，當電梯到達4樓時，四樓指示燈亮                                                                                                                                   得分：50分
第四步：按3樓召喚按鈕，當電梯到達3樓時，三樓指示燈亮                                                                                                                                   得分：67分
第五步：按2樓召喚按鈕，當電梯到達2樓時，二樓指示燈亮                                                                                                                                   得分：83分
第六步：按1樓召喚按鈕，當電梯到達2樓時，一樓指示燈亮                                                                                                                                   得分：100分
