使用張力測試儀測量帶的張力


大致步驟：在這個實驗中，你將繼續上個實驗安裝V帶傳動，并用張力測試儀將帶的張力調整到允許值范圍。完成后可開啟電機運行。

1．   繼續上個實驗，V帶傳動應已校準，且?guī)л^張的裝配在帶輪上，如果不是這樣，重
復上兩個實驗
2．   執行下列安全檢查
● 佩戴防護眼鏡
● 穿著合身的衣服（不可穿較寬松的）
● 項鏈，手表，戒指、領帶等飾品必須摘下
● 將長發盤起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或?qū)㈤L(zhǎng)袖挽起來
● 地面不可潮濕

3．    將電機控制箱的安全開關上鎖

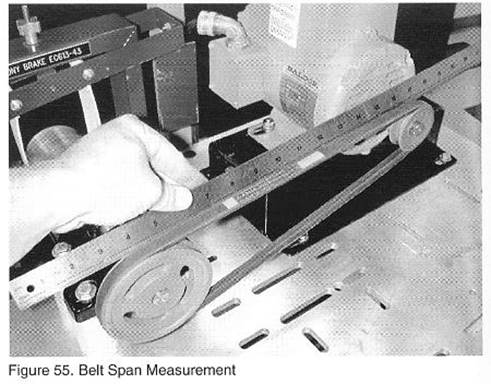

4．    使用米尺（鋼板尺）測量帶的跨距并記錄，如圖55所示
帶跨距______________________（mm）

5．     計算帶的彎曲量
彎曲量______________________（mm）
6．     執行下列步驟，使用張力測試儀測量帶的張力

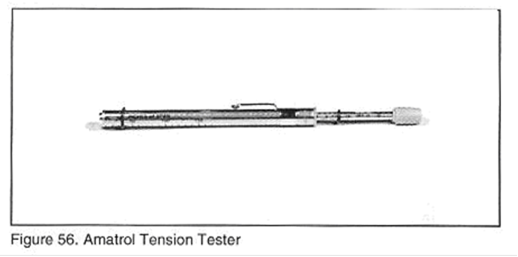

A．    找到張力測試儀，如圖56所示；

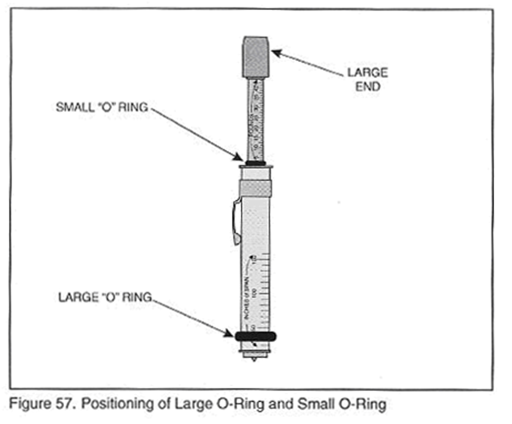

B．   將張力測試儀上的大O型環調節到帶跨距的數值（步驟4的計算結果），如圖57
所示；

C．    將小O型環調節到標尺的0點，如圖57所示；

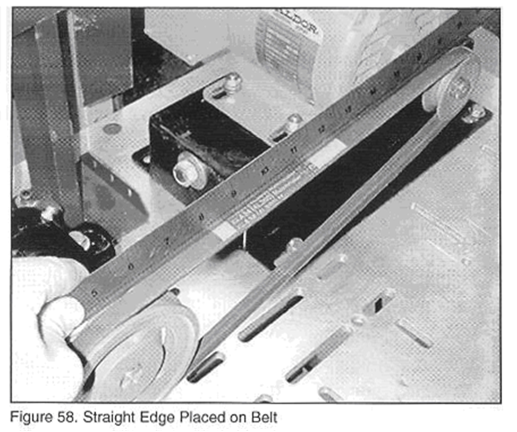

D．    放置米尺在帶上，其棱邊應放在帶的上方，如圖58所示；

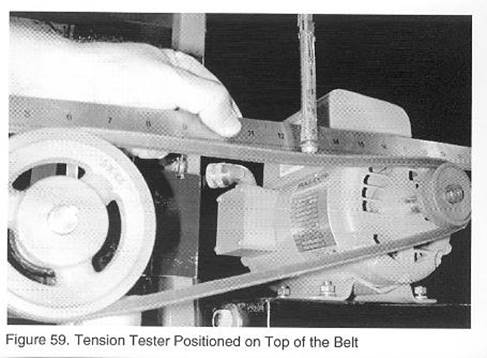

E．    再將張力測試儀放置在帶的跨距中心，并且使之與帶垂直，如圖59所示；

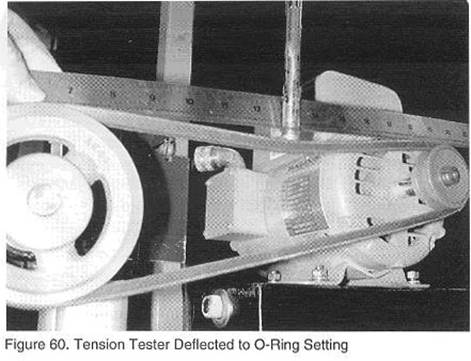

F．     在張力測試儀上施加一個向下的力，令帶產生一定的偏移，使得大O型環與米尺
的下邊緣平齊，如圖60所示；

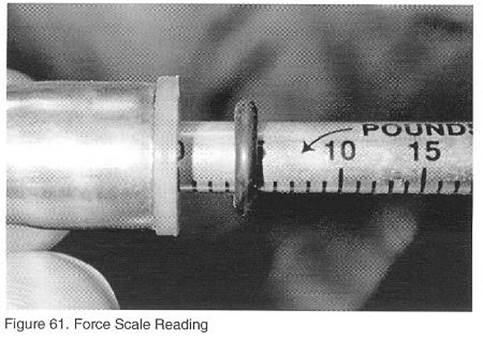

G．    將張力測試儀從帶上取下并且讀出力刻度線上的讀數，如圖61所示；
力的讀數______________________（.N）

H．   將實際力的讀數和原來的計算值進行比較，如果讀數在計算值范圍之內，說明帶的
張力已經調好，否則必須重新檢查帶的張力；

7．    執行下列步驟調整帶的張力
A．   稍微擰松電機可調支撐座上的鎖定螺母；
B．   使用扳手逆時針旋轉螺母，導螺桿帶動電機移動；
C．   重新擰緊鎖定螺母；
D．   重復步驟A～C直到張力調整到允許值范圍。

8．    帶張力調整完畢后，用手壓一下帶，感覺一下帶滿足正確張緊力時的狀態
9．    為裝置設置安全保護措施
10. 確認帶式制動器加載力的刻度調到0的位置
11. 按照電機開啟步驟開啟電機

12. 讓電機持續運行大約1分鐘

13. 關閉電機
14. 將安全開關鎖定
15. 重復步驟6重新檢測帶的張力，并且記錄下讀數
力的讀數______________________（.N）
    重新測量后有可能會發現帶的張力有所減少，如該值少于允許值范圍，調整張力，使其
增加到允許值范圍。
注意：在調整張力前必須松開電機可調支撐座的鎖定螺母，張力調整完畢后將其擰緊。
當帶的張力調整正確后，V帶傳動系統的安裝就完成了，V帶每隔24-48小時后要重新

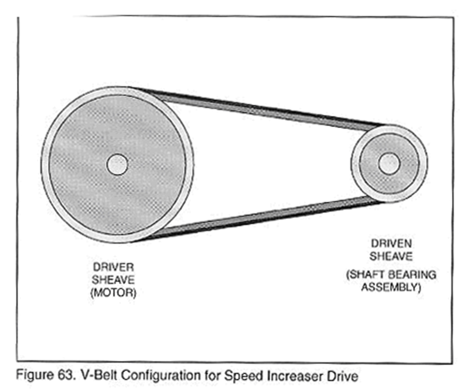

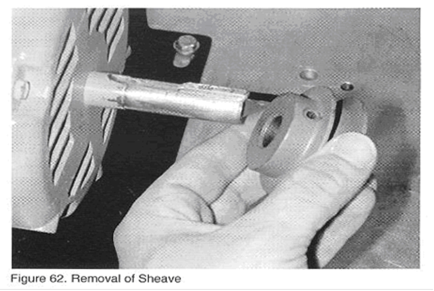

檢查并調整張緊力。將所搭裝置放在工作臺上直接進入下一實驗。
