 DB-XH1 信號與系統模塊組成介紹

一、系統介紹
“DB-XH1 信號與系統實驗箱”是我公司最新研制成功的，是專門為《信號與系統》課程而設計的。該實驗箱提供了信號的頻域、時域分析的實驗手段，利用該實驗箱可進行階躍響應與沖激響應的時域分析；連續時間系統的模擬；抽樣定理與信號恢復的分析與研究；一階、二階電路的暫態響應；二階網絡狀態軌跡顯示；系統時域響應的模擬解； 二階網絡函數的模擬； 矩形脈沖信號的分解； 矩形脈沖信號的合成；諧波幅度對波形合成的影響

二、系統特點：
    1、緊扣教學大綱、內容簡潔、重點突出：對“信號與系統”課程的大部分章節均提供有實驗項目，使實驗內容具有教學性和通用性，同時也使學生通過實驗環節更透徹得掌握原理性的知識。
2、電路模塊化設計：每一個實驗單元均以一模塊來劃分，實驗名稱與模塊名相對應。模塊內的電路在相應的位置畫出，使實驗者一目了然。

它由以下模塊組成：
1、電源輸入模塊
2、函數發生器模塊
3、信號的分解與合成模塊
4、一階電路暫態響應模塊
5、二階電路傳輸特性模塊
6、二階網絡狀態軌跡模塊
7、階躍響應與沖激響應模塊
8、抽樣定理模塊
9、模擬濾波器模塊
10、基本運算單元與連續系統的模擬模塊
11、二階網絡函數的模擬
12、系統時域響應的模擬解
11、頻率計與毫伏表
各模塊的具體用途及使用將在第二節中介紹。

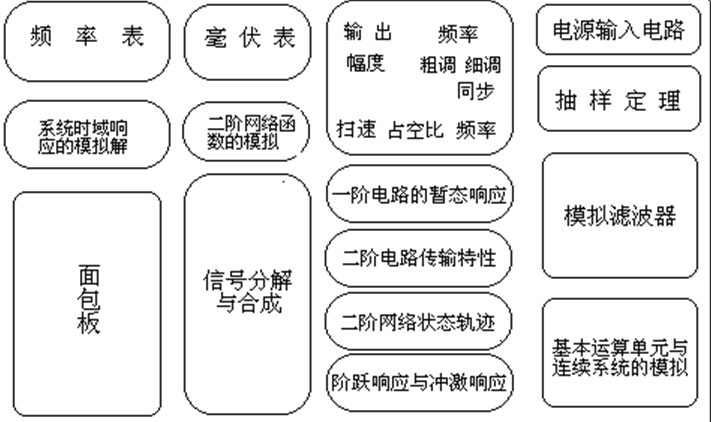

該實驗系統的系統分布圖如圖1-1所示。


 各實驗模塊介紹

在本節中，將分別介紹實驗平臺上的各個模塊單元。在第一節的系統介紹中，已介紹了本實驗系統由16個模塊組成。現在詳細說明如下：

1、電源輸入模塊
此模塊位于實驗平臺的右上角部分，分別提供+12V（P003)、+5V（P001）、-12V（P004）、-5V（P002）的電源輸出。4組電源分別對應4個發光二極管，電源輸出正常時，對應的發光二極管點亮。
實驗時，打開電源后，首先檢查這些電源指示燈是否點亮。如不亮，請立即關閉電源，以免損壞儀器。待故障排除后，再打開電源。

2、函數發生器模塊
提供的波形種類有：正弦波、三角波、方波、矩形波（占空比可調）。
信號的頻率范圍：8Hz—100KHz，分四個頻段。
可通過電位器，分別調節信號的頻率、幅度、占空比和掃速。
信號輸出孔：
    P701：函數發生器的輸出端（正弦波、三角波、方波）
       P702：掃頻信號輸出端
有兩個測量點：
   TP701 ： 輸出信號的波形
   TP702： 掃頻信號的波形。

3、信號分解與合成模塊
此模塊位于實驗平臺的中部，主要完成信號的分解與合成，模塊的上半部分為信號的分解，下半部分為信號的合成。信號的分解部分提供了7個波形輸出測量點，TPDC、TPF1、TPF2、TPF3、TPF4、TPF5、TPF6；TPF1—TPF6分別為信號的1—6次諧波輸出波形，TPDC為直流成分（即頻率低于是10Hz）的輸出波形；在信號合成部分中，把分解輸出的各次諧波信號連接輸入至合成部分，在合成的輸出測量點POUT上可觀察到合成后的信號波形。

4、一階電路暫態響應模塊
此模塊可根據自己的需要搭接一階電路，觀測各點的信號波形。
有6個測量點：
   TPA01、TPA07：輸入信號波形測量點；
   TPA04、TPA05：一階RC電路輸出信號波形測量點；
   TPA09、TPA10：一階RL電路輸出信號波形測量點。
信號插孔：
   PA01、PA07：輸入信號插孔；
   PA02、PA03、PA04、PA05、PA06、PA09、PA10：電路連接插孔。

5、二階電路的傳輸特性模塊
此模塊亦可根據需要搭接二階電路，觀察各測量點的信號波形。
有兩個測量點：
   TP801：二階RC電路傳輸特性測量點；
   TP807：二階RL電路傳輸特性測量點。
信號插孔：
   P801，P803：信號輸入插孔。

6、二階網絡狀態軌跡模塊
此模塊除完成二階網絡狀態軌跡觀察的實驗，還可完成二階電路暫態響應觀察的實驗。
有三個測量點：
   TP901：輸入信號波形觀測點；
   TP902、TP903：輸出信號波形觀察點。
信號插孔：
   P901：信號輸入插孔。

7、階躍響應與沖激響應模塊
接入適當?shù)妮斎胄盘枺�可觀測輸入信號的階躍響應與沖激響應。
有四個測量點：
   TPB01：進行沖激響應實驗時的輸入信號波形的測量點；
   TPB03：進行階躍響應實驗時的輸入信號波形的測量點；
   TPB02：沖激信號觀測點；
   TPB04：沖激響應，階躍響應信號輸出觀測點。
信號插孔：
   PB01、PB03：信號輸入插孔；
   PB02：電路連接插孔。

8、抽樣定理模塊
通過本模塊可觀測到抽樣過程中各個階段的信號波形。
信號插孔：
   P401：信號輸入插孔；
   P403：抽樣信號輸出插孔；
   P503：恢復信號輸出插孔；
   其它：元器件選擇插孔。
有四個測量點：
   TP501：輸入信號波形觀測點；
   TP502：開關信號觀測點；
   TP503：輸入信號經采樣后的信號波形觀測點；
   TP503：抽樣信號經濾波器恢復后的信號波形觀測點。

開關 K501：用于調節抽樣信號的頻段。
電位器WR501：用于調節抽樣信號的頻率。

9、模擬濾波器模塊
提供了多種有源、無源濾波器，包括低通無源濾波器、低通有源濾波器、高通無源濾波器、高通有源濾波器、帶通無源濾波器、帶通有源濾波器、帶阻無源濾波器和帶阻有源濾波器。根據自己的需要進行實驗。
有8個測量點：
   TP302：信號經低通無源濾波器后的輸出信號波形觀測點；
   TP304：信號經低通有源濾波器后的輸出信號波形觀測點；
   TP306：信號經高通無源濾波器后的輸出信號波形觀測點；
   TP308：信號經高通有源濾波器后的輸出信號波形觀測點；
   TP310：信號經帶通無源濾波器后的輸出信號波形觀測點；
   TP312：信號經帶通有源濾波器后的輸出信號波形觀測點；
   TP314：信號經帶阻無源濾波器后的輸出信號波形觀測點；
   TP316：信號經帶阻有源濾波器后的輸出信號波形觀測點；
信號插孔：
      信號輸入插孔：P301、P303、P305、P307、P309、P311、P313、P315；
   信號輸出插孔：P302、P304、P306、P308、P310、P312、P314、P316。

10、基本運算單元與連續系統的模擬模塊
本模塊提供了很多開放的電阻、電容，可根據需要搭接不同的電路，進行各種測試。如可實現加法器、比例放大器、積分器及一階系統的模擬。
含有2個測量點：
   TP402：運算放大器U401的輸出；
   TP406：運算放大器U402的輸出。
信號插孔：
   P400：運算放大器U401的同相輸入端；
   P401：運算放大器U401的反相輸入端；
   P402：運算放大器U401的輸出端；

   P404：運算放大器U402的同相輸入端；
   P405：運算放大器U402的反相輸入端；
   P406：運算放大器U402的輸出端；

11、頻率表與毫伏表
頻率表： 顯示信號源輸出的信號的頻率值，指示的頻率范圍為0—100KHz;
毫伏表： 顯示信號源輸出信號的幅度的平均值，所測信號的幅值范圍為0—10V。頻率為0～100Hz。
開關 K101 用 于選擇所測的波形信號。
