DB-XH1信號與系統函數發生器

DB-XH1信號與系統函數發生器

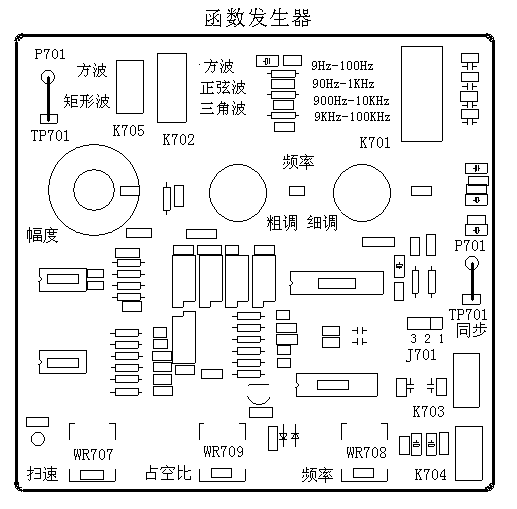

本節將對函數發生器部分作進一步的介紹和講解。它的模塊示意圖如圖3-1所示。
信號源模塊示意圖
圖3-1    信號源模塊示意圖

首先，對信號源部分的各個元器件作一個介紹：
K702：波形選擇開關（正弦波、三角波、方波）。
K705：波形選擇開關（方波、矩形波），此開關在K702置于“方波”時使用。矩形波是指占空比可調的方波。
K704：頻段選擇開關，選擇的是電容值，選擇的電容值越大則頻率段越低。
幅度電位器（W706）：信號幅度調節旋鈕。
頻率：由粗調（WR702）和細調（WR703)兩個旋鈕組成。

K701：矩形波頻段選擇開關，分二檔
WR708：矩形波頻率調節旋鈕
WR709：矩形波占空比調節旋鈕

K703：掃頻電壓頻段選擇開關，分二檔
WR707：掃頻電壓頻率調節旋鈕（掃速）

P701、TP701：函數信號輸出點及測量點
P702、TP702：掃頻電壓測量點
J701：當短路口置于1、2位置時（即右邊），掃速旋鈕不可用，當開關置于2、3位置（即左邊）時，掃速旋鈕可用。

可進行如下的實驗步驟進行信號波形的觀測：
1、實驗系統加電，在K702、K705選擇開關上選擇一種信號，如正弦信號；
2、P701用導線接至示波器進行觀察；
3、調節信號的幅度調節旋鈕，可在示波器上觀察到信號幅度的變化；
4、調節信號的頻率調節旋鈕，分粗調和細調，可在示波器上觀察到信號頻率的變化，在k701上選擇不同的頻段，可改變頻率的調節范圍；
5、將開關J701置于3、2位置（即左邊），調節WR707掃速調節旋鈕，在P702，TP702上可觀察到掃速的變化；
7、在K702、K705選擇開關上選擇其它的信號類型，重復上面的步驟進行波形的觀察。
8、如果選擇矩形波，則調節WR708，可改變矩形波頻率，調節WR709時可改變占空比。改變K704，可選擇矩形波的頻段，有二檔。
