三一帕爾菲格公司電氣裝配實訓臺

  三一帕爾菲格特種車輛裝備有限公司(以下簡稱“三一帕爾菲格”)成立于2012年,由三一重工與帕爾菲格集團合資創辦,注冊資本為30,000萬元人民幣。 2014年11月,三一帕爾菲格正式投產運營,總部位于江蘇南通。公司專注于隨車起重機、高空作業車等各類特種專用車的研發、制造和銷售。 三一帕爾菲格秉承“超越客戶期望、引領行業發展”的經營理念,依托雙方母公司強大的人力、技術支持,運用先進的工藝技術,深耕國內外客戶需求,打造出高質量、高性能的產品,為客戶提供可靠、安全、省力的高效作業。公司已在全國設立了100多個銷售網點、60多個服務網點及配件中心,形成了一個覆蓋全國的銷售服務網絡,可為客戶提供及時、高效的優質服務。同時,依托三一和帕爾菲格兩大母公司的海外經銷網絡,產品覆蓋100多個國家和地區。 三一攜手帕爾菲格,強強聯手,從三一帕爾菲格成立伊始就注定將繼承雙方母公司的優秀品質,以“創新、卓越與國際化”的理念,朝著全球特種車輛和裝備制造行業領導者的目標邁進。

產品圖片:

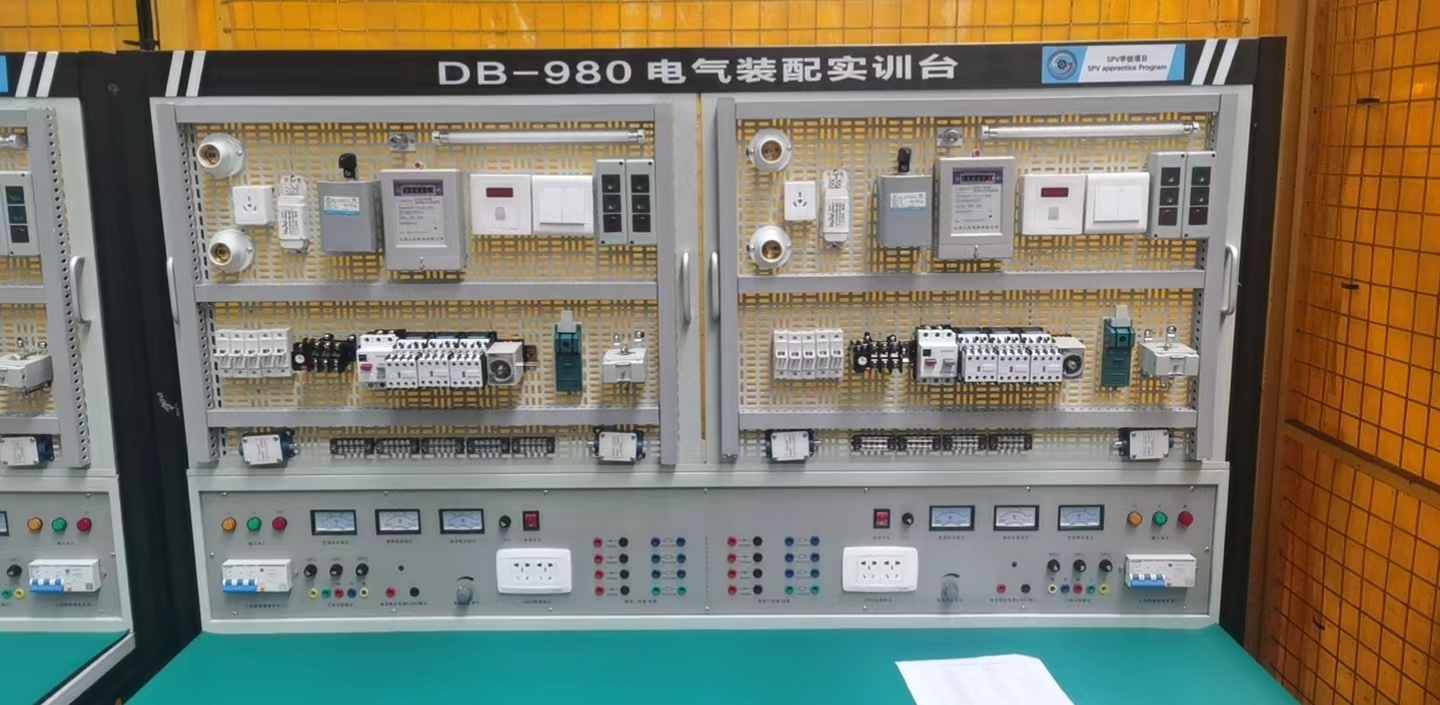

電氣裝配實訓臺


電氣裝配實訓臺


電氣裝配實訓裝置
(參考圖)
一、概述
   DB-980 電氣裝配實訓臺由鋼板作制作的多功能安裝板(網孔板)實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件,可方便地安裝在網孔板上,方便靈活。根據教學和實訓的需要,選擇不同的元件、器件和部件,可進行不同課程模塊,不同項目的實訓,電氣裝配實訓臺適用范圍廣,可完成的教學內容和實訓項目多。電氣裝配實訓臺使用完畢的元件、器件和部件,從實訓臺上拆下,集中保管,損壞和丟失少。一個實訓場所,可以完成幾個專業教學和實訓,經濟適用。電氣裝配實訓臺配備漏電保護、過載和電路保護,保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用,電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校,電氣裝配實訓臺是一種理想的職業教育實訓設備。
一、設備技術指標
1. 外型:整體尺寸1680mm×700mm×1670mm;
2.
電氣裝配實訓臺實訓臺架的材料:鋼板結構;
3. 電源:
1)輸入:三相AC 380V ±10% 50HZ 三相五線;
2)固定交流輸出:三相五線 380V 接插式2組、220V接插式2組。
4.整流二極管:提供整流二極管1N5408四個,用于能耗制動電路。
5.可調直流輸出: 0~24V/2A連續可調2組(帶有指針電壓、指針電流表實時監控電源變化);
6.各種規格的電阻
提供75Ω/75W功率電阻三個,用于降壓?jiǎn)?dòng)電路。
提供10Ω/25W功率電阻一個,用于能耗制動電路。
7. 接口及儀表:指針式電壓表 2 只,時刻監控電網電壓變化;
8. 保護:熔斷器作短路保護,斷路器具有過載保護,漏電開關具有漏電保護功能,漏電保護動作電流≤30mA。
二、 設備結構功能
電氣裝配實訓臺由實訓屏(內置電源)、實訓桌、實訓儲物柜三大部分組成。
1.以30mm×30mm成型方鋼作為設備主要框架材料;實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接,表面經高溫噴塑處理,美觀大方且有效起到防銹絕緣的作用;由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構;固定機構的下方是鐵制雙工位電源箱,每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出;
2、
電氣裝配實訓臺實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制,有效提高絕緣等級;實驗桌底部裝有至少4個導向輪,方便實訓臺架移動;
3、電氣裝配實訓臺實訓儲物柜采用標準結構和抽屜式,左側有3層抽屜,用于存放工具以及實訓資料;右側的雙拉門式設計,可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整,外形尺寸為:1300mm×600mm×510mm。
4、網孔板:采用數控沖床精加工而成,網孔分布合理、均勻?讖浇y(tǒng)一,可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM,大小774*580MM
三、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y/△自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23.三相異步電動機能耗制動控制線路
四、 全室參考配置表(以20臺/40座為例)


序號 名 稱 每臺數量 全室數量 單位 備 注
1 控制屏 1 20
2 實訓桌 1 20
3 學生凳 2 40
4 網孔板 2 40
5 器材配備 1 20 見表一

表一 每套器材配備配置清單
序號 名 稱 型號與規格 數 量
1 電器元件 單相電度表 DD862-2 2
單相閘刀開關 HK8 2
拉線開關 4A/250V 2
平燈頭 6A/250V 4
園形插座 T3-10 2
電流互感器 LQG-0.5 2
墻壁開關座   4
聲控開關 118-B30 2
低壓斷路器 DZ108-20/10 2
螺旋式保險盒 RL1-15/3A 6
直插式保險盒 RT14-20/2A 4
交流接觸器 CJX2-0910 6
輔助觸頭 F4-22 6
熱繼電器 R16B-20/3 2
通電延時時間繼電器 ST3PA-B/380V(0-60S) 2
時間繼電器座 PF-083A 2
3H鐵殼按鈕   4
行程開關 LX9-222 4
行程開關 LX9-001 4
倒順開關 K03-15 2
日光燈管 Y210RR25/10W 2
鎮流器 13W 2
日光燈座   4
接線端子排 JF5-2.5/5 10
G形導軌   2
走線槽   3米
螺絲   180
2 常用工具 壓線鉗   1
數字萬用表   1
螺絲刀   2
尖嘴鉗   2
剝線鉗   1
3 電機 三相鼠籠異步電動機 380V/Y/△180W,單速 1
三相雙速異步電動機 額定電壓:三相 AC 380,180W 1
4 網孔板 774*580MM 2
5 說明書   1
6 測電筆   1
