> 某單位榮譽室建設項目空壓機維修設備
2025-04-10 10:54
某單位榮譽室建設項目空壓機維修設備
感謝關注上海頂邦教育設備制造游戲公司生產的特種
空壓機維修教學設備(此空壓機為特殊型號)
,我們上海頂邦教育設備制造有限公司及代理商簽訂關于
某單位榮譽室建設項目
,該實驗室設備項目已安裝完畢,交付使用,感謝領導及老師們的支持并表示感謝!

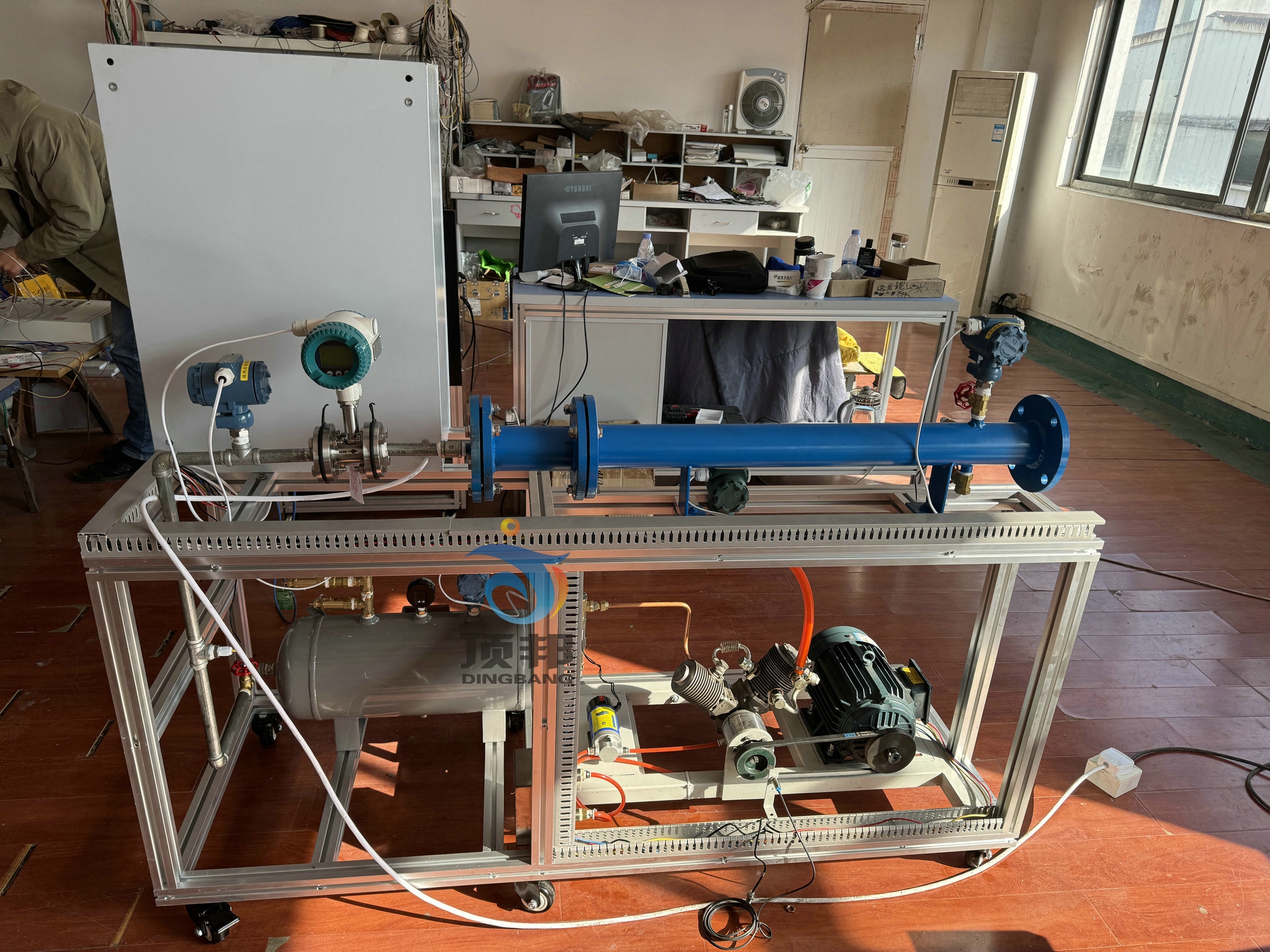

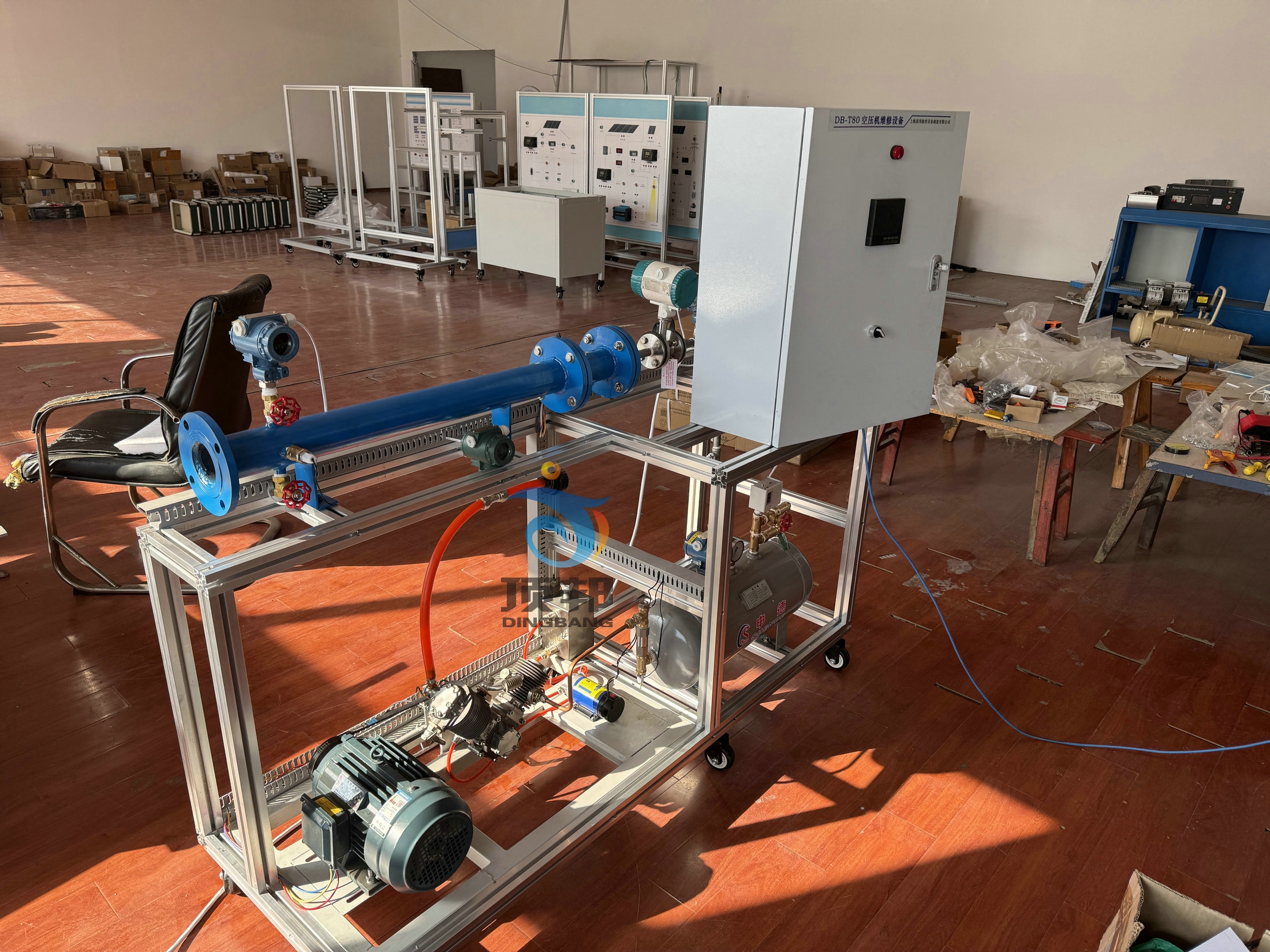

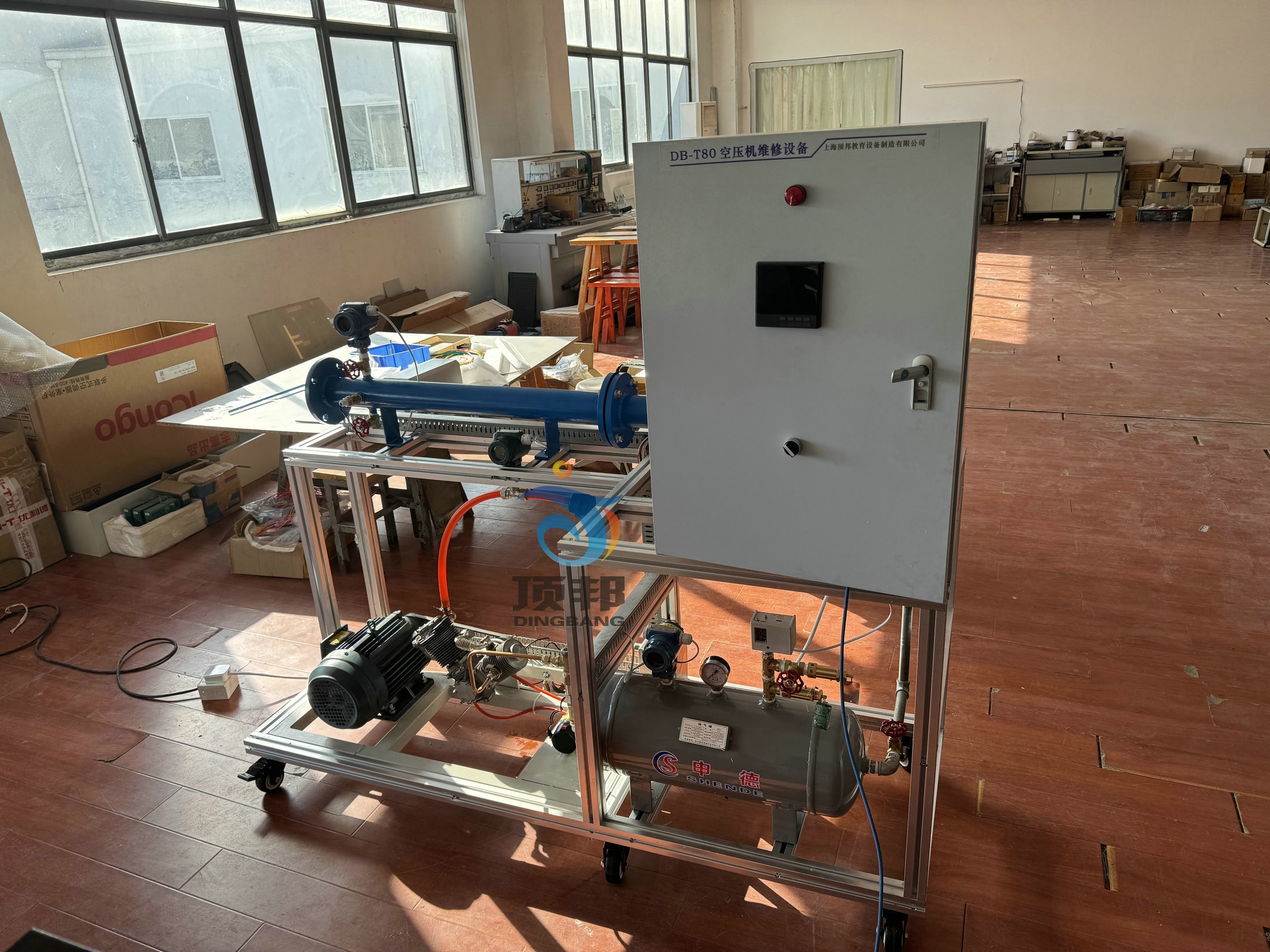

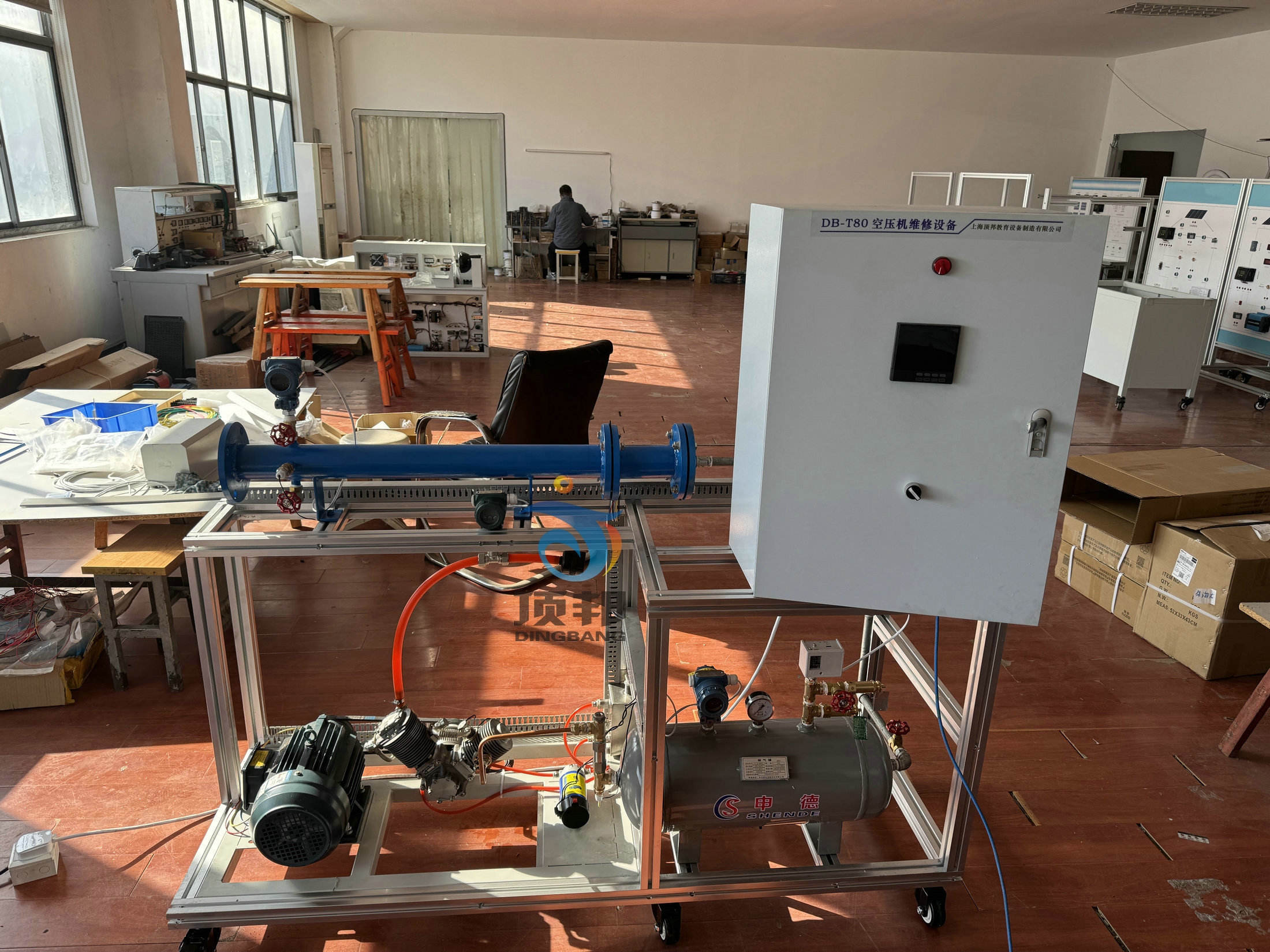

案例產品圖片:
產品簡介:

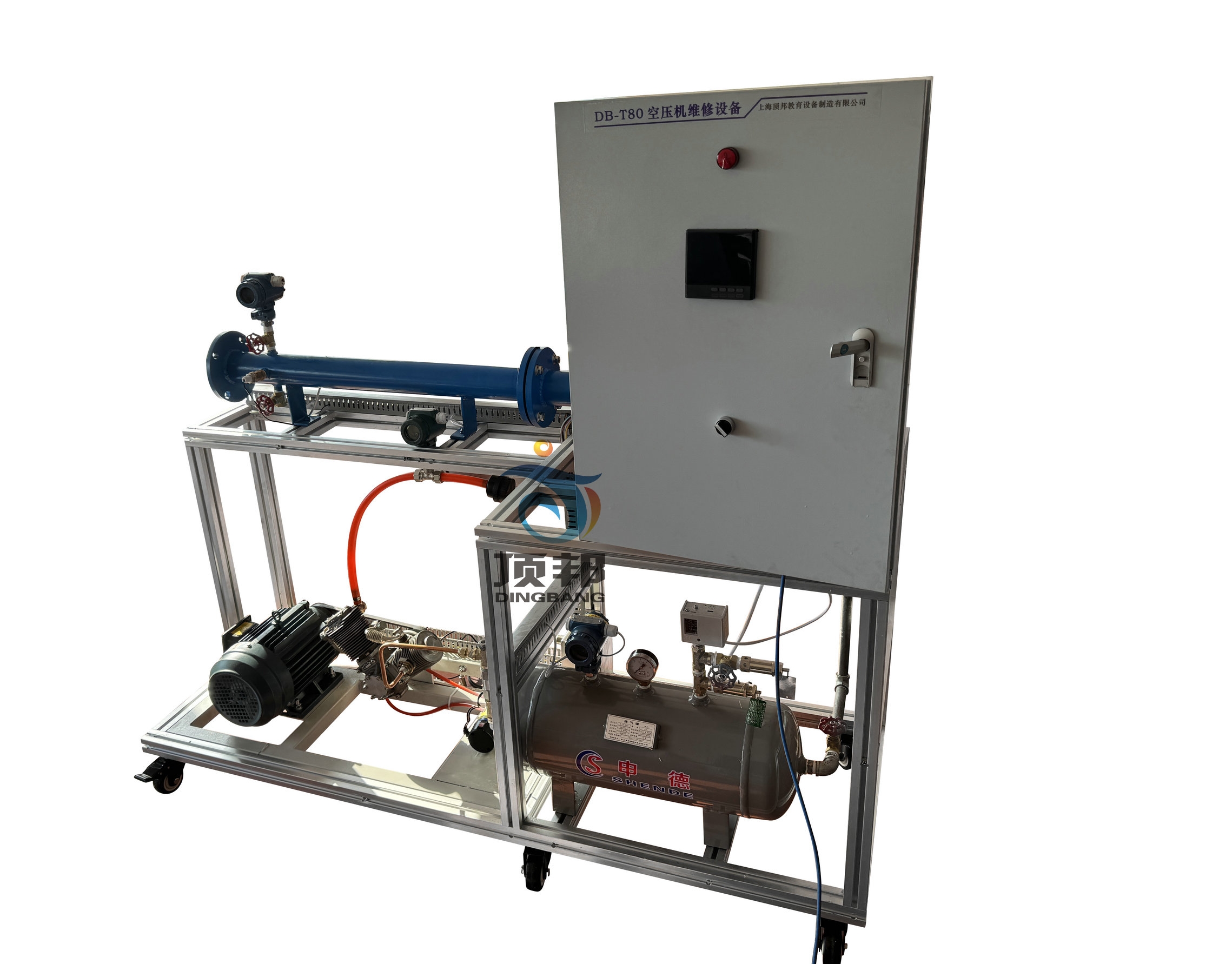

DB-T80
空壓機維修設備
一、概述
空壓機是氣源裝置中的主體,通過原動機將機械能轉換成氣體壓力能,在動力機械中占有很大的比例,其相關性能對生產安全、節能減排等各方面均有較大的影響。本裝置采用往復式活塞空壓機為實驗對象,對其進行出廠實驗、性能實驗以及變工況實驗,直觀的了解空壓機原理、結構、運轉、試驗過程、性能參數和自動檢測的方法及手段,可以作為高校本科生、碩士生、博士生培養使用的基礎實驗平臺,也可作為科研、教學和委托檢測的專業試驗設備。
二、技術參數
輸入電源:?jiǎn)蜗嗳~220V±10% 50Hz
工作環境:溫度-10℃~+40℃
裝置容量:≤1.5kVA
冷卻方式:風冷功率:8-10kW
重 量:200kg±50kg
外形尺寸160cm×80cm×150cm
安全保護:具有漏電壓、漏電流過流保護裝置,安全符合國家標準。
三、功能特點
1、置結構緊湊,抗干擾能力強,振動小,噪聲低,適合實驗室布局。
2、采用高頻采集卡和計算機(計算機用戶自配)相結合的測控系統,編程靈活、易于操作、性能可靠,采用集中管理、分散控制的模式,人機交流簡便,并能實時檢測系統運行數據。
3、移動方便:裝置配有四個萬向輪,可方便移動。
4、增加了個安全泄壓閥,可測試泄壓閥性能,
5、實驗臺本體由工業鋁型材框架、加壓系統及恒溫系統等下列模塊組成。
6、在線軟件可測量電機A、B、C各相電壓,各相電流、各相功率因數,各相有功功率、各相無功功率,各相電量,總電量。
空壓機維修設備 輸入電源:?jiǎn)蜗嗳~220V±10% 50Hz
工作環境:溫度-10℃~+40℃
裝置容量:≤1.5kVA
冷卻方式:風冷
功率:8-10kW
重 量:200kg±50kg
外形尺寸不小于140cm×80cm×150cm
安全保護:具有漏電壓、漏電流過流保護裝置,安全符合國家標準。
轉速:1220-2000rpm;
額定排氣壓力:0.7-3MPa
儲氣罐不少于2個
排氣減壓裝置不少于1套
消聲器:安裝在排氣閥后
配安全閥不少于1個
測量顯示裝置溫度傳感器:Pt100鉑熱電阻,測溫范圍:0至200℃1個
高頻動態壓力傳感器:量程-100kPa~1MPa,頻響范圍0~100kHz,精度0.25級1個
空壓機專用壓力傳感器:量程0~16bar,輸出信號4~20mA不少于1個
框架使用工業鋁型框架,便于移動和固定,有利于實驗室的布局
實驗對象:包括但不限于QYJ-150空壓機(雙缸三級壓縮,壓縮介質:空氣 工作原理:活塞式壓縮機
潤滑方式:機油潤滑空壓機
氣桶量不小于:20pma
四、實驗功能
采用噴嘴法測量空壓機的排氣量
安全閥泄放性能測定實驗
3、各種壓力變送器的使用
4、孔板流量的使用
5、數字采集系統的應用
五、技術參數:
序號
名稱
參數
數量
1
空壓機
QYJ-150空壓機(雙缸三級壓縮,壓縮介質:空氣 工作原理:活塞式壓縮機轉速:1220-2000rpm;
額定排氣壓力:0.7-3MPa
1臺
2
第二儲汽罐
用于測試空壓機的安全閥實驗
1個
3
排氣減壓裝置
管路系統采用全304不銹鋼
1套
4
氣路壓力傳感器
測量流量計進口靜壓力1MP,輸出信號:4~20mA
1個
5
測試安全閥
0.6MP,
1個
6
氣罐
40L
1個
7
排污口:
儲汽罐排除凝結水1/4
1個
8
溫度傳感器:
Pt100鉑熱電阻,測溫范圍:-50-100℃
3個
9
高頻動態壓力傳感器
測量活塞壓力:0-1MPa,頻響范圍:0~100kHz,精度:0.25級
1個
10
壓機專用壓力傳感器:
1MP,輸出信號:4~20mA
1個
11
電壓變送器:
測定電動機的電壓4-20ma
1個
12
電流集變送器
測定電動機的電流4-20ma
1個
13
測試軟件
在線監測及穩態分析,壓縮機排氣量、功率打印等功能
1套
14
電動機
5.5KW/380V
1套
15
電動機轉速傳感器
光電開機
1套
16
數據采集模塊
用有一路調整采集信號,用于采集壓縮機活塞位置16路AI。8 路DI,8路DO
1套
17
電腦桌鋁型材
500*500*1200
1張
18
鋁型材框架
其中鋁型材架底部裝有萬向輪,便于移動和固定,有利于實驗室的布局:1400*700*1500
1套
