> 云南金鼎鋅業有限公司電氣裝配實訓臺
2025-04-08 08:34
云南金鼎鋅業有限公司電氣裝配實訓臺
云南金鼎鋅業有限公司成立于2003年,是云南冶金集團有限責任公司的全資子公司。公司主要從事鋅冶煉、鉛冶煉、氧化鋅生產、硫酸生產、礦產品貿易等業務。
公司位于云南省曲靖市會澤縣,占地面積約2000畝,擁有先進的冶煉工藝和設備。公司現有年產鋅錠15萬噸、鉛錠6萬噸、氧化鋅10萬噸、硫酸30萬噸的生產能力。
云南金鼎鋅業有限公司在以下幾個方面具有競爭優勢:
1. 資源優勢:公司擁有豐富的鋅、鉛、銅等金屬礦產資源,為公司的生產經營提供了穩定的原料保障。
2. 技術優勢:公司引進了國際先進的冶煉工藝和設備,提高了生產效率和產品質量。
3. 環保優勢:公司高度重視環境保護,嚴格執行國家環保法規,不斷加大環保投入,實現了經濟效益與環境保護的協調發展。
4. 市場優勢:公司產品主要銷往國內外市場,具有較好的市場競爭力。
5. 人才優勢:公司擁有一支高素質的專業團隊,為公司的發展提供了有力的人才保障。
云南金鼎鋅業有限公司秉承“誠信、創新、共贏”的經營理念,致力于打造成為國內外知名的鋅業企業。在未來的發展中,公司將繼續加大科技創新力度,提高資源利用效率,努力實現企業的可持續發展。

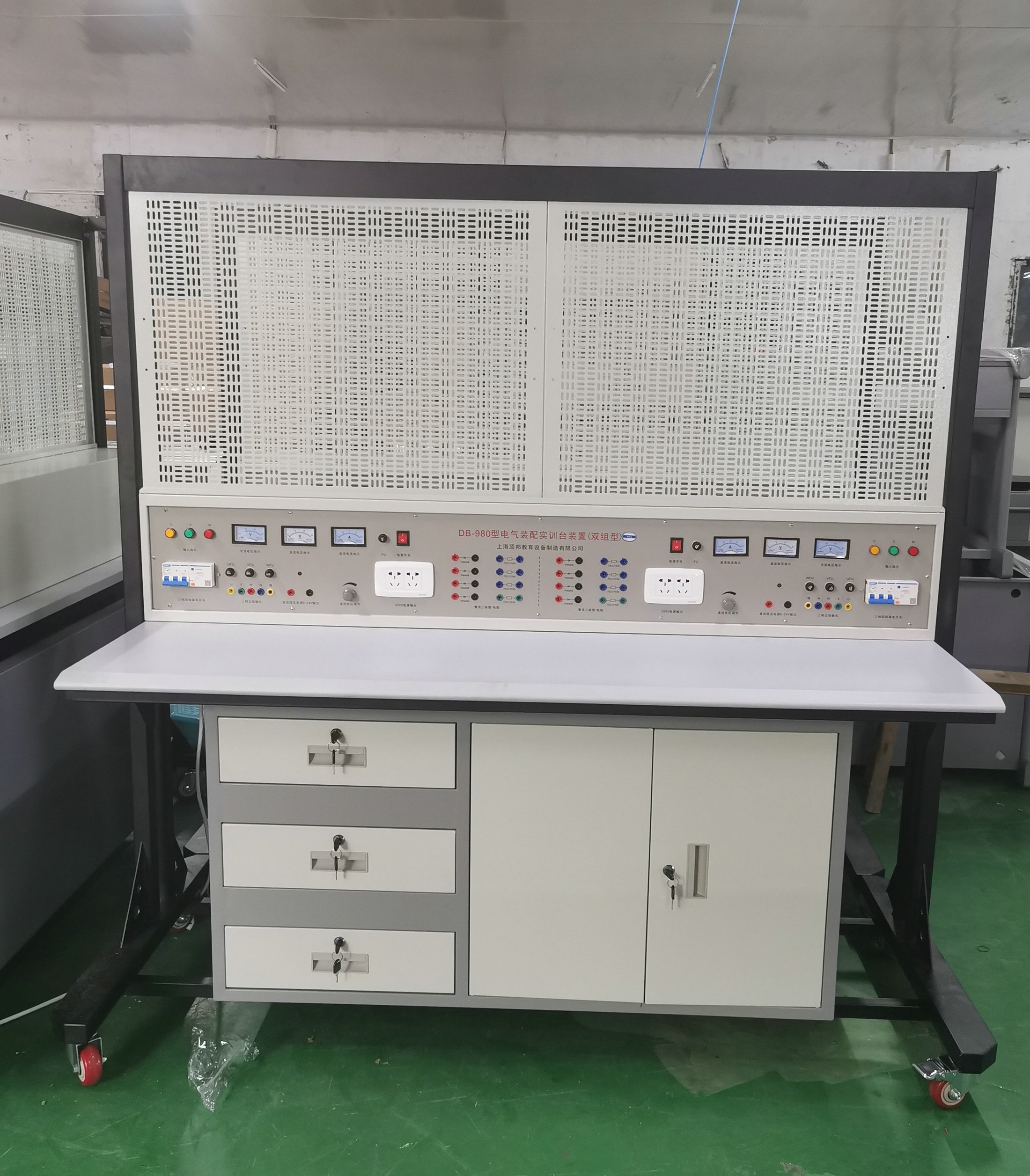

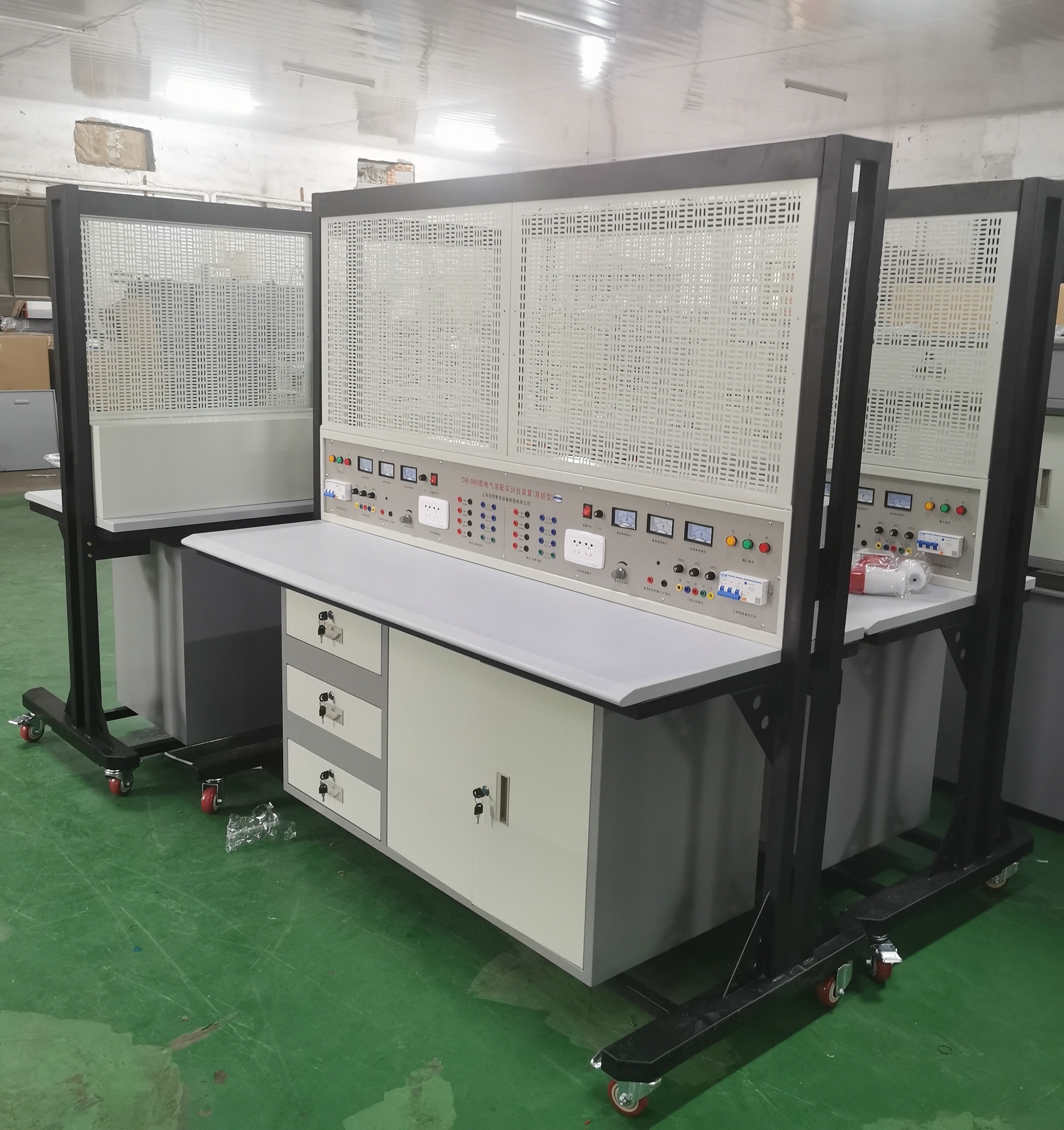

案例產品圖片:
DB-980
電氣裝配實訓臺
(參考圖)
一、概述
DB-980 電氣裝配實訓臺由鋼板作制作的多功能安裝板(網孔板)實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件,可方便地安裝在網孔板上,方便靈活。根據教學和實訓的需要,選擇不同的元件、器件和部件,可進行不同課程模塊,不同項目的實訓,電氣裝配實訓臺適用范圍廣,可完成的教學內容和實訓項目多。電氣裝配實訓臺使用完畢的元件、器件和部件,從實訓臺上拆下,集中保管,損壞和丟失少。一個實訓場所,可以完成幾個專業教學和實訓,經濟適用。電氣裝配實訓臺配備漏電保護、過載和電路保護,保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用,電氣裝配實訓裝置的特點。對實訓場所不多、教學經費投入受限制的學校,電氣裝配實訓臺是一種理想的職業教育實訓設備。
一、設備技術指標
1. 外型:整體尺寸1680mm×700mm×1670mm;
2. 實訓臺架的材料:鋼板結構;
3. 電源:
1)輸入:三相AC 380V ±10% 50HZ 三相五線;
2)固定交流輸出:三相五線 380V 接插式2組、220V接插式2組。
4.整流二極管:提供整流二極管1N5408四個,用于能耗制動電路。
5.可調直流輸出: 0~24V/2A連續可調2組(帶有指針電壓、指針電流表實時監控電源變化);
6.各種規格的電阻
提供75Ω/75W功率電阻三個,用于降壓啟動電路。
提供10Ω/25W功率電阻一個,用于能耗制動電路。
7. 接口及儀表:指針式電壓表 2 只,時刻監控電網電壓變化;
8. 保護:熔斷器作短路保護,斷路器具有過載保護,漏電開關具有漏電保護功能,漏電保護動作電流≤30mA。
二、
設備結構功能
電氣裝配實訓臺由實訓屏(內置電源)、實訓桌、實訓儲物柜三大部分組成。
1.以30mm×30mm成型方鋼作為設備主要框架材料;實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接,表面經高溫噴塑處理,美觀大方且有效起到防銹絕緣的作用;由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構;固定機構的下方是鐵制雙工位電源箱,每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出;
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制,有效提高絕緣等級;實驗桌底部裝有至少4個導向輪,方便實訓臺架移動;
3、實訓儲物柜采用標準結構和抽屜式,左側有3層抽屜,用于存放工具以及實訓資料;右側的雙拉門式設計,可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整,外形尺寸為:1300mm×600mm×510mm。
4、網孔板:采用數控沖床精加工而成,網孔分布合理、均勻?讖浇y(tǒng)一,可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM,大小774*580MM
三、
參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y/△自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓啟動控制線路
23.三相異步電動機能耗制動控制線路
四、 全室參考配置表(以20臺/40座為例)
序號
名 稱
每臺數量
全室數量
單位
備 注
1
控制屏
1
20
套
2
實訓桌
1
20
張
3
學生凳
2
40
張
4
網孔板
2
40
塊
5
器材配備
1
20
套
見表一
表一 每套器材配備配置清單
序號
名 稱
型號與規格
數 量
1
電器元件
單相電度表
DD862-2
2
單相閘刀開關
HK8
2
拉線開關
4A/250V
2
平燈頭
6A/250V
4
園形插座
T3-10
2
電流互感器
LQG-0.5
2
墻壁開關座
4
聲控開關
118-B30
2
低壓斷路器
DZ108-20/10
2
螺旋式保險盒
RL1-15/3A
6
直插式保險盒
RT14-20/2A
4
交流接觸器
CJX2-0910
6
輔助觸頭
F4-22
6
熱繼電器
R16B-20/3
2
通電延時時間繼電器
ST3PA-B/380V(0-60S)
2
時間繼電器座
PF-083A
2
3H鐵殼按鈕
4
行程開關
LX9-222
4
行程開關
LX9-001
4
倒順開關
K03-15
2
日光燈管
Y210RR25/10W
2
鎮流器
13W
2
日光燈座
4
接線端子排
JF5-2.5/5
10
G形導軌
2
走線槽
3米
螺絲
180
2
常用工具
壓線鉗
1
數字萬用表
1
螺絲刀
2
尖嘴鉗
2
剝線鉗
1
3
電機
三相鼠籠異步電動機
380V/Y/△180W,單速
1
三相雙速異步電動機
額定電壓:三相 AC 380,180W
1
4
網孔板
774*580MM
2
5
說明書
1
6
測電筆
1
