> 河北交通職業技術學院傳感器與檢測技術實驗裝置
2023-10-12 21:23
河北交通職業技術學院傳感器與檢測技術實驗裝置
河北交通職業技術學院始建于1956年,歷經交通部石家莊公路工程學校、河北交通學院和河北交通學校等六次變遷,2002年由河北交通學校升格改制為河北交通職業技術學院。
學院是全國五一勞動獎狀獲獎單位、國家優質校、全國創新創業典型經驗高校、全國職業院校數字校園樣板校、教育部現代學徒制試點單位、全國首批“1+X”證書制度試點院校、教育部示范性職業教育集團培育單位、國家級職業教育教師教學創新團隊(2個)建設單位、國家級專業教學資源庫建設單位、國家示范性虛擬仿真實訓基地培育單位、教育部中德先進職業教育合作項目(SGAVE)首批試點院校、教育部“一站式”學生社區綜合管理模式建設自主試點高校、首批全國健康學校建設單位;建成“全國黨建工作標桿院系”1個、“全國黨建工作樣板支部”2個,獲批第三批“全國黨建工作樣板支部”培育創建單位1個,學院黨委榮獲“河北省先進基層黨組織”榮譽稱號。

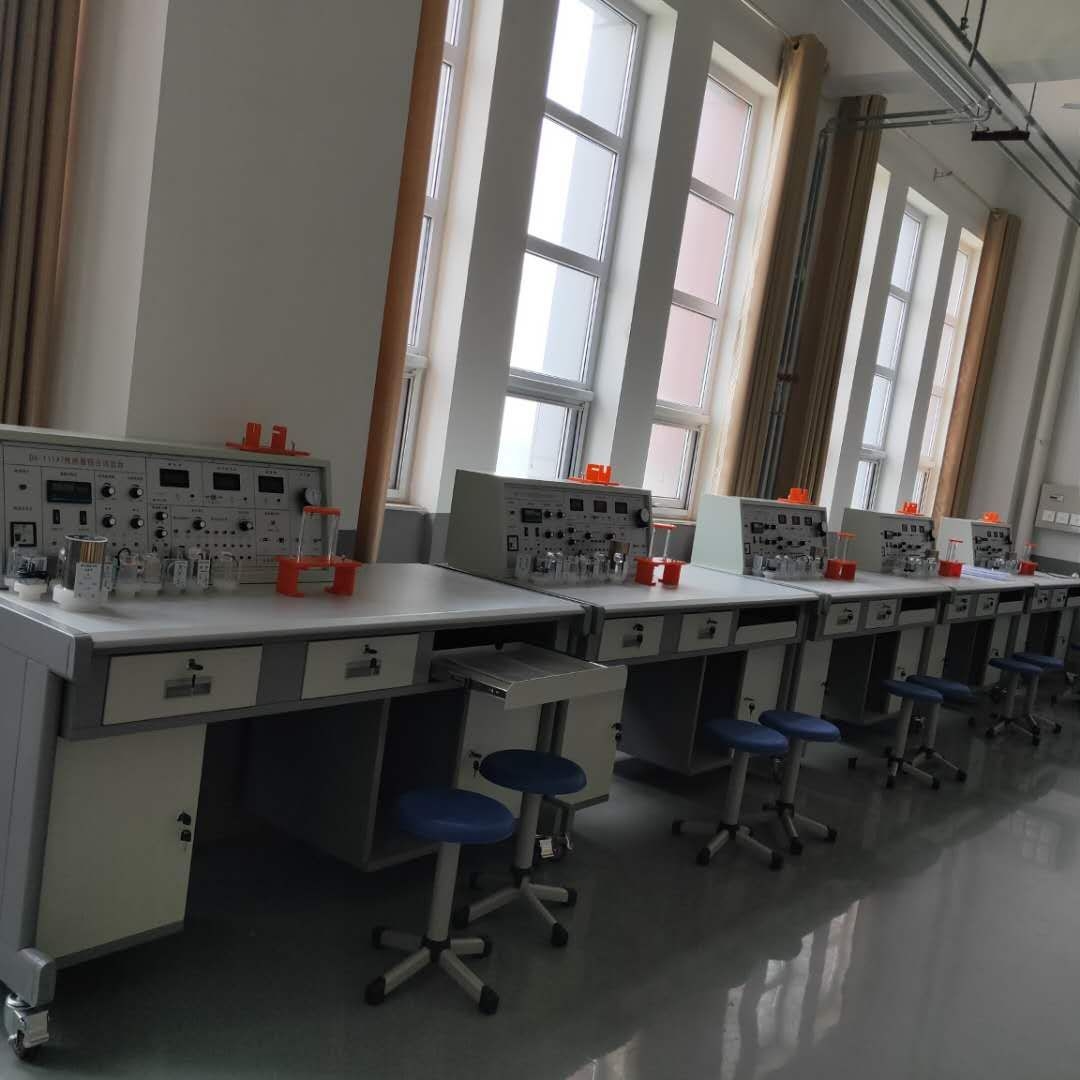

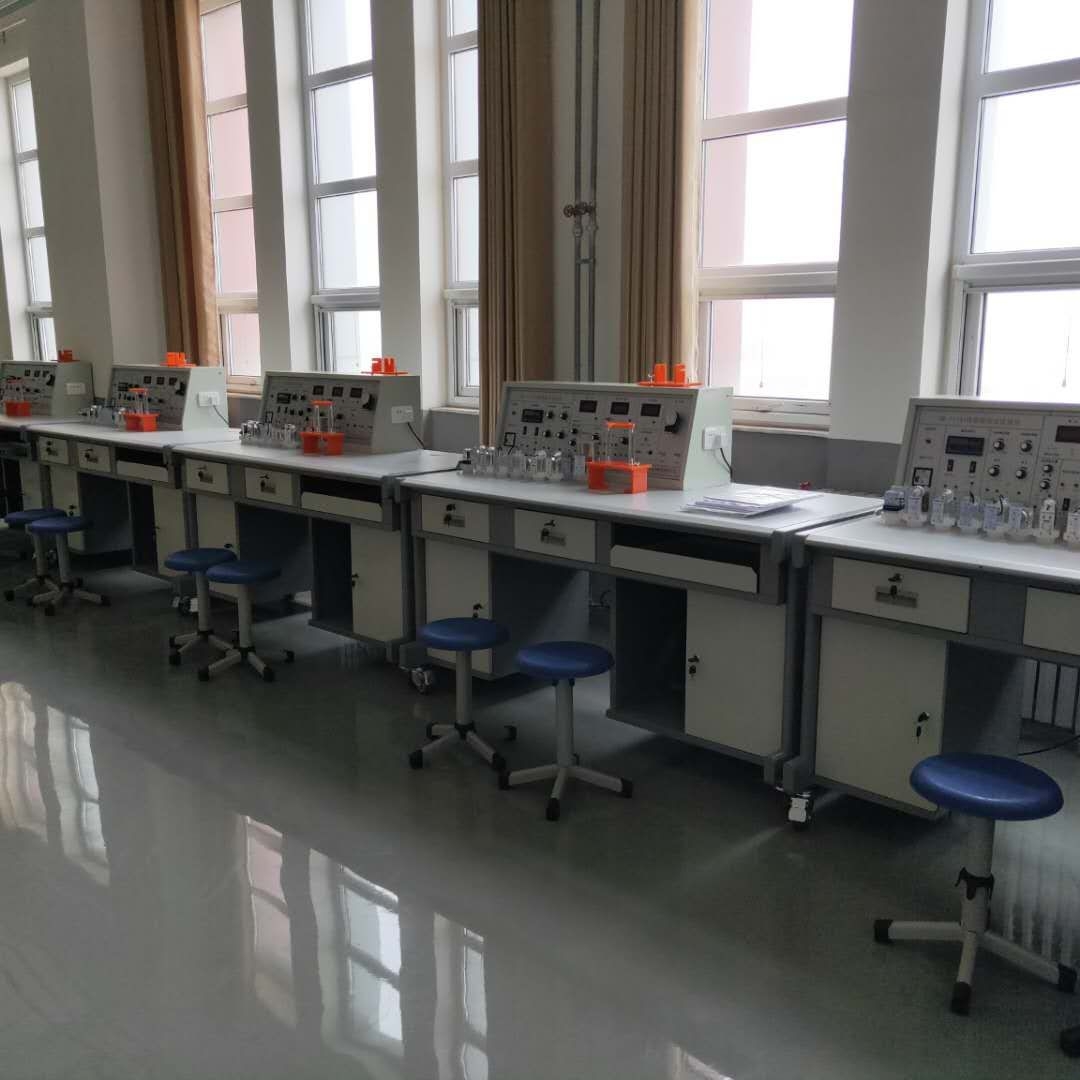

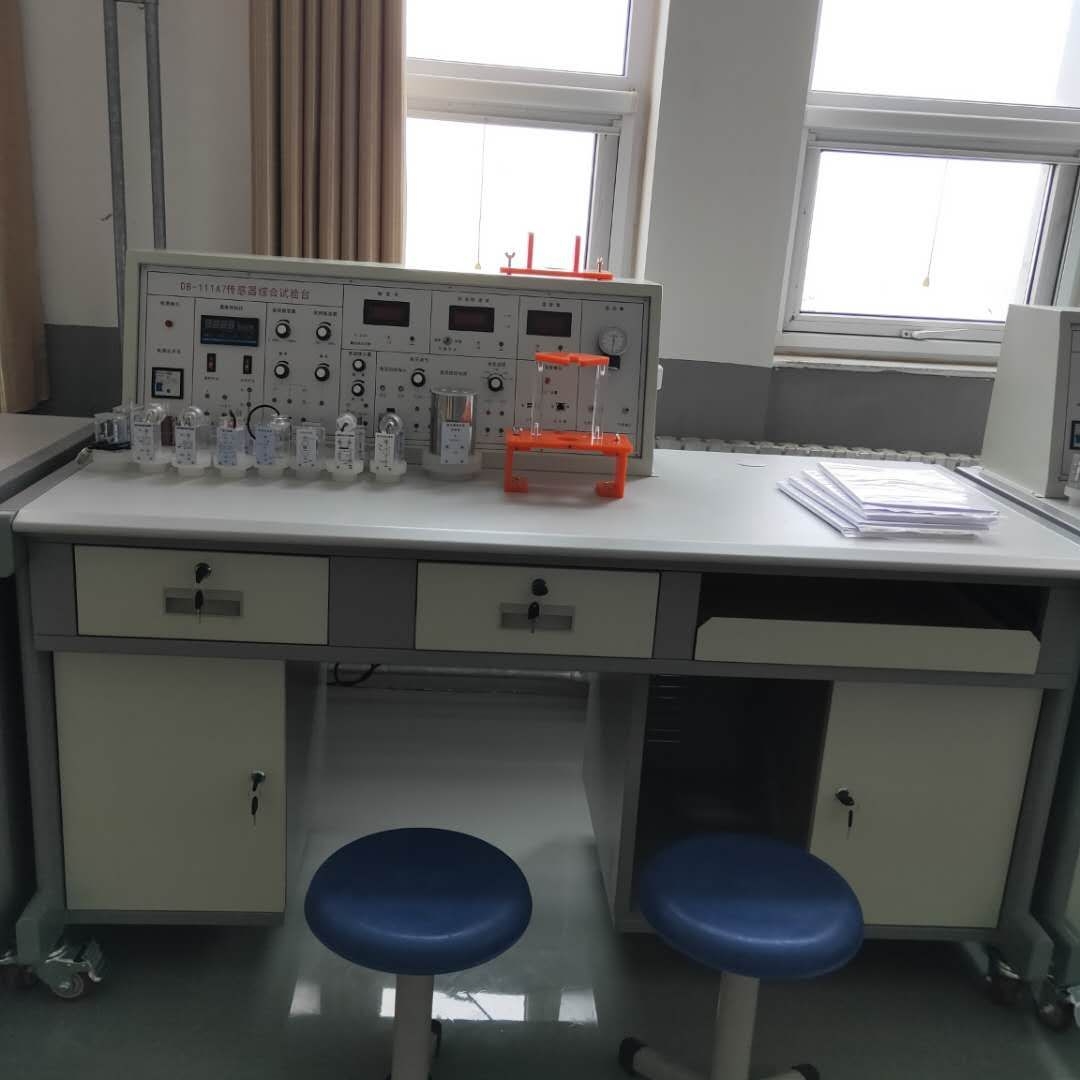

設備圖片
設備參數
DB-111A5
傳感器與檢測技術實驗裝置
(12種傳感器)
概述:
DB-111A5
檢測與轉換(傳感器)技術實訓裝置
是本公司最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業
教學實驗設備
?赏瓿“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗室設備。
技術參數:
1、輸入電源:AC220V±5% 50±1Hz
2、額定電流:≤5A
3、直流電源:±5V ±15V
4、穩壓系數:±1%
5、電壓紋波:≤10mV
6、非線性誤差:≤5%
7、測量精度:≤1%
8、功 耗:100VA
9、輸出電流:1A
10、相對溫度:-5℃~40℃
11、相對濕度:<85%(25℃)
12、實驗臺規格外形尺寸:1600×750×1100mm
主控臺功能:
1、實驗臺提供四組直流穩壓電源:±5V、±15V;±2V~±10V分五擋輸出,2~24V可調,具有短路保護功能。
2、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
3、音頻信號發生器:0.4KHz-10KHz輸出連續可調,輸出電壓范圍:0VP~10VP連續可
調,最大輸出電流:0.5A(有效值0.4KHz)。
4、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直
流放大器。
5、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
6、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。頻率測量范圍1-9999 Hz,轉速測量范圍1-9999r/min。
7、溫度表:0-150℃度,精度1%。
8、高精度溫度控制PID調節儀,多種輸入輸出規格,具有人工智能調節以參數自整定功能。
9、機械式壓力表:0-40Kpa,精度2%。
10、手動氣壓源:0-40Kpa。
三源部分:
1、加熱源:16V交流電源加熱,溫度控制范圍0~150℃。
2、轉動源:0-12V直流電源驅動,轉速可調范圍0~2400轉/分。
3、振動源:振動頻率1-30Hz(可調),共振頻率13Hz左右。
數據采集卡及處理軟件:
數據采集工作12位AD轉換、RS232、USB接口,分辨率由1/22048,采樣周期1m-100ms,采樣速度可選擇,即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面,可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
傳感器種類及技術指標:(參考值)
序號
實 驗 模 塊
傳 感 器 名 稱
量 程
精 度
1
電阻霍爾式傳感器模塊
電阻式傳感器
± 2mm
± 1.5%
2
霍爾式傳感器
≥ 2mm
0.1%
3
電容式傳感器模塊
電容式傳感器
± 5mm
± 1.3%
4
電感式傳感器模塊
電感式傳感器
± 5mm
± 3%
5
光電式傳感器模塊
光電式傳感器
0-2400轉/分
≤ 1.5%
6
渦流式傳感器模塊
渦流式傳感器
≥ 1mm
± 3%
7
溫度式傳感器模塊
溫度式傳感器
0-100℃
± 2%
8
磁電式傳感器
0 .5V/m
9
壓電式加速度傳感器模塊
壓電式加速度傳器
1-30Hz
± 2%/s
10
光纖式傳感器模塊
光纖式傳感器
≥1.5mm
± 1.5%
11
壓力傳感器模塊
壓力傳感器
0-50kpa
± 2%
12
超聲波傳感器模塊
超聲波傳感器
20-60cm
1cm
13
霍爾式測速傳感器
0-2400轉/分
± 1.5%
14
渦流測速傳感器
0-2400轉/分
≤ 1.5%
15
磁電測轉速傳感器
0-2400轉/分
≤ 1.5%
16
轉速傳感器
0-2400轉/分
≤ 1.5%
傳感器特點:
1、 傳感器外殼采用進口透明有機玻璃與硬聚氯制做,內部裝置各種精密傳感器。
2、 每種傳感器每個獨立,傳感器上印有原理圖與接線口,學生做實驗時快捷方便,而且老師可以帶到課堂上講課用。
3、 傳感器轉換電路板采用模塊式結構,模塊上印有轉換原理圖與接線口。
4、 本實訓裝置由主控臺、傳感器、實驗模塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成,實驗桌柜存放實驗模塊,抽屜存放各種傳感器。
5、 學校選購可根據要求增減實驗項目,實驗項目還可以根據新產品的開發不斷拓展。
傳感器實驗內容如下: 帶*為實驗為思考實驗
實驗一
電阻式傳感器的單臂電橋性能實驗
實驗二
電阻式傳感器的半橋性能實驗
實驗三
電阻式傳感器的全橋性能實驗
實驗四
電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五
電阻式傳感器的振動實驗*
實驗六
電阻式傳感器的電子秤實驗*
實驗七
變面積式電容傳感器特性實驗
實驗八
差動式電容傳感器特性實驗
實驗九
電容傳感器的振動實驗*
實驗十
電容傳感器的電子秤實驗*
實驗十一
差動變壓器的特性實驗
實驗十二
自感式差動變壓器的特性實驗
實驗十三
差動變壓器的性能實驗
實驗十四
激勵頻率對差動變壓器特性的影響
實驗十五
差動變壓器的振動實驗*
實驗十六
差動變壓器的電子秤實驗*
實驗十七
光電式傳感器的轉速測量實驗
實驗十八
光電式傳感器的旋轉方向測量實驗
實驗十九
接近式霍爾傳感器實驗
實驗二十
霍爾傳感器的轉速測量實驗
實驗二十一
霍爾傳感器的振動測量實驗
實驗二十二
渦流傳感器的位移特性實驗
實驗二十三
被測體材質對渦流傳感器特性的影響實驗
實驗二十四
渦流式傳感器的振動實驗
實驗二十五
渦流式傳感器的轉速測量實驗
實驗二十六
溫度傳感器及溫度控制實驗(AD590)
實驗二十七
磁電式傳感器的特性實驗
實驗二十八
磁電式傳感器的轉速測量實驗
實驗二十九
磁電式傳感器的應用實驗*
實驗三十
壓電加速度式傳感器的特性實驗
實驗三十一
光纖傳感器的位移特性實驗
實驗三十二
光纖傳感器的振動實驗
實驗三十三
光纖傳感器的轉速測量實驗
實驗三十四
壓阻式壓力傳感器的特性實驗
實驗三十五
壓阻式壓力傳感器的差壓測量實驗*
實驗三十六
超聲波傳感器的位移特性實驗
實驗三十七
超聲波傳感器的應用實驗
傳感器模塊:
實驗模塊:
傳感器配置清單:
序號
器
件
名
稱
單位
數量
備注
1
實訓臺
臺
1
2
實訓桌
張
1
3
升降圓凳
張
2
4
電阻式霍爾式傳感器轉換電路
塊
1
5
電容式傳感器轉換電路
塊
1
6
電感式傳感器轉換電路
塊
1
7
光電式傳感器轉換電路
塊
1
8
渦流式傳感器轉換電路
塊
1
9
溫度式傳感器轉換電路
塊
1
10
壓電加速度式傳感器轉換電路
塊
1
11
光纖式傳感器轉換電路
塊
1
12
壓力傳感器轉換電路
塊
1
13
超聲波傳感器轉換電路
塊
1
14
電阻式傳感器
個
1
15
電容式傳感器
個
1
16
霍爾式傳感器
個
1
17
電感式傳感器
個
1
18
光電式傳感器
個
1
19
渦流式傳感器
個
1
20
渦流測速傳感器
個
1
21
溫度式傳感器
個
1
22
磁電式傳感器
個
1
23
磁電測速傳感器
個
1
24
壓電加速度式傳感器
個
1
25
光纖式傳感器
個
1
26
壓力傳感器
個
1
27
超聲波傳感器
對
2
28
霍爾式轉速傳感器
個
1
29
轉速傳感器
個
1
30
位移臺架
套
1
31
光纖位移臺架
個
1
32
測微器
把
1
33
壓力表
只
1
34
橡皮氣囊
個
1
35
三通管
條
1
36
鐵片、銅片、鋁片各一片
片
3
37
Φ8×4磁鋼
粒
1
38
超聲波反射擋板
塊
1
39
傳感器實驗指導書
冊
1
40
實驗連接導線
條
25
41
數據采集連接線
條
1
42
數據采集處理軟件
盤
1
