電梯教學模型電機正反轉實驗

電機正反轉

一、實訓目的
1.理解PLC基本結構與組成,熟悉PLC的控制原理;
2.掌握PLC編程軟件的使用及操作技巧;
3.掌握PLC與力控(PCAuto3.1)的操作與應用

二、實訓器材
1.FX-2N-48MR PLC          1 臺
2.PC電腦                   1臺
3.SC-09編程電纜線          1條
4.力控軟件(PCAuto3.1)       1套

三、控制要求
按下正轉按鈕,接觸器KM1閉合,電機正向投入運行,按下停止按鈕,電機停止運行;按下反轉按鈕,接觸器KM2閉合,電機反向投入運行。按下停止按鈕,電機停止運行。

四、 組態中PLC I/O口及輔助繼電器分配

輸入點 輔助繼電器 控制功能 輸出點 輸出設備 功能
X0 M300 電機正轉 Y0 KM1 正轉
X1 M301 電機反轉 Y1 KM2 反轉
X2 M302 電機停止
    注:輸入點做為PLC控制時的輸入信號,輔助繼電器做為組態軟件的控制信號

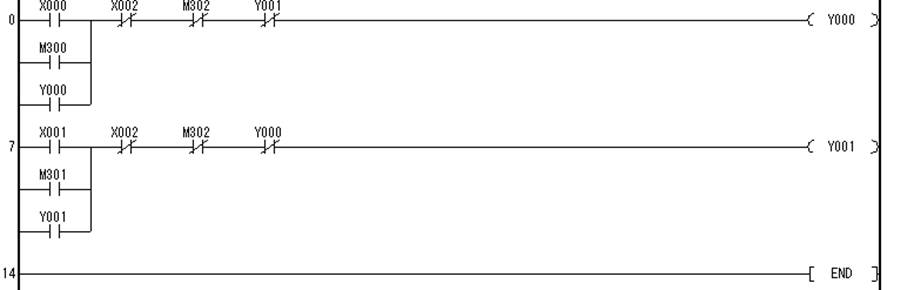

五、 梯形圖

六、 實訓步驟
1. 連接編程電纜
2. 接通PLC電源
3. 組態仿真軟件

  (2)組態軟件的操作步驟
1.確認PLC相關步驟已完成,組態界面已打開
2.端口定義(一般按默認值)
3.操作根據考核進程要求
注:在組態中正轉,反轉,停止為同一按鈕
4. 實訓現象及考核評分
本實訓主要目的是電機的正轉\反轉與停止
 第一步:電機正轉啟動然后停止    得分:50分
 第二步:電機反轉啟動然后停止    得分:100分
注:如在實訓過程中發現不能正轉或反轉,請檢查程序和端口是否正確
