雙重聯鎖的三相異步電動機正反轉控制線路
一、操作所需電器元件明細

代 號	名     稱	型    號	規      格	數量	備   注
QF	低壓斷路器	DZ108-20/10	0.63-1A	1
FU	直插式保險座	RT14-20/2A	配熔體3A	3
KM1 KM2	交流接觸器	CJX2-1210	線圈AC380V	2
FR	熱繼電器		整定0.63	1
SB1 SB2 SB3	按鈕開關			3	SB2、SB1用綠色 SB3紅色
XT	接線端子排			10位
M	三相鼠籠式 異步電動機	WDJ24（廠編）	UN380V（Y）	1


二、電路圖

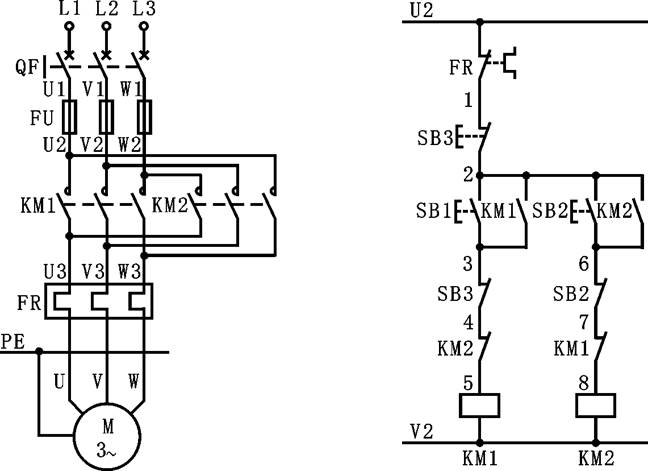

圖5C（a）
該控制線路集中了按鈕聯鎖和接觸器聯鎖的優點，故具有操作方便和安全可靠等優點，為電力拖動設備中所常用。

三、安裝與接線

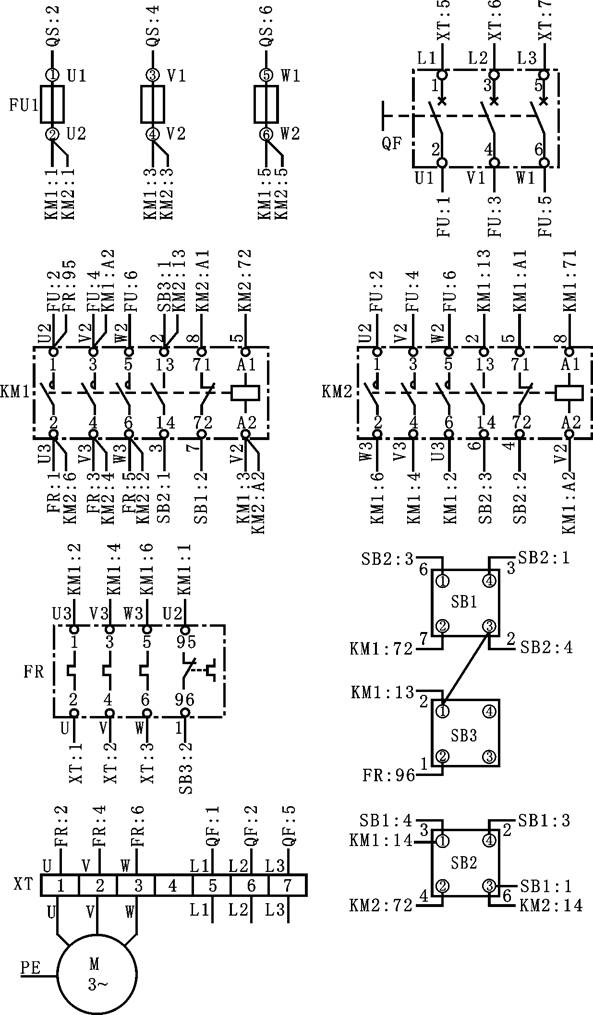

圖5C（b）
按布置圖器件的位置，在WD-21、WD-22掛板上選擇QF、FU、KM1、KM2、FR、SB1、SB3、SB2、XT等器件。圖5C（b）為用中斷線表示的單元接線圖，每個器件端子處接的線號及端子之間的連線圖上已明確示出。對接線和查線帶來很大方便。安裝與接線后，應符合第二章的要求。

四、檢測與調試
1、經檢查接線牢固、無誤后，按下SB1（或SB2），電機應正轉（或反轉）；按下SB3電機應停轉；
2、按下SB1，電機應正轉；松開SB1，再按下SB2，電機應從正轉狀態變?yōu)榉崔D(zhuǎn)狀態。
3、按下SB2，電機應反轉；松開SB2，再按下SB1，電機應從反轉狀態變?yōu)檎�轉狀態。
4、若控制線路不能正常工作，則應分析排除故障后才能重新操作。

五、思考題
為什么要采用雙重聯鎖？如果單采用按鈕或接觸器聯鎖，可能會有什么意外事故發生。
