異步電動機單向點動、啟動控制控制電路
一、操作所需電器元件明細表

代號	名   稱	型  號	規    格	數量	備   注
QF	低壓斷路器	DZ108-20/10	0.63-1A	1
FU1	直插式保險座	RT14-20/2A	配熔體3A	3
FU2	直插式熔斷器	RT14-20	配熔體2A	1
KM1	交流接觸器	CJX2-1210	線圈AC380V	1
SB1 SB2 SB3	按鈕開關			3	SB1紅色 SB2綠色 SB3黑色
M	三相鼠籠式 異步電動機	WDJ24	UN380V(Y)	1
FR	熱繼電器		整定電流0.63A	1


二、電路圖

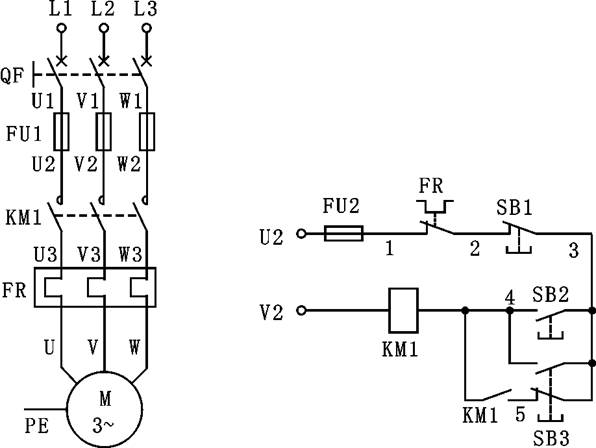

圖4（a）
線路的啟動過程：按下啟動按鈕SB2，線圈KM1通電吸合，主觸頭閉合接通電動機電源，電動機旋轉；同時KM1（4-5）閉合，與SB3（3-5）構成自鎖電路，當松開按鈕時，電動機不會停轉。
停止過程：按下按鈕SB1，KM1線圈失電釋放，電動機停止。
點動控制過程：按下點動控制按鈕SB3，SB3常閉觸點SB3（3-5）先斷開，切斷KM1的自鎖回路；SB3常開觸點SB3（3-4）后閉合，KM1線圈得電吸合，電動起動運行，雖然此時KM1（4-5）閉合，但SB3（3-5）已斷開，KM1不能自鎖。松開SB3，SB3（3-4）先斷開，KM1失電釋放，SB3（3-5）后閉合，電路恢復初始狀態，為下次啟動作準備。

三、安裝與接線

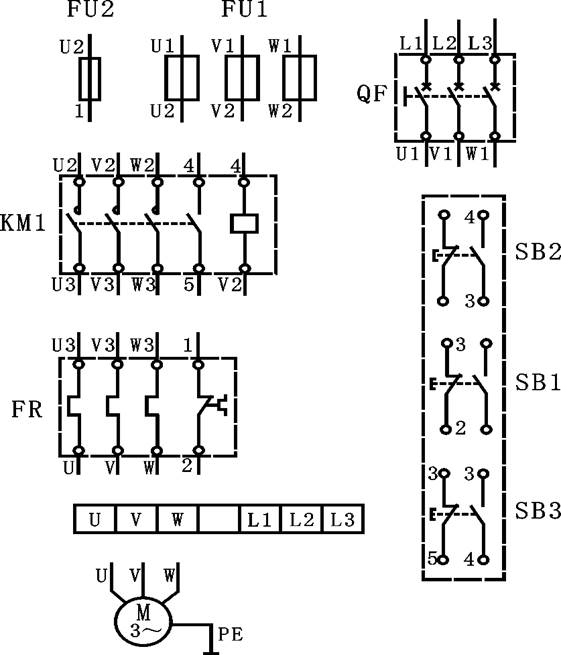

圖4（b）
按圖4（b）布置的位置，在WD-21、WD-22鐵板上選擇熔斷器FU、開關QF、接觸器KM、熱繼電器FR、按鈕SB1、SB2 、SB3及端子排XT等器件。
接線時動力電路用黑色線，控制電路用紅色線；啟動按鈕SB2用綠色，停止按鈕SB1用紅色，點動控制按鈕SB3用黑色。安裝接線后應符合第二章的要求。

四、檢測與調試
確認接線正確后，接通交流電源L1、L2、L3并“合”開關QF，按下SB2，電機應起動并連續轉動，按下SB1電機應停轉。按下SB3，電動機運行，松開SB3，電動機停轉。
若按下SB2電機起動運轉后，電源電壓降到320V以下或電源斷電，則接觸器KM1的主觸頭會斷開，電機停轉。再次恢復電壓為380V（允許±10%波動），電機應不會自行起動——具有欠壓或失壓保護。
