產品名稱：

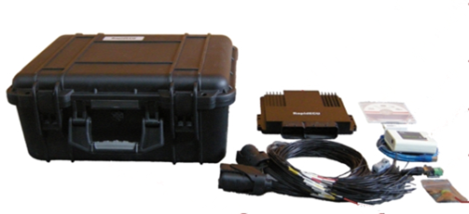

RapidECU-S1快速原型開發工具包



主要配置：
 1*RapidECU-S1快速原型控制器
 1*ECUCoder-5674全自動代碼生成軟件
 1*MeCa程序調試軟件
 1*USBCANII通信適配器
 1*154pin S1專用開發線束
 1*CAN轉接頭
 1*BootKey激活器
 1*軟件光盤
 1*USBKEY軟件加密狗
 1*專用工具箱
 1*C編譯器
產品應用：
 混合動力系統控制
 純電動汽車整車控制
 自動變速器控制
 高壓共軌柴油機控制
 缸內直噴/歧管噴射汽油機控制
 LPG/CNG/LNG發動機控制
 EPS電動轉向控制
 防抱死制動系統ABS
 其他各種電子控制系統

產品特點：
 最新一代汽車級PowerPC 32位處理器，主頻高達264MHz；
 硬件I/O資源豐富，可滿足絕大多數汽車電子控制單元開發需求；
 支持基于MATLAB\Simulink圖形化建模，一鍵式自動代碼生成；
 底層軟件可模塊化調用和配置，可通過GUI界面配置底層參數，簡捷方便；
支持CCP實時在線測量標定，實用友好的標定軟件界面，全圖形化操作
主處理器
 MPC5674F，32位，主頻160MHz(最大264MHz)，硬件浮點單元
存儲器
 Flash 4MB，SRAM 256KB，EEPROM 8KB
I/O資源
 電壓量輸入24路；電阻量輸入6路；開關量輸入31路（20路高有效，11路低有效）；頻率量輸入6路；恒流功率驅動4路（額定3A，恒流控制，帶顫振模式及電流反饋，過流，過壓，過熱保護）；直流電機驅動3路（2路額定5A,1路額定3A，同時工作額定9A）；步進電機驅動1路（額定5A）；PWM輸出20路
通信
 4路CAN； 1路LIN；1路RS232；1路RS485
 支持DBC文件自動解析為Simulink模型
標定
 支持CCP，ASAP標準，
 支持MeCa、INCA、CANape、Vision等標定工具實時在線標定
程序下載/激活
 基于CAN總線的Bootloader功能
自動代碼生成
 提供基礎軟件Simulink 模塊庫
 可通過用戶界面配置基礎軟件參數并由Simulink 模型自動生成基礎軟件代碼
 一鍵式自動代碼生成無需手工代碼編程，后臺自動調用編譯器，無需手動干預，底層代碼開源
