教學設備

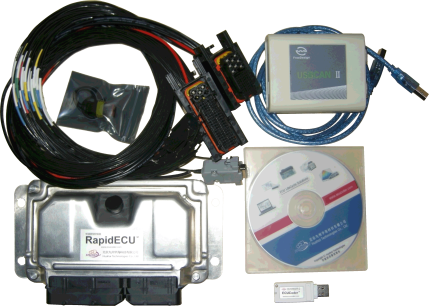

主要配置：
 1*RapidECU-U2 BMS主控模塊
 3*RapidECU-B1 蓄電池監控模塊
 1*ECUCoder-5554全自動代碼生成軟件
 1*MeCa程序調試軟件
 1*USBCANII通信適配器
 1*121pin U2專用開發線束
 3*24pin B1專用開發線束
 1*CAN轉接頭
 1*BootKey激活器
 1*軟件光盤
 1*USBKEY軟件加密狗
 1*專用工具箱
1*C編譯器
產品應用：
 動力蓄電池管理

產品特點：
 產品級原型，集成信號調理與功率驅動電路，硬件堅固耐用，性價比高
 采用圖形化建模與全自動代碼生成技術，無需手工編程
 硬件具有一定的通用性，適合常用電控系統的快速原型
 適用于實驗室、臺架、批量裝車等各個階段
 生成的源代碼全開放，產品階段與快速原型階段代碼復用
 實用友好的測量標定軟件，全圖形化操作
 與INCA、CANape、Vision等標定軟件無縫兼容
 高性價比
 主控模塊：
主處理器：MPC5554，32位，主頻80MHz，硬件浮點單元
存儲器：Flash 2MB，SRAM 64KB
I/O資源：電壓量輸入最多15路；電阻量輸入最多6路；開關量輸入最多19路（10路高有效，9路低有效）；頻率量輸入最多12路；PWM輸出最多12路；電源輸出最多4路（5V,電流分別為50Ma,50mA, 300mA, 300mA）；繼電器輸出最多17路
通信：CAN 3路；LIN 1路，支持DBC文件自動解析為Simulink模型
 蓄電池監控模塊：
主處理器：S12XEP100，16位，主頻40MHz
基本參數：電壓檢測通道數量 12路，溫度檢測通道6路，單體電壓檢測精度±5mV，總電壓采集范圍：0~1000V，總電壓檢測精度±1%，電壓檢測循環周期<15ms，低端驅動通道數：1~4路，被動均衡功能

標定
 支持CCP，ASAP標準
 支持MeCa、INCA、CANape、Vision等標定工具實時在線標定
程序下載/激活
 基于CAN總線的Bootloader功能
自動代碼生成
 提供基礎軟件Simulink 模塊庫
 可通過用戶界面配置基礎軟件參數并由Simulink 模型自動生成基礎軟件代碼
 一鍵式自動代碼生成無需手工代碼編程，后臺自動調用編譯器，無需手動干預，底層代碼開源
