DBM-760B 多媒體網絡型數控機床機電一體化培訓系統



一、產品特點：

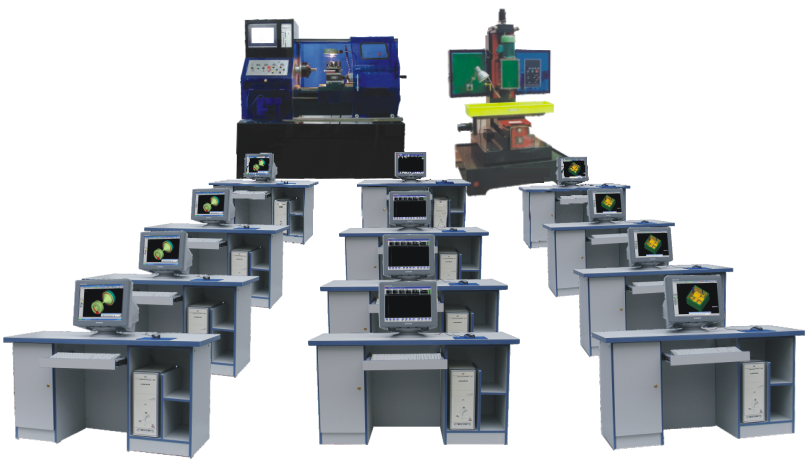

該多媒體數控實驗室是本公司研制的一款集合多媒體教學內容和數控仿真軟件教學內容為一體的綜合實驗室。同時它與DB-CK6135教學型數控車床DB-7125教學型數控銑床構成完整的網絡實驗室。多媒體數控實驗室可以非常方便完成電腦網絡教學任務，包括廣播教學、屏幕監視、兩人對講和多方討論等視頻流的網絡廣播、黑屏肅靜、聯機討論、遠程命令、電子教鞭、電子舉手、鎖定學生機的鍵盤和鼠標、遠程重啟和關機、班級管理等。
二、實驗軟件特點：

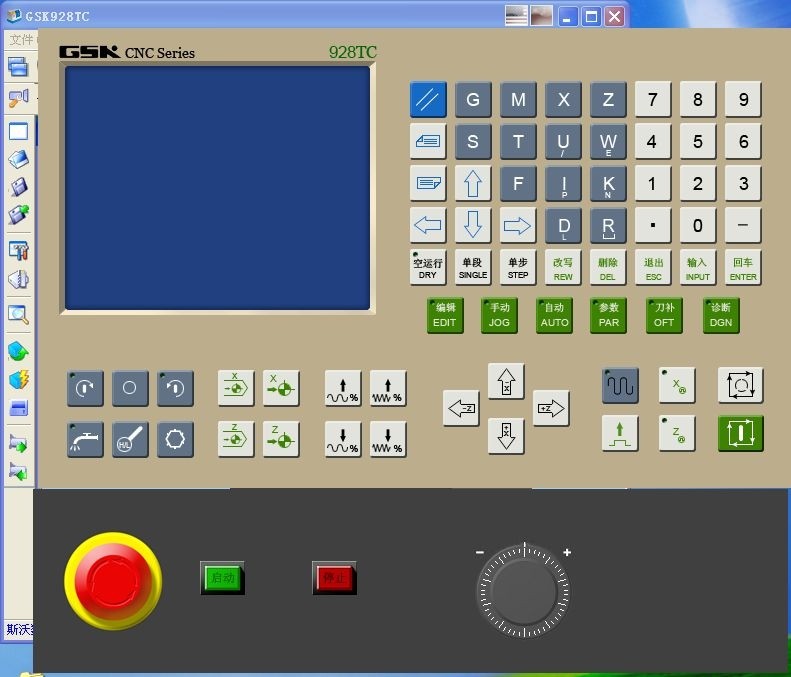

1、本模擬軟件分?jǐn)?shù)控銑床軟件與數控車床軟件兩種。在計算機上可隨意切換操作。
2、以標準的X86兼容構架為硬件平臺，以DOS或WINODWS系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。操作簡單，工作可靠，性能優良。在不同的操作現場，可靈活配置系統構成，以滿足用戶對性能、成本、安全方式、使用環境等多方面的綜合要求。
3、配置標準的DB15-VGA顯示接口，可配接彩色CRT顯示器或液晶顯示器，，提供清晰完整的系統監控界面，使用戶及時準確地掌握系統運行狀況。
4、全中文菜單式控制界面，適合中國國情�？梢詼p少培訓難度，縮短人員培訓時間，降低培訓成本。
5、本軟件系統采用了新穎的“即時參與”技術，內建中文在線手冊。在使用中遇到的問題可在屏幕上查閱參考手冊，提高工作效率。
6、兼容FANUC等國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、CIMATRON、PRO/E、UG等CAD/CAM軟件生成的控制程序。

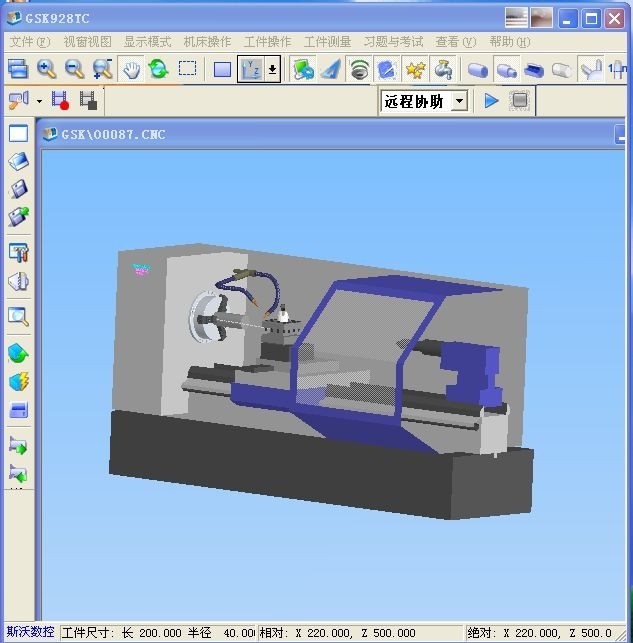

7、具有圖形跟蹤能力的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用“快速圖形仿真”功能驗證刀具運行軌跡。
8、以人機對話方式進行編輯，編程方式符合國標。
9、本軟件保留了DB-6135教學型數控車床與DB-125教學型數控銑床的全部功能和操作界面。
三、多媒體特點：
教師機：廣播教學、語音教學、語音對講、學生演示、監控轉播、文件分發、電子教鞭、班級模型、系統設置、遠程命令、遠程設置、遠程消息、分組教學、語音討論、文件收集、查看學生屬性。
學生機：電子舉手、遠程消息、窗口接收廣播、可選窗口顯示模式。
實驗室功能特點
1、計算機配置：賽揚CPU1.8G、內存256M、硬盤40G、17"純平顯示器、時尚粉烤機箱、超薄鍵盤、3D鼠標、52倍速CD-ROM、耳機等組成。
2、本實驗室車/銑床仿真軟件于一臺計算機上進行操作編程模擬，然后把程序通過TCP/IP協議傳送到數控車床或銑床進行實際加工。
3、選用一套CAD/CAM軟件進行教學，教師廣播教學：將教師機的電腦屏幕畫面和語音等多媒體信息實時廣播給全體、群體或單個學生。并同時提供電子教鞭等功能。語音教學時：通過話筒和耳機進行語音傳播，實現教師與學生之間的自由的語音交談和討論。允許學生發言，并可方便地切換發言學生；可隨時方便地使一組學生加入或退出教學行列。
4、文件分發功能強大且界面相當易用，可以定義宏目錄，如教師把數控程序文件可以同時分發給教室里的所有學生。您可以將一個或多個文件一次性的傳輸?shù)街付ǖ膶W(xué)生機上。這樣就可以做到網上分發試卷或演示文件等。您真的可以體會網絡教學的輕松與寫意。
5、文件提交功能可以收集學生所做的作業如CAD/CAM文件、數控程序文件等提交給老師，方便老師操作。
6、電子點名功能方便老師統計學生上課考勤情況。
仿真軟件簡介：
一、軟件運行環境：
1、軟件平臺： WIN2000(SP4版本)/WINXP
硬件建議：顯示器屏幕分辨率使用800×600、CPU頻率1.0G或以上，內存128M或以上。
軟件以標準的X86兼容構架為硬件平臺，在不同的操作現場，可靈活配置系統構成，以滿足用戶對性能、成本、安裝方式、使用環境等多方面的綜合要求。以DOS或Windows系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。

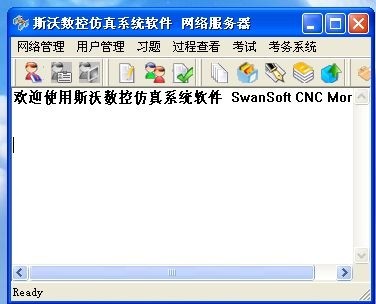

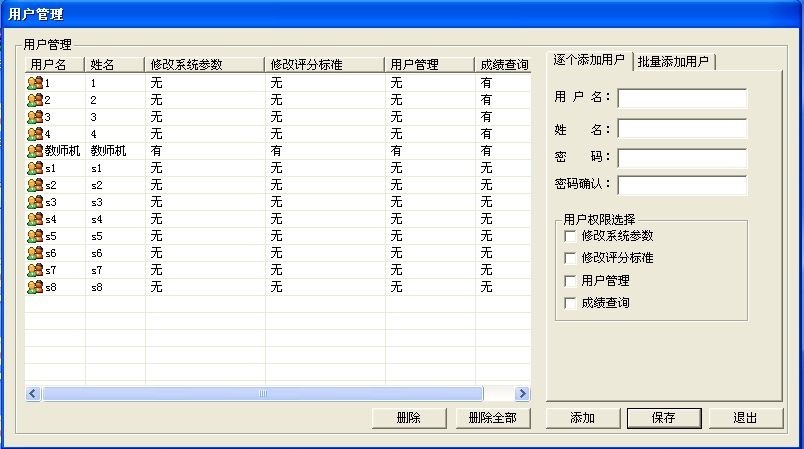

2、本軟件為網絡版：它分教師機 (服務器)端和學生機 (客戶)端。教師可與學生進行網絡對話、文件傳輸；教師機可以在線觀察、編輯和模擬學生的加工文件；可以控制已登陸的學生電腦進行關機與重啟；學生在局域網內任意一臺電腦上用自己的姓名和密碼登陸到服務器上，使用自己以前的加工文件。
二、功能描述與使用：
全中文菜單式控制界面，適合中國國情。可以減輕培訓難度，縮短人員培訓時間，降低培訓成本。
本系統采用了新穎的“即時參”技術，內建中文在線手冊。在使用中遇到的問題可在屏幕上查閱參考手冊，提高工作效率。
具有圖形跟蹤能力、旋轉、縮放的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用“快速圖形仿真”功能驗證刀具運行軌跡。
兼容國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM軟件生成的控制程序。
支持3.5寸磁盤驅動器拷貝控制程序。
支持NetBEUI協議、IPX/SPX協議和TCP/IP協議，通過網絡傳輸控制程序








注：推薦機機電一體化配置 ：電腦 網絡配件 自備


DB-7125教學型數控銑床

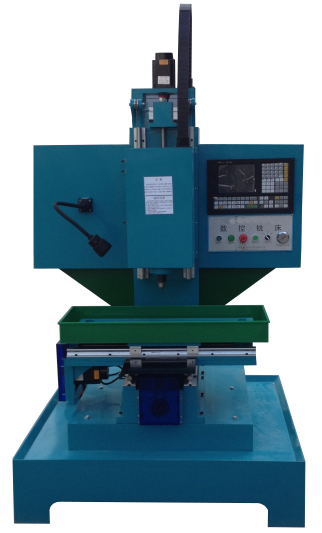

合理緊湊的工業標準結構，剛性和精度優良的機械性能，穩定可靠的電氣系統控制，豐富靈活的操作功能，大方的整體造型，是靈巧的數控教學實驗設備，配備可靠的數控系統。數控加工功能： 三坐標3軸聯動，三維曲面，模具輪廓，點陣絲孔和文字圖案加工。

序號	項目	參數
1	工作臺面積	250×500 mm2
2	T型槽	3×12mm
3	工作臺最大承重	30 Kg
4	X向行程	480 mm
5	Y向行程	250 mm
6	Z向行程	250 mm
7	X向快速移動速度	步進：3m/min
8	Y向快速移動速度	步進：3m/min
9	Z向快速移動速度	步進：3m/min
10	最小控制單位	0.001mm
11	主軸孔錐度	BT30
13	主軸電機功率	1.5Kw
15	主軸最高轉速	2800 rpm
16	選用刀具直徑范圍	1-12mm
17	定位精度	0.02mm
18	重復定位精度	0.01mm
19	數控系統控制軸數	3軸
20	冷卻泵功率	180W
22	顯示界面	液晶顯示
23	機床外形尺寸(長寬高)	1320*1400*1560
24	重量	約250kg

附件清單

序號	名稱	數量	備注
1	主軸夾頭	1個
2	夾頭扳手	1把
3	銑刀	5只
4	塑料油壺	1個
5	有機玻璃（試件）	1箱
6	壓板	1副
7	通訊線（5米）	1條
8	編程與操作說明書	1套
9	銑床電路圖	1份
10	驅動器使用說明書	1份
11	主軸變頻器使用說明書	1份



DB-CK6135教學型數控車床

一、概述

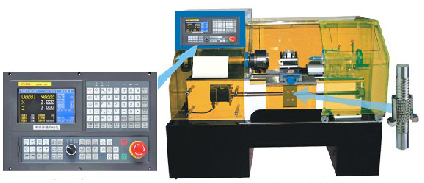

DB-CK6135型車床是最新研制的教學科研用數控機床。該機床是典型的機電一體化產品，采用穩定可靠的數控系統，該系統是國內唯一從外置到內核均與日本FANUC系統全面兼容。硬件配置更具有相當?shù)膭傂�、�?qiáng)度及制造精度；同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動回轉刀架,可以加工鋁合金或PVC材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆機等工作。
二、特點

1.穩定可靠的820T車床數控系統；
2.全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；
3.縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
4.采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
5.操作方便舒適，符合現代人機工程學的優化思想；
6.外型美觀大方，彰顯實驗場所品質。
三、用途

1.相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2.各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3.各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4.開展數控機床結構及控制原理、數控編程及機床操作、CDA/CAM等專業課程專項培訓。
四、數控系統主要功能
1.系統采用硬件插補技術，快進速率可達12米/分；
2.具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
3.控制精度高，脈沖當量為1μ（0.001mm）；
4.有串行RS232通訊接口與USB功能，可與計算機聯機通訊；
5.采用電子齒輪比，簡化傳動結構，提高機床工作精度。
6.系統具有軟、硬件限位，保證工作安全；
7.采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。



五、車床主要技術參數

序號	設備名稱	配 置	技術參 數	原產地
1	數控 車床	床身	采用高強度的工程塑料	上海頂邦教育設備有限公司
		機床外形尺寸（長、寬、高）	1800×980×1520mm
		床身上最大回轉直徑	Ø360mm
		最大工件長度	430mm
		主軸箱蓋及防護罩	采用進口透明有機材料
		主軸	標準主軸
		主軸轉速、無級變速	0—1500rpm
		主軸電機	變頻控制無極調速功率1.5kw
		電動刀架	標準四工位
		三爪卡盤	ø160mm
		絲杠	滾珠絲杠
		絲杠運行	混合步進電機驅動
		運行方式	自動、手動、點動、MDI、手輪

六、附件工具清單

序號	名稱	數量	備注
1	DB-CK6135教學型數控車床	1臺
2	三爪卡盤	1個	已裝在機床上
3	卡盤正爪	1副	已裝在卡盤上
4	卡盤反爪	1副	隨機
5	卡盤扳手	1把	隨機
6	死頂尖	1只	隨機
7	刀架扳手	1把	隨機
8	四工位電動刀架	1臺	已裝在機床上
9	刀墊片	1盒	隨機
10	車刀	4把	隨機
11	塑料棒（試件）	1箱	隨機
12	車床系統用戶手冊	1本	隨機
13	主軸變頻器說明書	1本	隨機
14	使用說明書及合格證	1本	隨機
15	車床電路圖	1份	隨機
16	驅動器使用說明書	1本	隨機
17	CAD/CAM編程軟件光盤	1張	隨機

七、實驗室標準配置推薦
1：DB-CK6135教學型數控車床采用DB系統
2：DB-7125教學型數控銑床采用DB系統

配置	數量	規格	備 注
學生、老師桌	36座(18+1桌)	1400*600	電腦用戶自備
學生凳	36張	圓形
老師椅	1張	轉椅
125教學 型數控銑床	1臺	830M系統
6135教學 型數控車床	1臺	820T系統
數控仿真軟件	18+1點
多媒體控制軟件	19
CAD/CAM編程軟件	19
局域網配置	1套	電源線、網線、壓線板、水晶頭、交換機等	現場施工
