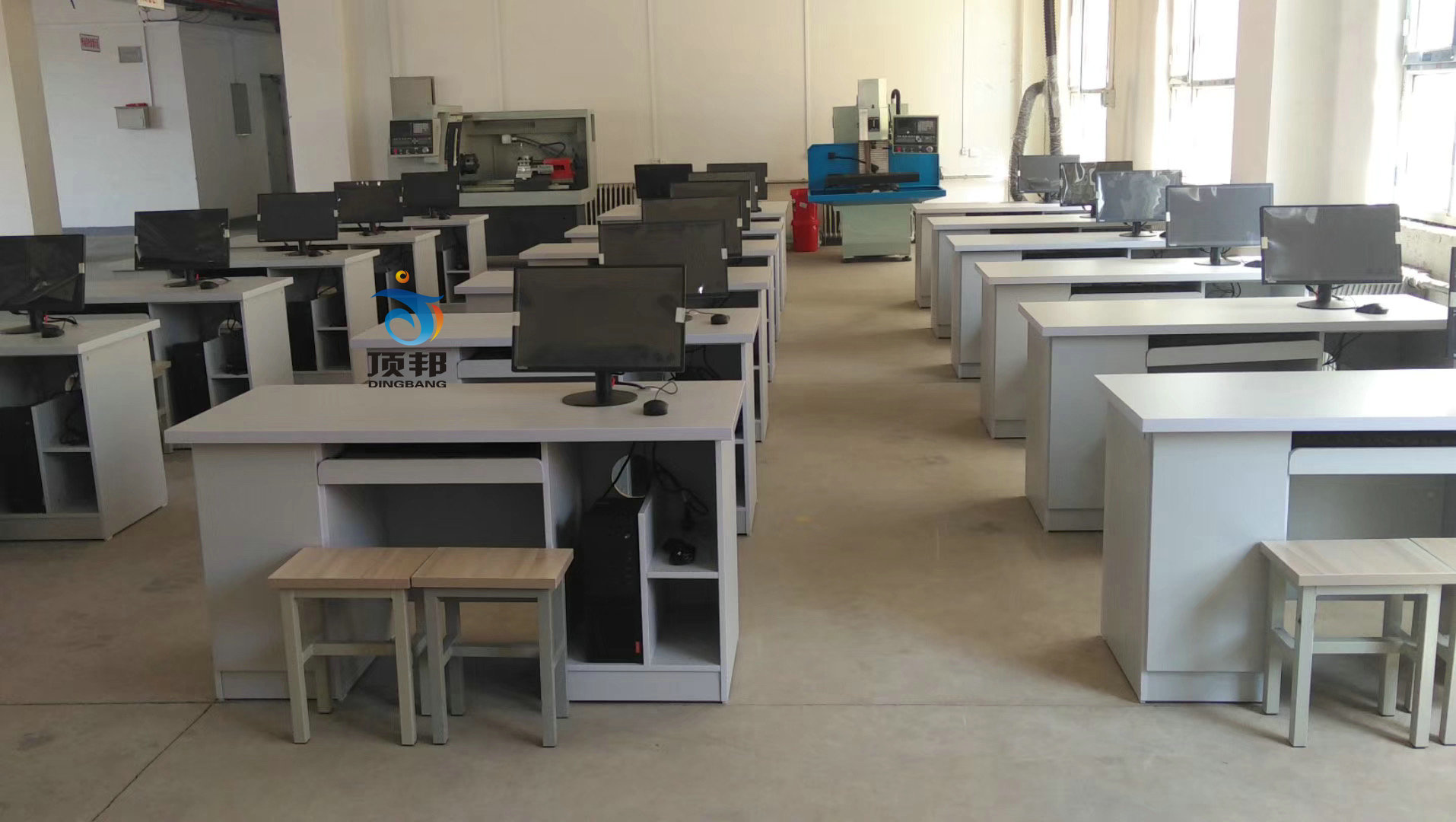

DBM-760A 多媒體網絡型教學生產兩用數控機床機電一體化編程實驗室



一、實訓仿真軟件特點：
1、仿真軟件提供車床、立式銑床、臥式加工中心和立式加工中心，以及機床廠家的多種常用面板；控制系統有FANUC 0，F(xiàn)ANUC 0i，F(xiàn)ANUC Powermate 0, FANUC 0i Mate, Siemens 810D, Siemens 802S/C, PA8000, FANUC 18i系統，三菱、大森、華興、凱思帝、華中數控，廣州數控、大連機床廠CKA6136i、沈陽車床廠CAK6136V、濟南第一機床廠J1CVMC40M、LEADWWELL V20、漢川機床廠XH715D等主流系統所有功能，而且所有的系統都有工藝參數功能。不同軟件功能在計算機上可隨意切換操作。
2、刀具庫含數百種不同材料和形狀的車刀、銑刀，支持用戶自定義刀具以及相關特征參數。
3、仿真機床操作的整個過程：毛坯定義、工件裝夾、壓板安裝、基準對刀、安裝刀具、機床手動操作等仿真及加工運行全環境仿真。
4、仿真數控程序的自動運行和MDI運行模式；三維工件的實時切削，刀具軌跡的三維顯示；提供刀具補償、坐標系設置等系統參數的設定。
5、三維高精度測量功能
6、全面的碰撞檢測
7、能夠通過DNC導入各種CAD/CAM軟件生成的數控程序，也可以導入手工編制的文本格式數控程序，還能夠直接通過面板手工編程、輸入、輸出數控程序。
8、以標準的X86兼容構架為硬件平臺，以DOS或WINODWS系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。操作簡單，工作可靠，性能優良。在不同的操作現場，可靈活配置系統構成，以滿足用戶對性能、成本、安全方式、使用環境等多方面的綜合要求。
9、配置標準的DB15-VGA顯示接口，可配接彩色CRT顯示器或液晶顯示器，提供清晰完整的系統監控界面，使用戶及時準確地掌握系統運行狀況。
10、全中文菜單式控制界面，適合中國國情�？梢詼p少培訓難度，縮短人員培訓時間，降低培訓成本。
11、本軟件系統采用了新穎的“即時參與”技術，內建中文在線手冊。在使用中遇到的問題可在屏幕上查閱參考手冊，提高工作效率。
12、多功能實驗室以模擬仿真軟件與數控車容為一體，在計算機上可隨意切換操作，并連接發送到車床，隨意選一進行實際操作。
13、多媒體數控網絡機電一體化實驗室設備采用多機聯網，具有統一編程、統一訓練、統一考試功能。
14、考試系統為編程­——操作技能題型。全班統一考試，電腦自動評分。
15、教師把數控程序和其它文件資料可發送給教室里的所有學生，還可以發送到指定的學生機上，學生也可以把文件和資料發送到教師機上，使教師方便了解學生的情況。
16、具有圖形跟蹤能力的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用“快速圖形仿真”功能驗證刀具運行軌跡。
17、以人機對話方式進行編輯，編程各式符合國標。
18、本軟件保留了DB-6140兩用型數控車床與DB-240  兩用型數控銑床的全部功能和操作界面。
二、多媒體特點：
1、教師機：廣播教學、語音教學、語音對講、學生演示、監控轉播、文件分發、電子教鞭、班級模型、系統設置、遠程命令、遠程設置、遠程消息、分組教學、語音討論、文件收集、查看學生屬性。
2、學生機：電子舉手、遠程消息、窗口接收廣播、可選窗口顯示模式。
3、實驗室功能特點
(1)、計算機要求配置：賽揚CPU1.8G、內存256M、硬盤40G、17"純平顯示器、時尚粉烤機箱、超薄鍵盤、鼠標、52倍速CD-ROM、耳。(學校自備電腦 由電腦提供商安裝局域網)
(2)、本實驗室車/銑床仿真軟件于一臺計算機上進行操作編程模擬，然后把程序通過電腦傳送到數控車床或銑床進行實際加工。
(3)、選用一套CAD/CAM軟件進行教學，教師廣播教學：將教師機的電腦屏幕畫面和語音等多媒體信息實時廣播給全體、群體或單個學生。并同時提供電子教鞭等功能。語音教學時：通過話筒和耳機進行語音傳播，實現教師與學生之間的自由的語音交談和討論。允許學生發言，并可方便地切換發言學生；可隨時方便地使一組學生加入或退出教學行列。
(4)、文件分發功能強大且界面相當易用，可以定義宏目錄，如教師把數控程序文件可以同時分發給教室里的所有學生。您可以將一個或多個文件一次性的傳輸?shù)街付ǖ膶W生機上。這樣就可以做到網上分發試卷或演示文件等。您真的可以體會網絡教學的輕松與寫意。
(5)、文件提交功能可以收集學生所做的作業如CAD/CAM文件、數控程序文件等提交給老師，方便老師操作。
(6)、電子點名功能方便老師統計學生上課考勤情況。
軟件簡介：
一、軟件運行環境：
1、軟件平臺： WIN2000(SP4版本)/WINXP
硬件建議：顯示器屏幕分辨率使用800×600、CPU頻率1.0G或以上，內存128M或以上。
軟件以標準的X86兼容構架為硬件平臺，在不同的操作現場，可靈活配置系統構成，以滿足用戶對性能、成本、安裝方式、使用環境等多方面的綜合要求。以DOS或Windows系列操作系統為軟件平臺，具有豐富的軟件基礎和充分的升級潛力。
2、本軟件為網絡版：它分教師機 (服務器)端和學生機 (客戶)端。教師可與學生進行網絡對話、文件傳輸；教師機可以在線觀察、編輯和模擬學生的加工文件；可以控制已登陸的學生電腦進行關機與重啟；學生在局域網內任意一臺電腦上用自己的姓名和密碼登陸到服務器上，使用自己以前的加工文件。
二、功能描述與使用：
全中文菜單式控制界面，適合中國國情。可以減輕培訓難度，縮短人員培訓時間，降低培訓成本。
本系統采用了新穎的“即時參”技術，內建中文在線手冊。在使用中遇到的問題可在屏幕上查閱參考手冊，提高工作效率。
具有圖形跟蹤能力、旋轉、縮放的窗口編程功能，可使用戶在編程的同時觀察到程序路徑。在程序編制結束后還可以使用“快速圖形仿真”功能驗證刀具運行軌跡。
兼容國內外多種數控系統的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM軟件生成的控制程序。
支持3.5寸磁盤驅動器拷貝控制程序。
支持NetBEUI協議、IPX/SPX協議和TCP/IP協議，通過網絡傳輸控制程序

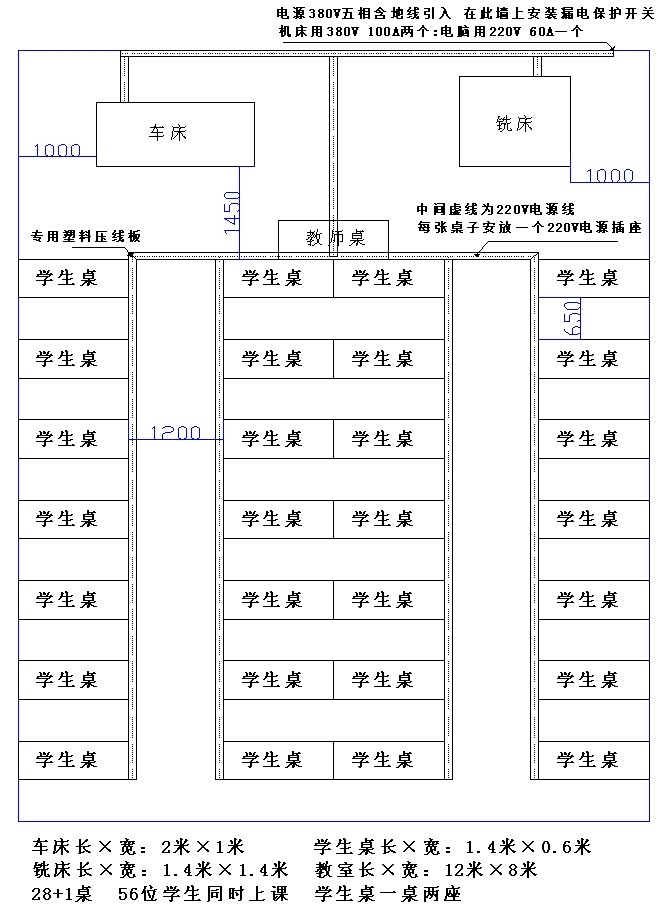

注：推薦機機電一體化配置 ：電腦 網絡配件 自備

實驗室學生計算機主配置19臺)	自配
實驗室教師計算機配置(1臺)	自配
		價格
仿真軟件點數配置20	配置19+1點，即同時上課38人	20點           20×700元=14000
教師桌	1桌/1登（桌1400mm*60mm `）	1桌1登        1×500元=500
學生桌	19桌/38凳（桌1400mm*60mm `）	19桌38登      19×700元=13300
交換機	1個	綜合7500元
網線	1箱
電源線	1套
壓線板	1套
水晶頭	1盒
數控車床	DB-6140  附件見機床裝箱單	1臺   85000元
數控銑床	DB-240   附件見機床裝箱單	1臺   95000元
		總價215300元

以上報價：含稅  運費   包調試培訓
機床配置參數

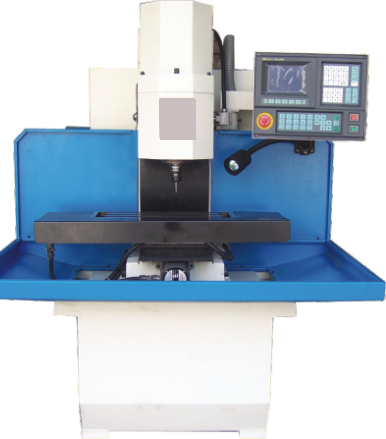

1.DB-240教學生產兩用型數控銑床


1. 機床的結構與特點

DB-240機床是現有立式銑床的改進型，可以進行銑、鏜、鉆等多種典型加工。它的常規配置是三軸三聯動數控系統。主要用于小型復雜零件的精密機械加工，如：汽車、摩托車發動機的小零件、鐘表機芯等，可以加工平面凸輪、空間曲面；加工各種異形零件；可加工各種中小模具，適用于各種批量的生產。機床主要結構采用封閉式框架結構，道軌副采用貼塑道軌配合，耐磨性好，三向進給傳動采用滾珠絲桿與電機直聯，運行平穩，定位精確，不銹鋼道軌防護罩外形美觀耐用。本機床的數控系統，具有標準RS232接口，因而機床可以進入DNC系統，或進入無人化車間自動運行。本機床也適于機械類高等院校、中等專業學校的實驗室之用，可對學員進行各種編程操作訓練及實際加工培訓。
    本機床結構特點可概括為：簡、小、輕、高、即結構簡單，體積小，重量輕，剛性和精度高。合理緊湊的工業標準結構，剛性和精度優良的機械性能，穩定可靠的電氣系統控制，豐富靈活的操作功能，大方的整體造型，既是工廠小型復雜模具和精密零件的生產加工設備，也是靈巧的數控教學實驗設備，配備可靠的華興系統
2、數控加工功能：
  三坐標3軸聯動，三維曲面，模具輪廓，點陣絲孔和文字圖案加工。
1.我們的設計原則是在確保剛性和精度的前提下，使結構盡可能地簡化，盡可能地簡化零件的工藝性；在保證加工范圍的前提下，把外形尺寸縮到最小。儔件的壁厚也降到了最低限度。所有導軌都進行了淬火及貼塑等耐磨處理。
2.本機床的主要結構有銑頭部件、床身部件（包括床鞍和工作臺）和立柱部件。
數控銑床技術參數：


工作臺面積	500×200 mm2	主軸電機功率	0.75 Kw
T型槽	3×12mm	主軸端面至工作臺的距離	15-230mm
工作臺最大承重	30 Kg	主軸最高轉速	6000 rpm
X向行程	250 mm	選用刀具直徑范圍	4-14 mm
Y向行程	180 mm	定位精度	0.02 mm
Z向行程	220 mm	重復定位精度	0.005 mm
X向快速移動速度	步進：3m/min 伺服：6m/min	數控系統控制軸數	3軸
Y向快速移動速度	步進：3m/min 伺服：6m/min	機床外形尺寸(長寬高)	1320×1400×1560 mm3
Z向快速移動速度	步進：3m/min 伺服：6m/min	毛重量/凈重量	600 Kg/500kg
數控系統	標配系統：WA97M



三、機床的結構與特點
　1.結構特點
本機床結構特點可概括為：簡、小、輕、高、即結構簡單，體積小，重量輕，剛性和精度高。
我們的設計原則是在確保剛性和精度的前提下，使結構盡可能地簡化，盡可能地簡化零件的工藝性；在保證加工范圍的前提下，把外形尺寸縮到最小。儔件的壁厚也降到了最低限度。所有導軌都進行了淬火及貼塑等耐磨處理。
本機床的主要結構有銑頭部件、床身部件（包括床鞍和工作臺）和立柱部件。
2.床身與立柱部分
本機床身近似為長方體，上部為矩形導軌，兩側設有排屑/漏水槽，冷卻液沿漏水槽進入床身后部的冷卻水箱。該鑄件結構勻稱，布筋合理。床身后部上平面為立柱接合面。四個吊裝螺孔設在床身下部兩側面。
立柱穩定地固緊在床身后部上平面，前部為Z向矩形導軌，該結構的水平截面為封閉結構，且布筋合理，因而雖然壁薄，但剛度高于同類機床。

主要技術參數：

項  目
控制軸數	三軸+主軸變頻控制
聯動軸數	三軸（任意）
編程方式	G、M、F、S、T（ISO代碼） 鍵盤/串行錄入、后臺編輯
刀具補償	刀具半徑及長度補償
參數設置	刀具參數、間隙補償，位參數，螺距誤差補償，加工起始點記憶及斷電恢復
步進電機控制方式	四軸方向及脈沖信號或正反轉脈沖輸出
主軸	0－10V或0-5V模擬量及正反轉觸點
操作方式	自動、手動、步進、MDI、單段/連續、暫停、DNC
參考點	自動/手動返回
串行通訊	RS232異步串行口、CAD/CAM聯網DNC加工
最大編程尺寸	-9999.999~+9999.999mm
插補方式	直線、圓弧、螺旋線
零件程序存儲容量	128K（約3000段程序）
脈沖當量	0.001mm

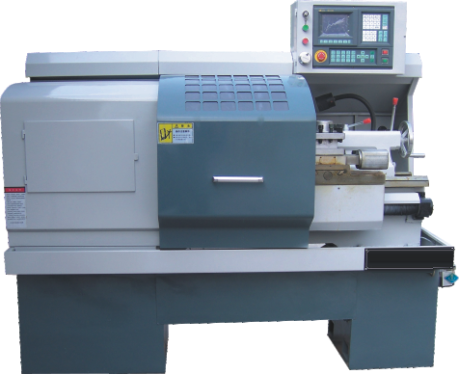

2.DB-6140型 數控臥式車床(教學/生產兩用型)


一、機床用途和特性
DB-6140型臥式數控車床采用機電一體化設計，外形美觀，結構合理，用途廣泛，操作方便。
床可實現自動控制，能夠完成車削多種零件的內外圓，端面、切槽、任意錐面、球面及公、英制圓柱、圓錐螺紋等工序。并配有完備的S．T．M功能，可發出和接收多種信號，控制自動加工過程。
    該機床床身導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。
    該機床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力，尤其是加工圓錐面、圓球面等特形零件更能顯示出它效率高、質量穩定可靠的優越性。
DB-6140型數控車床是設計精巧的經濟型車床，配備高可靠性的華興數控系統。即可用于教學，也可用于工廠生產。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采用滾珠絲桿副。外形全封閉防護。該機床采用機電一體化方式設計，采用四刀位自動回轉刀架，操作簡便、效率高，通過編程對各種盤類、軸類零件能自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工序的切削加工，并能進行切槽、鉆擴、鉸孔等工作。


二.數控車床技術參數：

項目	單位	DB6140	項目	單位	DB6140
床身上最大回轉直徑	mm	400	X軸快速進給(配步進)	mm/min	3000
橫滑板上最大回轉直徑	mm	240	Z軸快速進給(配步進)	mm/min	6000
最大加工長度	mm	750	X軸定位精度	mm	±0.01
床身寬度	mm	320	Z軸定位精度	mm	±0.02
主軸轉速范圍	r/min	100-2500	X軸重復定位精度	mm	0.005
主軸內孔錐度		莫氏6#	Z軸重復定位精度	mm	0.01
主軸通孔直徑		52	尾座套筒錐度		莫氏4#
刀具數量	把	四工位	尾座套筒行程	mm	130
刀柄尺寸	mm	25	主電機功率	Kw	5.5Kw
最小進給量	mm	0.001	機床凈重	kg	1700
數控系統	標配：華興WA32XTA  主軸變頻器無極變速
