一、設備組成：

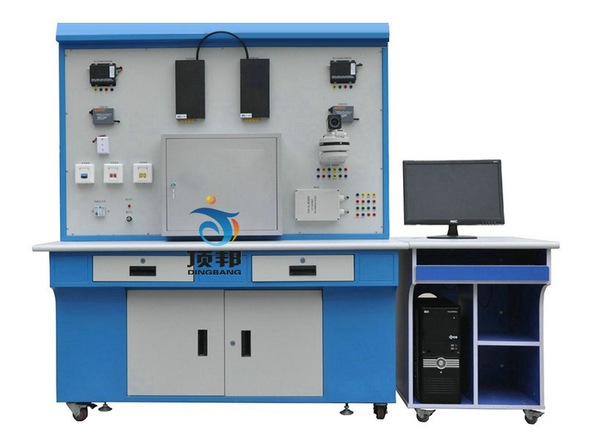

建筑群設備間光纖傳輸系統實驗實訓設備全部元器件均采用實物，整個實訓裝置主要由機柜、熔接箱、光端機、收發器、配線箱、偶合器、云臺、網控器系統等組成。系統實訓功能：能進行光端機的視頻和反向數據傳輸以及收發器的網絡傳輸演示，能進行各種器材如光配線架、光模塊和面板的安裝與使用、能進行跳線的測試及使用的訓練，能進行光端機和收發器的安裝、連接與使用的實驗，能進行視頻采集卡、解碼器、云臺和攝像機的連接與操作實驗，能進行視頻采集卡軟件的操作訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中的綜合布線系統實訓裝置聯網進行各種綜合實訓。

三、系統技術指標：
1.工作電壓：?jiǎn)蜗嗳�線220V±5%  50Hz
2.整機容量：＜100W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
四、可以做的實訓項目
1.光端機傳輸過程的模擬
2.收發器傳輸過程的模擬
3.光跳線及光纖傳輸系統通斷的測試
4.測試報告的制作實訓項目
5.光纖模塊安裝操作
6.標準墻柜光纖設備安裝操作
7.光纖安裝板安裝聯接操作
8.跳線連接操作
9.各種信息端子與面板的拆裝
10.ST、SC和FC端子與光配線架和機柜的拆裝
11.熔接盒的拆裝
12.視頻監控軟件的使用方法
13.臺鏡頭控制軟件的使用方法
14.故障的判斷與處理
15.系統的設計與連接
五、建筑群設備間光纖傳輸系統實驗實訓設備技術參數
1.光端機
視頻
信號輸入/輸出：1VP-P
阻抗：75歐
帶寬：10Hz—10MHz
信號接口：BNC不平衡
微分增增益（DG）：〈1％
微分相位（DP）：〈0.70
信噪比（SNR）：最大光纖損耗時，最小為67dB
數據
數據接口：RS—232/RS—422/RS485
數據格式；ManchesterBi-bhase
數據速率：RS-232：DC——115.2Kbps  RS—422/485：DC—1.2Mbps
工作模式：?jiǎn)喂�，半雙工或全雙工
信號電平：0.25VP-P----10VP-P
電氣和機械性能：
獨立安裝尺寸：194mm長，142mm寬，30mm高
機架安裝尺寸：223mm長，133mm寬，25mm高
機架的槽數：1個
連接端子
視頻連接：BNC
數據連接：RJ45插座
光學：ST/FC
波長
單模：1310/1500nm WDM
環境指標
工作溫度；-40度至+70度
儲存溫度：-40度至+85度
工作濕度：0度至95％無冷凝
MTBF：>100，00小時
LED狀態指示
電源
視頻通道指示
數據發射/接收
2、收發器：
支持IEEE802.3u，10BASE-T，100BASE-Txans 100BASE-FX標準；提供1個光纖接頭SC，ST；提供1個RJ-45接口。自動協商全雙工、半雙工模式；自動協商10M，100M速率工作，可自適應（Silver系列）或通過開關設置（Golden系列MDI/MDI-X連接；提供6個指示LEDs。
3、熔接合：
可讓學生通近拆裝，了解光纖熔接點的結構和布局。
4、云臺和攝像機：
通過電腦網絡接口，可用鼠標控制云臺的上下左右運動和三可鏡頭的調節。
5、解碼器；
可控室內外云臺，電動變焦鏡頭，一體化攝像機，燈光或雨刷。支持RS-485通訊接口，兼容多種控制協議。具有超強的防雷、抗死機性能。
六、建筑群設備間光纖傳輸系統實驗實訓設備配置表：
