制冷模擬器系統
[規格型號]： DB-JD143
[產品名稱]： 制冷模擬器系統
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

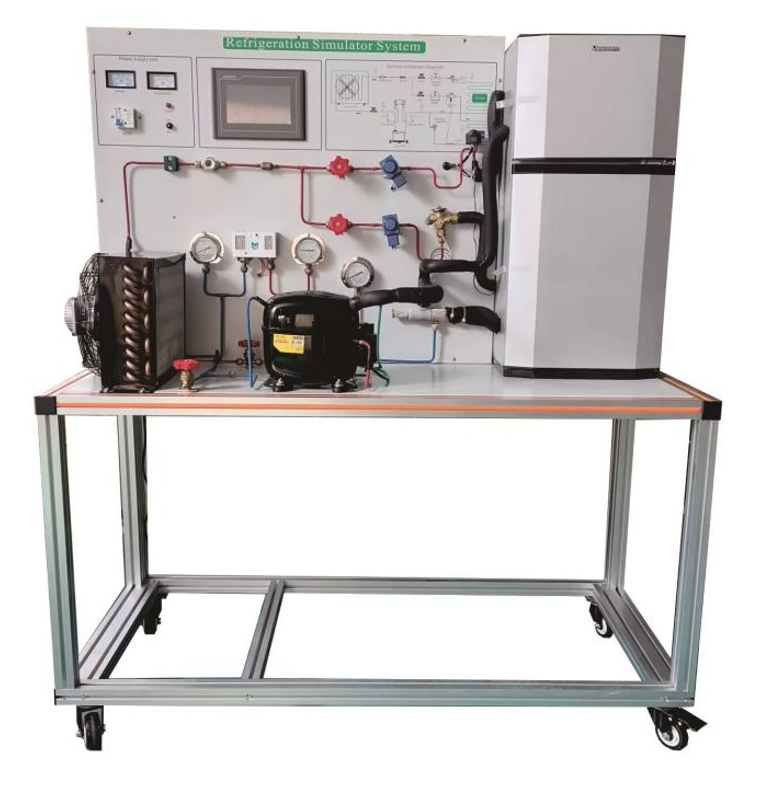

DB-JD143 制冷模擬器系統（低溫一機二庫）
制冷模擬器系統
一、概述
制冷模擬器系統專為工業系統計算機輔助控制領域的培訓而設計，它模擬具有兩個冷藏室的工業制冷系統的操作：一個用于冷凍產品（LT：低溫），另一個用于新鮮蔬菜產品（MT：中溫）

二、技術參數：
1、數據采集和控制執行器輸出信號的板通過 USB 線與 觸摸屏屏連接，6路數據模塊
2、2 個用于模擬以下模擬輸入：1）室內空氣溫度設定點、2）室內空氣溫度設定點可以測量： 室內空氣溫度、室溫產品溫度、室內空氣溫度、室溫產品溫度、室空氣相對濕度電子膨脹閥電機控制信號蒸發調壓電機控制信號
3、PLC控制器：4 個開關用于模擬以下數字輸入：系統運行啟用、冷庫保溫、LT室電磁閥、室電磁閥6 個 用于模擬以下數字輸出：壓縮機啟用、LT室電磁閥、MT室電磁閥、冷凍循環運行、制冷循環運行
4、制冷機組控制系統運行模擬程序：可根據客戶需求修改應用程序的創作軟件
5、電源：230 Vac 50Hz單相200V
6、實驗臺：尺寸：1400*600*1300MM，桌子4040鋁材結構，上控制臺：板金制作，油漆7035，
7、流程圖：面板上噴繪系統大流程圖，可理解系統結構組成。
8、觸摸屏：7寸/24V
9、控溫：高溫庫可以控制在5℃左右，低溫庫可以控制在-10℃左右
10、制冷系統：由封閉式冷庫壓縮機、風冷冷凝器、干燥過濾器、蒸發壓力調閥、視液鏡、膜片式電磁閥、單向閥、壓力控制器、高低壓壓力表、2只供液電磁閥、2只熱力膨脹閥、3只手閥等構成。
11、冷柜箱體：隔層置保溫防火發泡料，整機既堅固耐用。冷柜分為上下二層，內裝有蒸發器、冷藏室溫度傳感器等組成，同時柜體的底部采用帶剎車的萬向輪，便于移動。
12、壓力測量裝置：由真空壓力表-0.1～1.5MPa、等組成�？娠@示制冷系統壓力數據
13、電子膨脹閥：一個。含控制器一套
14、蒸發壓力調節閥一個：KV12
15、故障點說明：本系統中設計了故障點，主要有：壓縮機故障模擬、冷凍室故障、冷藏室故障。
POR01模塊裝置
手機APP請掃描主機開機時顯示的軟件二維碼或APP”下載安裝后再添加設備進行操控使用�？梢暬渚W(wǎng)，創新物聯網配網UI界面設計，簡單易操作，方便從員快速使用設備：使用手機APP聯網遠控遠測不限距離。
1）強大的APP數據功能，智能APP控制軟件。手機智能生活A(yù)PP聯網遠近控制、主可同步數據測量。功能曲線、圖集中表：過功值、過壓值、超限值、超限恢復延時功能,還可以通過APP實時顯示/歷史數據如：電流測量、電壓、電能、功率數據、功率因數數據。
2）多模式群組管理控制：一臺手機可以控制112臺設備遠程控制監控實驗臺，同時支持多臺手機控制一個實驗臺功能。
3）語言功能：支持中文/英文語言選擇
4）智能AI語音控制：可通過智能APP、電腦PCOTA藍牙、智能終端天貓小度等、智能音箱、通過全銅磁保持繼電器控制輸出功能（靜態功率可以為0）確�？刂瓢踩�。
5）分時計量：根據時間分別計算系統顯示用戶數據和控制動態
*4）屏幕翻轉功能：可以實現液晶四方翻轉：可以向左 向右向下、向上翻轉，方便使用。
5）裝置功能：電壓 AC50-320V、電流范圍0-100A、功率：0-30000W、頻率0-50HZ、功率因數0.00-1.00PF、測量精度1.0、WIFI聯網支持遠程控制、語音控制：支持、控制輸出：1路10A、過渡保護：斷開、欠壓保護：斷開。
6）曲線歷史數據：TFT真彩屏IPS高清顯示電流測量、電壓、電能、功率數據、功率因數數據
7）APP數據：電流測量、電壓、電能、功率數據、功率因數數據、
8）APP報表功能：可以提供日報表、月報表、年報表功能等統計數據。APP功能：WIFI聯網支持遠程控制手機不限距離、通過智能APP可以實現遠程測量、遠程設定、歷史曲線、實驗臺安全實時監測實驗平臺。
9）實驗臺過值報警功保護能：對實驗臺進行過壓、低壓、過流過閥值后，系統可以通過喇叭與顯示界面發出雙層報警聲音執行并動作。
10）TFT真彩屏IPS高清顯示，
11）系統：包含賬號管理、設備管理、報修管理、用戶管理，實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
12）電壓：支持電壓220V50HZ/380V50HZ.
*13）環境數據：支持顯示實驗臺實時溫度顯示，環境空氣質量顯示PM2.5顯示。

二、實驗功能
1、研究制冷劑的壓力-焓圖
2濕度圖研究冷室蒸發器的空氣變換
3、制冷劑側和空氣側的熱平衡
4、研究冷室的熱損失
5、分析具有獨特壓縮機/冷凝器組和雙級蒸發壓力的制冷系統的行為
6、室溫和蒸發溫度之間的差異如何影響新鮮食品冷庫的相對濕度
7、分析電子膨脹閥的操作
8、分析蒸發壓力調節器的操作比例和開/關控制
9、編程和測試 ON/OFF 或 PI 控制邏輯
10 一機二庫實訓冷庫系統管路設計與組裝項目
11、一機二庫實訓冷庫系統管路設計任務
12、根據任務要求，合理設計一機二庫實訓系統管路，定位制冷部件
13、一機二庫實訓將設計好的管路安裝到對應部件的合理位置并完成對冷庫系統的保壓、檢漏。
14、一機二庫實訓冷庫系統調試與運行
