液壓傳動實驗箱
[規格型號]: DB-QD31
[產品名稱]: 液壓傳動實驗箱
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

一、產品概述

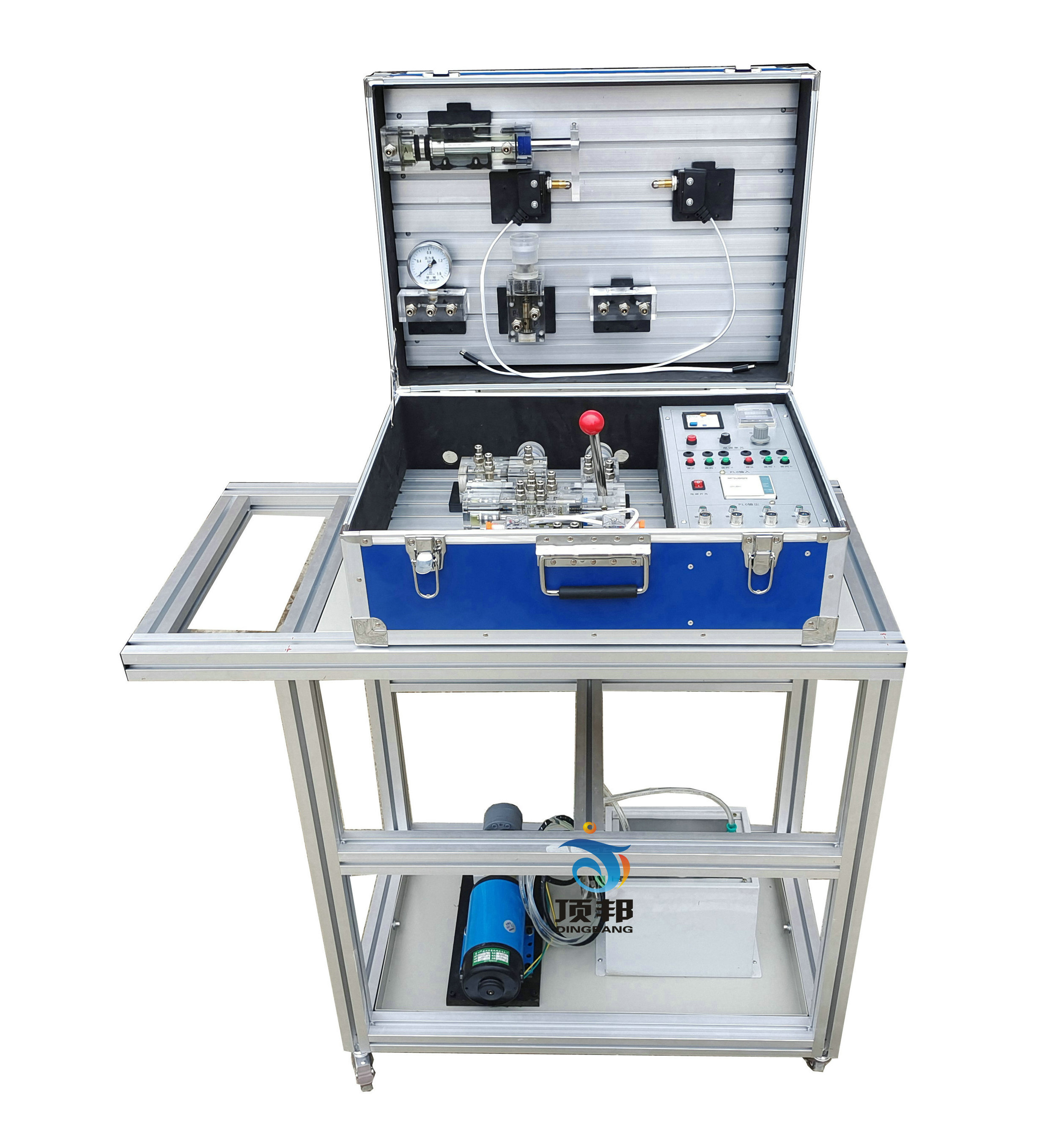

液壓傳動實驗箱可進行液壓傳動演示、液壓傳動基本回路(壓力、流量 、方向控制回路)。適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。
系統特點
1、液壓元件以透明有機玻璃外殼為主,工作介質為紅色液壓油,系統工作時可清晰觀察到液壓元件閥芯的工作過程,直觀性強。
2、液壓元件管路以透明軟管連接,結構緊湊、連接可靠、不漏油。
3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱,教師可方便的將設備帶入課堂進行現場演示教學和實物講解
二、技術性能
1、輸入電源:單相三線220V,50Hz
2、裝置容量:<0.3KVA
3、定量齒輪泵:額定壓力1.6MPa,額定流量:4L/min
4、直流調速電機:額定電壓:AC220V,額定功率:250W,額定轉速:1400r/min
5、外開尺寸:550mm*370mm*230mm
6、PLC采用三菱FX1S-10MR主機
三、實訓項目
1、用O型換向閥的換向回路。
2、進油節流調速回路。
3、回油節流調速回路。
4、行程開關換向回路。
5、用減壓閥的減壓回路。
6、壓力調定回路。
7、手動換向閥的換向回路
8、定量泵調速回路
9、壓力調定回路
10、旁油節流調速回路

四、配置清單

序號 名  稱 規 格 型 號 數量
1 實訓箱 550mm*370mm*220mm。 1套
2 實訓對象-主框架 采用:40×40工業鋁合金型材,實訓平臺采用:A3冷軋鋼板,表面密紋噴塑處理。 1臺
3 油箱   1件
4 電氣控制面板 電源部分、三菱PLC 1套
5 液壓油 紅色 10斤
6 直流調速電機 功率:250W工作電壓:220V 1只
7 齒輪油泵 額定排量≥6ml/rev      額定壓力≥1.6MPa 1只
8 調速器 0-1000r/min 1個
9 雙作用單出桿油缸 透明液壓元件 1個
10 三位四通手動換閥 透明液壓元件 1個
11 三位四通電磁換向閥(O) 透明液壓元件 1個
12 直動式溢流閥 透明液壓元件 1個
13 先導式減壓閥 透明液壓元件 1個
14 節流閥 透明液壓元件 1個
15 進油三通 透明液壓元件 1個
16 回油三通 透明液壓元件 1個
17 閉鎖式液壓接頭連接線   1套
18 實驗指導書 紙質 1冊
19 電源線   1條
20 行程開關   2個
