磷酸鐵鋰動力電池組檢測維護實訓臺，電池實訓

  在當前新能源產業迅猛發展的背景下，磷酸鐵鋰動力電池由于其高安全性、長壽命和環境友好性等特點，被廣泛應用于電動車輛和儲能系統中。因此，對于從事相關領域的技術人員來說，深入了解并掌握磷酸鐵鋰動力電池組的檢測與維護技術變得尤為重要。本文旨在介紹一種針對磷酸鐵鋰動力電池組檢測維護的實訓臺，通過實踐操作讓學習者獲得更為直觀和實用的技能提升。
    磷酸鐵鋰動力電池組檢測維護實訓臺的設計初衷在于提供一個接近真實工作環境的平臺，使得操作人員能夠在模擬的工作環境中熟悉電池組的各種性能參數，包括電池容量、充放電效率、內阻、溫度等，以及如何對這些數據進行監控和分析。此外，實訓臺還提供了電池組可能出現的故障模式，訓練使用者如何快速準確地診斷問題并進行有效維修。
    該實訓臺通常配備有先進的電池測試儀器和仿真軟件，能夠模擬電池在不同工作狀態下的表現，并通過界面顯示實時數據，使學習者可以即時觀察和調整測試參數。同時，實訓臺還會提供各種工具和備件，讓學員在實踐中學會如何更換損壞的電池單體，以及如何正確處理電池組的充放電循環。

一.產品簡介

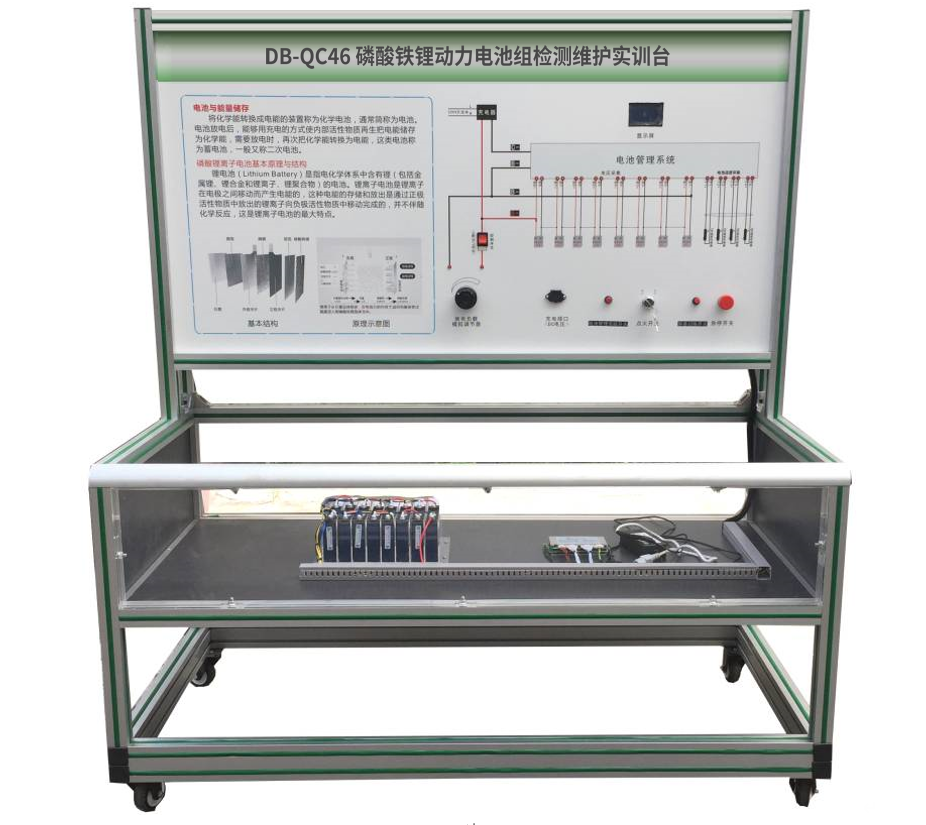

磷酸鐵鋰動力電池組檢測維護實訓臺選用磷酸鐵鋰動力電池包總成(8串單體電池），包含其電池管理系統(BMS)實物制作，真實地呈現了動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項；通過比照電路原理圖與實物，可完成動力電池包總成（包含電池組總成、電池管理系統、電池電流與溫度傳感器、直流接觸器）分解與組裝、單體電池電壓和內阻檢測實訓操作。
二.功能特點
1.實訓臺安裝磷酸鐵鋰電池模組(8串單體電池），包含電池管理系統(BMS)，電池管理系統帶均衡、電流測量、單體電壓檢測、高精度庫侖計功能，基于電流對時間計分，準確計算電池剩余容量，充入電量、液晶屏（2.3*9.3cm）顯示等功能。
2.電池包能通電工作，清晰地展示單體電池以及它們的成組方式和連線方式，并可反復進行電池模組的拆裝操作。
3.電池包在實訓臺上的布置方式，滿足方便學員反復拆卸和安裝電池模組的要求。
4.BMS在動力電池包上的安裝位置以及電氣機械連接方式需與原車保持一致，以滿足學員反復拆卸和安裝BMS的要求。
5.實訓臺配備電池充電機，可以給電池補電。
6.學員可以對單體電池電壓和內阻進行實測。
7.電池箱采用透明有機玻璃制作。
8.滿足動力電池組檢測維護實際操作實訓(包含電池組拆裝與組裝、電池充放電檢測、電池性能管理系統檢測、電池組維護實訓)。
9.面板采用4mm厚鋁塑板，面板UV平板噴繪打印有彩色圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。
10.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
11.設備由立式可移動教學板(帶原理面教板)與水平放置平臺（安裝系統各主要零部件）等構建。
12.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶萬向腳輪，便于移動，并帶鎖止機構。
13.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三.技術規格
1.動力電池類型：磷酸 鐵鋰電池
2.單體電池規格：3.2V10AH
3.動力電池電壓與容量：3.2V10AH,8串
4.設備外接電源：交流220V±10% 50Hz (充電工況）
5.工作溫度：-10℃～+50℃
6.設備外形尺寸：700*500*1500（長*寬*高）
7.面板外形尺寸：648*713（長*寬）
四.實訓項目
1.動力電池包（包含BMS）結構與控制原理實訓。
2.動力電池包（BMS）主要零部件功能認知。
3.單體電池充放電實驗。
4.單體電池內阻測試實驗。
5.動力電池包分解與組裝實訓。
6.電池管理系統(BMS)軟件診斷檢測實訓。
五.基本配置
磷酸鐵鋰 動力電池包及BMS總成、BMS信息顯示液晶屏（2.3*9.3cm）、電池管理系統(BMS)APP軟件、緊急斷電開關、維修開關、電流與溫度傳感器，直流接觸器，放電線性負載，充電器、一體化全鋁合金型材搭建的移動臺架（700*500*1500mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板648*713mm）、故障模擬與排除裝置、設備操作說明書。
    除了技術操作層面的培訓，磷酸鐵鋰動力電池組檢測維護實訓臺還強調安全教育。因為不正確的操作可能會導致電池過熱、漏液甚至爆炸的危險情況發生，實訓過程嚴格遵守安全規范是至關重要的。因此，實訓臺上通常會設有緊急停止按鈕和其他安全保護措施，確保在緊急情況下能迅速切斷電源，保護操作人員的安全。
    綜上所述，磷酸鐵鋰動力電池組檢測維護實訓臺不僅是一個技術培訓的工具，更是一個綜合性的學習平臺，它可以幫助技術人員全方位地理解電池工作原理，掌握檢測和維護的關鍵技能，并在保證安全的前提下提高工作效率。隨著新能源技術的不斷進步，這種實訓設備的推廣使用將大大促進整個行業的健康發展。
