在當今的新能源汽車行業中，動力電池組作為動力的核心，其性能和穩定性直接關系到車輛的安全與續航。隨著技術的不斷進步，對于從事該行業的技術人員來說，掌握電池維護和管理的技能變得尤為重要。在這樣的背景下，“動力電池組檢測維護實訓臺”便應運而生，為新能源行業培養高素質技術人才提供了堅實的平臺。
什么是動力電池組檢測維護實訓臺？
動力電池組檢測維護實訓臺是一種專門為教學和實踐操作設計的綜合實驗設備。它模擬真實電動汽車中的動力電池系統，通過一系列精密的儀器和控制系統，使學生能夠在實驗室環境下，進行電池的性能測試、故障診斷及維護操作。這樣的實訓臺不僅能夠提供理論與實踐相結合的學習環境，還能讓學生深入了解動力電池的工作原理和技術細節。

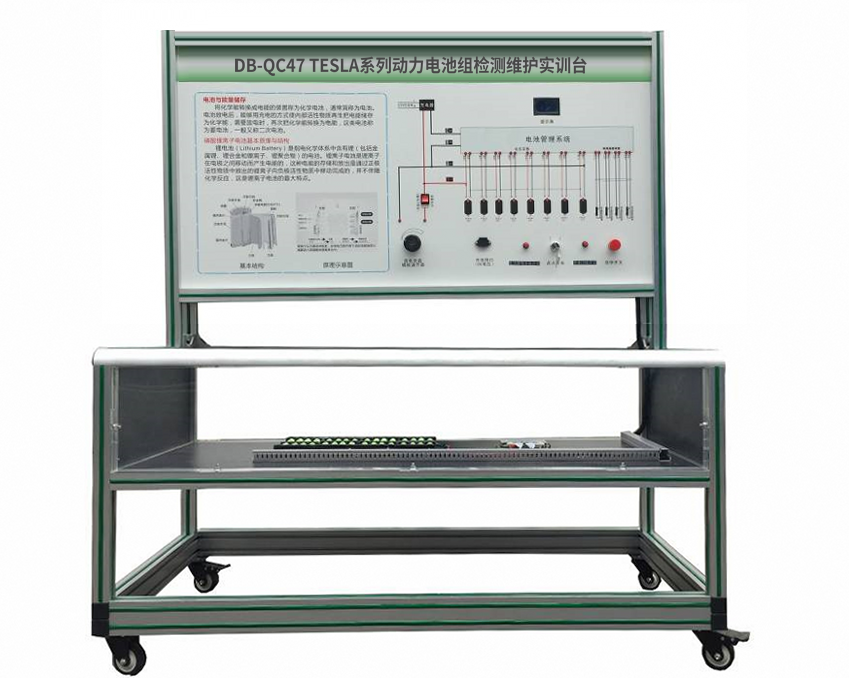

DB-QC47 TESLA系列動力電池組檢測維護實訓臺

一.產品簡介
TESLA系列動力電池組檢測維護實訓臺選用TESLA系列鐵鋰動力電池包總成(8串單體電池），包含其電池管理系統(BMS)實物制作，真實地呈現了動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項；通過比照電路原理圖與實物，可完成動力電池包總成（包含電池組總成、電池管理系統、電池電流與溫度傳感器、直流接觸器）分解與組裝、單體電池電壓和內阻檢測實訓操作。
二.功能特點
1.實訓臺安裝TESLA系列鐵鋰電池模組(18650型三元鋰離子電池,8串單體電池），包含電池管理系統(BMS)，電池管理系統帶均衡、電流測量、單體電壓檢測、高精度庫侖計功能，基于電流對時間計分，準確計算電池剩余容量，充入電量、液晶屏（2.3*9.3cm）顯示等功能。
2.電池包能通電工作，清晰地展示單體電池以及它們的成組方式和連線方式，并可反復進行電池模組的拆裝操作。
3.電池包在實訓臺上的布置方式，滿足方便學員反復拆卸和安裝電池模組的要求。
4.BMS在動力電池包上的安裝位置以及電氣機械連接方式需與原車保持一致，以滿足學員反復拆卸和安裝BMS的要求。
5.實訓臺配備電池充電機，可以給電池補電。
6.學員可以對單體電池電壓和內阻進行實測。
7.電池箱采用透明有機玻璃制作。
8.滿足動力電池組檢測維護實際操作實訓(包含電池組拆裝與組裝、電池充放電檢測、電池性能管理系統檢測、電池組維護實訓)。
9.面板采用4mm厚鋁塑板，面板UV平板噴繪打印有彩色圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理。
10.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
11.設備由立式可移動教學板(帶原理面教板)與水平放置平臺（安裝系統各主要零部件）等構建。
12.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶萬向腳輪，便于移動，并帶鎖止機構。
13.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三.技術規格
1.動力電池類型：特斯拉21700鋰電池4500mah
2.單體電池規格：3.7V4500mah
3.動力電池電壓與容量：3.7V4500mah,8串
4.設備外接電源：交流220V±10% 50Hz (充電工況）
5.工作溫度：-10℃～+50℃
6.設備外形尺寸：700*500*1500（長*寬*高）
7.面板外形尺寸：648*713（長*寬）
四.實訓項目
1.動力電池包（包含BMS）結構與控制原理實訓。
2.動力電池包（BMS）主要零部件功能認知。
3.單體電池充放電實驗。
4.單體電池內阻測試實驗。
5.動力電池包分解與組裝實訓。
6.電池管理系統(BMS)軟件診斷檢測實訓。
五.基本配置
動力電池包及BMS總成、BMS信息顯示液晶屏（2.3*9.3cm）、電池管理系統(BMS)APP軟件、緊急斷電開關、維修開關、電流與溫度傳感器，直流接觸器，放電線性負載，充電器、一體化全鋁合金型材搭建的移動臺架（700×500×1500mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板648×713mm）、故障模擬與排除裝置、設備操作說明書。
    動力電池組檢測維護實訓臺的重要性
    1. 技能提升：通過實訓臺的操作，學員可以掌握動力電池的基本檢測、維護技巧，以及故障排除方法，這對于未來的職業生涯是極其寶貴的。
    2. 安全意識：實訓臺提供了一個安全的實驗環境，讓學員在不接觸實際高壓電池的情況下，了解并學習處理各種潛在的安全問題。
    3. 理論聯系實際：將課堂上學到的理論知識應用到實際操作中，加深理解，提高學習的有效性。
    動力電池組檢測維護實訓臺的主要功能
    - 電池性能測試：包括電池的充放電循環、容量測試、內阻測量等。
    - 故障診斷：通過數據分析和特定工具，識別電池組中可能存在的故障模塊或單體。
    - 維護和修復：學習如何更換損壞的電池單體、清潔和維護連接點等。
    - 數據記錄與分析：收集操作過程中的數據，進行分析，以優化電池的使用和維護策略。
    結語
    隨著新能源汽車行業的蓬勃發展，對專業技術人才的需求日益增長。動力電池組檢測維護實訓臺的出現，不僅為教育機構提供了高質量的教學工具，也為學生打開了通往新能源領域的大門。通過這種實訓臺的學習和實踐，學生們將更加全面地了解動力電池組的技術細節，為他們將來在新能源領域的職業發展打下堅實的基礎。
