移位寄存器指令實驗

實驗五 移位寄存器指令實驗

一、實驗?zāi)康?/strong>
1、掌握移位指令SFTR、SFTL的使用方法。
2、熟悉編譯調試軟件的使用。
二、實驗器材
1、PC機
2、PLC實驗臺（箱）
3、通訊電纜
4、導線若干
三、實驗內容及步驟
1、移位指令：位右移：SFTR；位左移：SFTL

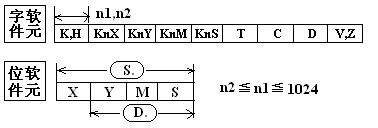

2、指令適用的軟元件：

3、指令格式：




4、指令功能：
對于n1位（移動寄存器的長度）的位元件進行n2位的右移動或左移動的指令（指令執行時執行n2位的移位）。
驅動輸入每一次由OFF→ON變化時執行n2位移位。每移動一次移1位情況時，n2為K1。
5、例程說明



下圖是左移指令（SFTL）的操作過程。
①溢出←Y15～Y14；②Y15～Y14←Y13～Y12；③Y13～Y12←Y11～Y10；
④Y11～Y10←Y9～Y8；⑤Y9～Y8←Y7～Y6；⑥Y7～Y6←Y5～Y4；
⑦Y5～Y4←Y3～Y2；⑧Y3～Y2←Y1～Y0；⑨Y1～Y0←X1～X0；
下圖是右移指令（SFTR）的操作過程。
①溢出←Y20；②Y20←Y21；③Y21←Y22；④Y22←Y23；⑤Y23←Y24；⑥Y24←Y25；⑦Y25←Y26；⑧Y26←Y27；
⑨Y27←X0；
6、輸入上面例程中的程序，觀察程序運行結果。
