一、裝置組成：

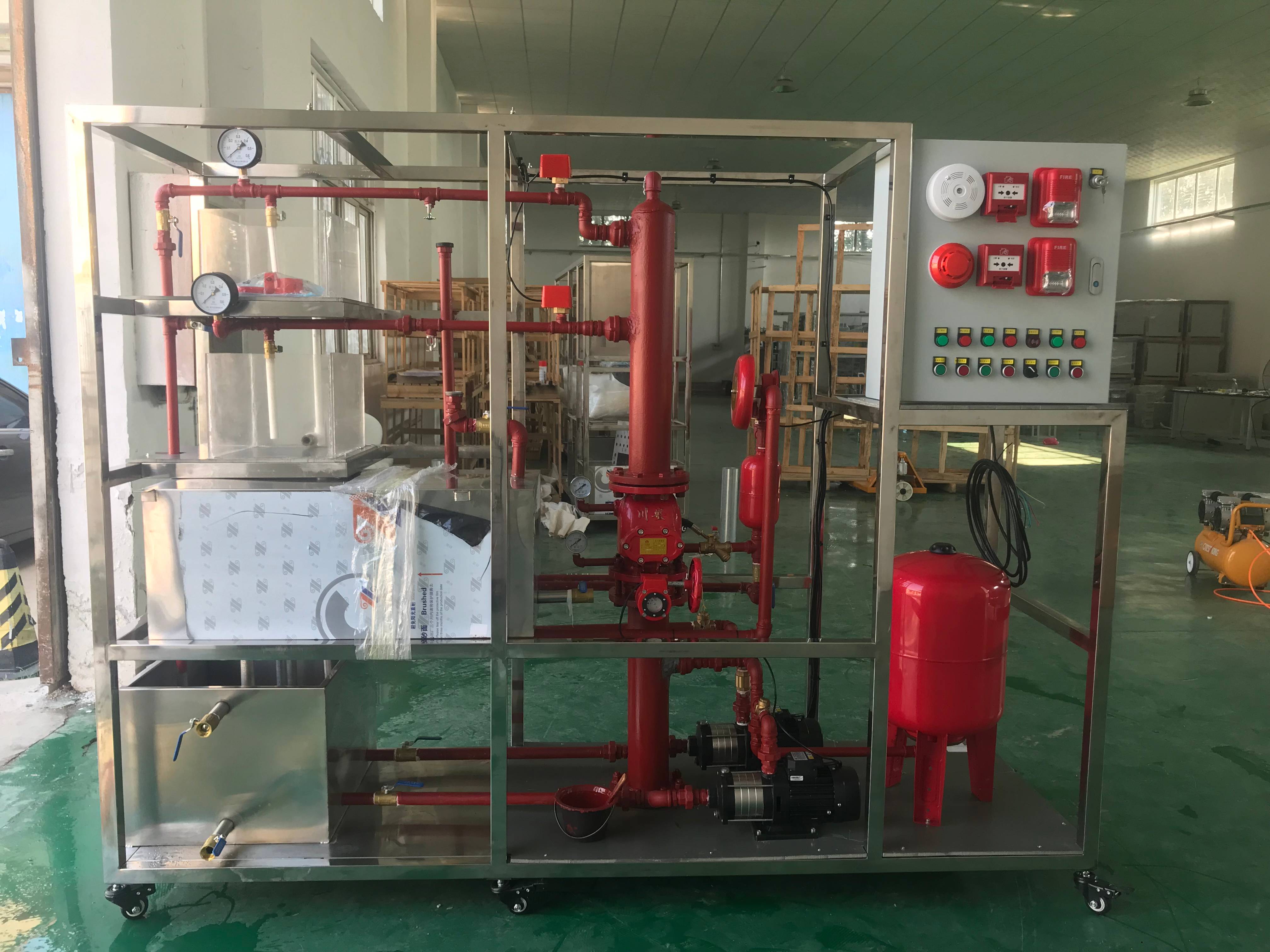

    建筑樓宇消防火災自動報警聯動演示系統全部元器件均采用實物，整個實訓裝置主要由PLC主機、報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。 二、系統實訓功能：
    能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
三、系統技術指標：
1、工作電壓：單相三線220V±5%  50Hz
2、整機容量：＜1500W
3、外型尺寸：1900×790×1800cm3
4、安全保護：具有漏電自動保護裝置
四、可以做的實訓項目
1、控制臺及自動噴水滅火系統原理的認識實驗
2、火警狀態下自動啟動噴水滅火系統的模
3、火警狀態下手動啟動噴水滅火系統的模擬
4、四種類型噴頭的噴水實驗
5、未端試水裝置的實驗
6、排氣閥的認識實驗
7、自動噴水滅火系統與報警主機的聯網實驗（消防主機自配）
8、自動噴水滅火系統的連接與噴頭的安裝
9、自動噴水滅火系統故障的設置與排除
10、按線路圖將各部分連線
11、設計并安裝一個簡易應用系統
12、全真滅火及噴頭性能測試的擴展實驗
五、配置清單

序號	名稱	型號	數量
1	濕式報警閥	ZFDN-100	1個
2	進水信號閥	100	1個
3	PLC主機	三菱FX1N-40MR	1臺
4	閉式噴頭	DN20	1個
5	隱蔽噴頭	DN20	1個
6	壓力表	0.6MP	3只
7	消防水箱		1個
8	消防泵	0.75kw	1臺
9	高位水泵	0.75kw	1臺
10	不銹鋼機架		1個
11	控制柜		1個
12	水管套件		1套
13	銅球閥	1寸DN25	3個
14	止回閥	1寸DN25	2個
15	銅球閥	六分DN20	2個
16	銅球閥	四分DN16	2個
17	1寸渡鋅管		1根
18	六分渡鋅管	DN25	1根
19	彎頭	1寸DN25	10個
20	20彎頭	四分DN16	10個
21	32三通	1寸DN25	5個
22	25三通	六分DN20	10個
23	20三通	四分DN16	3個
24	32外絲	1寸DN25	15個
25	25外絲	六分DN20	6個
26	20外絲	四分DN16	4個
27	100閥 蘭墊		2塊
28	1寸水箱墊片		4塊
29	100轉50大小頭		1個
30	50轉1寸大小頭		1個
31	50轉20大小頭	50轉六分	1個
32	20內絲直通	六分	2個
33	不銹剛軟管	0.5M	2根
34	交流接觸器	220V四位主觸點	3個
35	24V繼電器	16腳	4只
36	開關電源24V	100W-24V	1只
37	電源總開關	DZ47-63-2P-10A	1個
38	教學課件資源		1套
