氣動調節閥是一種控制壓力或流量的調節器。它將一種氣體（通常是空氣）作用于作用于一個驅動元件，使其打開或關閉以控制流量或壓力。調試校準氣動調節閥時，通常需要對驅動機構、調節機構和傳感器進行校準，以確保最佳效率和性能。此外，還需要檢查和維護以確保調節閥可以正常運行，并確保它們能夠精確地控制壓力和流量。

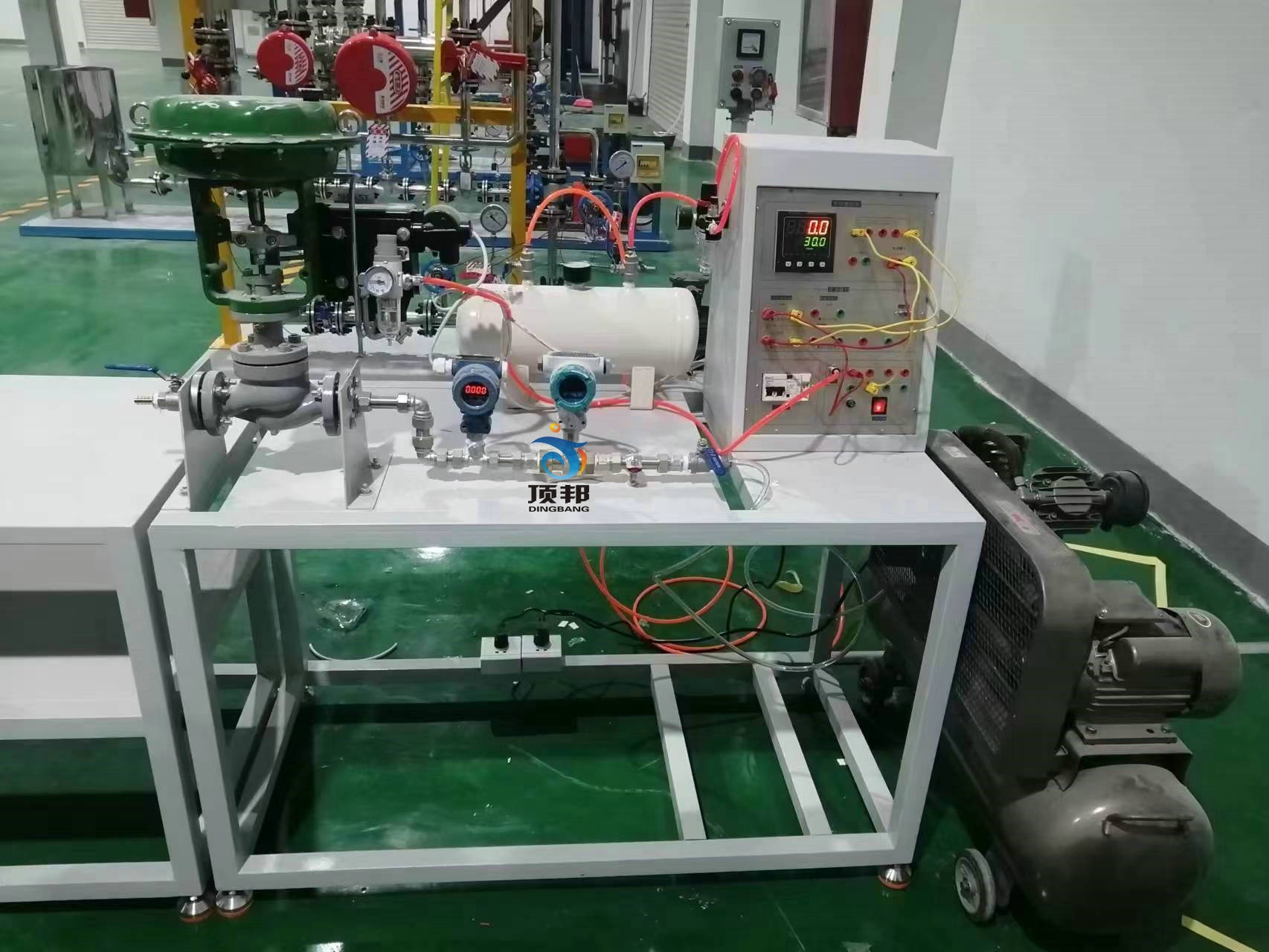

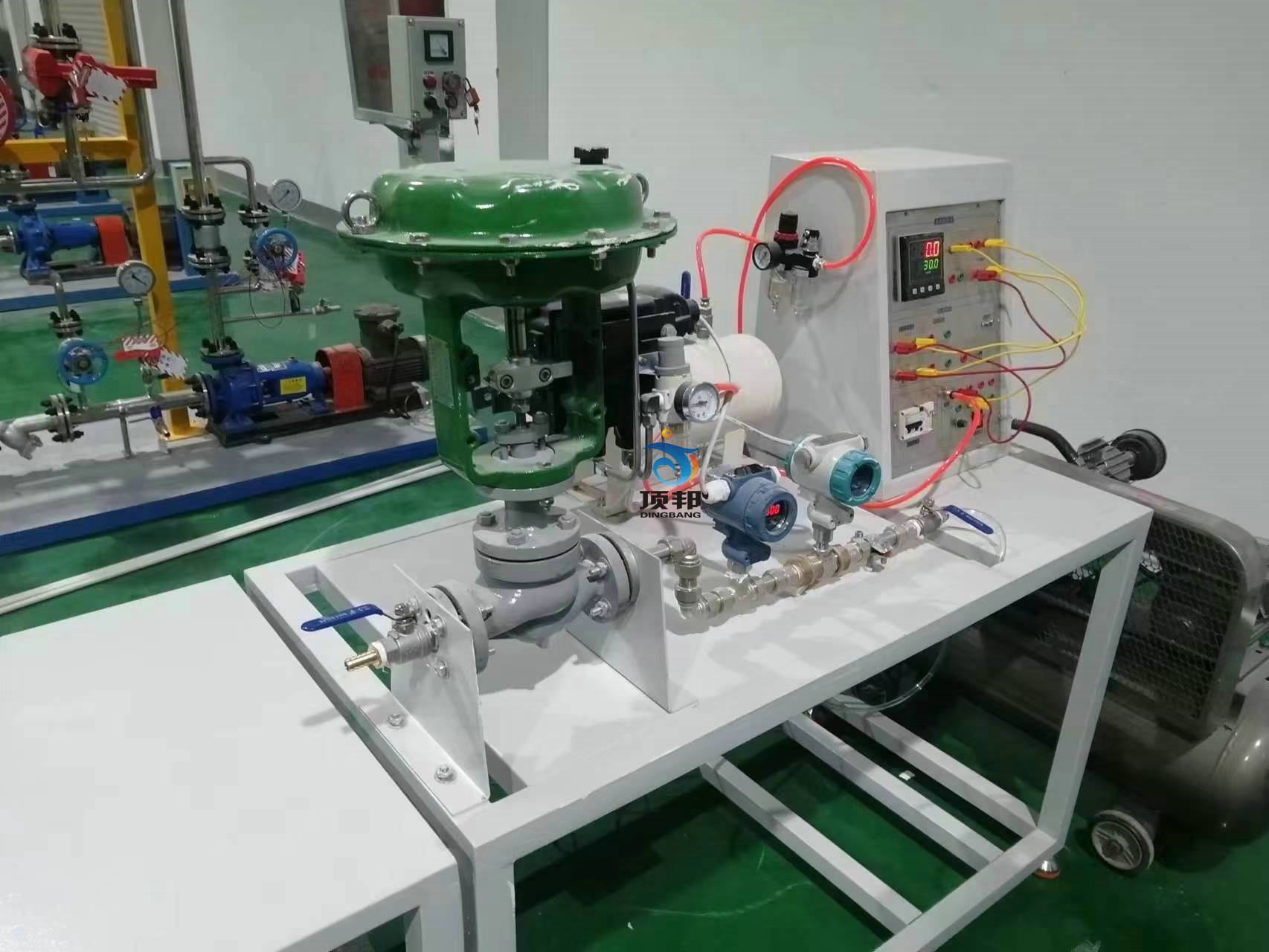

DB-QD33 氣動調節閥拆裝調校實訓裝置

該設備能夠完成以下實訓項目：
1、氣動薄膜控制膜頭的拆解與組裝；
2、閥門定位器在控制閥上的安裝、調試；
3、手操器的電路、氣路連接；
4、調節閥行程校驗；
5、調節閥本體試漏；
6、調節閥泄漏量測試；
操作臺
1、參考尺寸：≥900*600*700mm；
2、實訓臺面采用一級冷軋鋼板
3、實訓臺架采用50*50mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、實訓臺面板。
二．操作盤
1、參考尺寸：≥500*180*600mm；
2、臺面采用一級冷軋鋼板；
3、表面噴塑處理；
4、盤內預留管路閥門安裝位置；
5、轉換開關。
三．漏電開關
電壓220VAC；
四．盤內附件
儀表接線端子、銅管測量管道、電源插座、開關
五．?dāng)?shù)字精密壓力變送器
1、測量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
六．渦輪流量計
1、測量介質：氣體/水；測量范圍：10L/min，壓力：0.8MPa
量范圍：0～0.6Mpa
2、測量介質：氣體；
3、表盤直徑：100mm；
4、安裝方式：儀表盤上安裝；
5、現場顯示
6、輸出4-20mA
七．行程測量專用儀表
1.量程.0-30mm；
2.液晶顯示器；
3.磁性?xún)x表座；
4.測量調節閥行程時專用鏈接件；
5.配數據專用線
八．操作器
1.電源：220VAC或24VDC
2.閥位控制輸出：0～10mA或4～20mA或0～5V或1～5V可選
3.閥位反饋輸入：0～10mA或4～20mA或0～5V或1～5V可選
4.報警繼電器輸出：220VAC/3A或24VDC/3A
5.輸入輸出光電隔離
6.通訊接口：RS485或RS232
九．盤裝測量閥門
材質銅；直徑：6mm；流量20L/min；接口G3/4內、外螺紋。
管路閥門
材質：不銹鋼；
2、公稱通徑DN15，PN1.6Mpa
十一．氣動精密調壓器
1、氣源壓力：0-0.6Mpa；
2、輸出壓力：0.4-400Kpa連續可調；
3、連接形式：ZG1/4″(PT1/4)；
十二．空氣減壓閥
氣源壓力：0-1.0Mpa；輸出壓力：12-600Kpa可調。
十三．氣源緩沖罐材質：A3鋼；參考尺寸：≥Φ89*500mm，防腐處理。
十四．安裝支架
1、材質：碳鋼法蘭；公稱通徑DN32；PN1.6Mpa。
2、支架底部可自由移動；
3、表面鍍鋅處理。
十五．輔助操作臺
1、參考尺寸：≥1200*600*700mm，二層；
2、實訓臺面采用一級冷軋鋼板；
3、實訓臺架采用30*30mm方鋼管焊接，能調整水平；
4、表面噴塑處理；
5、配零部件定位擺放標識；
6、實訓臺面鋪厚度2mm透明膠板。
十六．氣源管道快速接頭
管道直徑：6mm；材質：銅；數量1米
管道直徑：6mm；材質：PVC；數量5米快速接頭5個等滿足使用。
十七、配套工具1套

1	十字螺絲刀	6〞；工具鋼；工程塑料手柄。	1把
2	一字螺絲刀	6〞；工具鋼；工程塑料手柄。	1把
3	開口扳手	10-12；工具鋼。	1把
4	開口扳手	14-17；工具鋼。	1把
5	開口/梅花扳手	13-13；工具鋼。	1把
6	開口/梅花扳手	16-16；工具鋼。	1把
7	活扳手	12〞；工具鋼。	1把
8	梅花扳手	22-24；工具鋼。	1把
9	內六角扳手	8mm；工具鋼。	1把
10	錘子	3磅；工具鋼木質手柄。	1把
11	鏨子	12〞；T11鋼材質。	1把

十八．配套附件、資料
本實訓裝置使用的實訓指導手冊（電子版紙質版1套）
