主頁 > 新聞動態 > 人體感應開關控制樓梯白熾燈電路實驗
2019-08-05 09:46

人體感應開關控制樓梯白熾燈電路實驗

人體感應開關控制樓梯白熾燈電路實驗

一、實驗?zāi)康模?/strong>
   1、了解白熾燈的特點及使用
   2、了解人體感應開關的原理
   3、掌握人體感應開關的接線及使用方法
二、原理說明：
   1、白熾燈
白熾燈是利用電流在燈絲電阻上的熱效應，使燈絲溫度上升到白熾溫度而發光的。白熾燈有螺口燈頭和插口燈頭兩種。
白熾燈的主要工作部分是燈絲，燈絲用熔點溫度高和不易蒸發的鎢制成。40W及以下的燈泡內部抽成真空，40W及以上的燈泡內部抽成真空后又充有少量氬氣或氮?dú)獾榷栊詺怏w，以減少鎢絲揮發，延長燈絲使用壽命。白熾燈發光效率低，大部分電能轉化成熱能，只有百分之十左右轉換成光能。
2、人體感應開關
人體感應開關適用于節能燈及日光燈，具有節能，壽命長、無觸電、無火花、無污染、抗干擾強、安全等特點。適用于樓道、地下室、洗手間、家庭防盜、自動門等作為自動開關用。
開關在光線較暗的環境中能探測到人體活動發出的紅外線，能自動開啟負載。

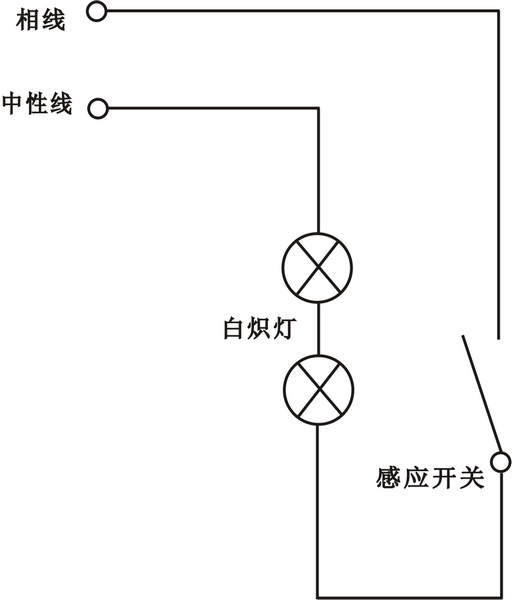

3、實驗原理圖
實驗原理圖
三、實驗器件

序號 名  稱 器 件 標 號 數 量 備 注
1 220v電源 漏電斷路器、熔斷器 1
2 白熾燈 白熾燈1、2 2
3 人體感應開關 人體感應開關 1
4 電線   若干

四、實驗內容
1、根據原理圖畫出接線圖。
2、根據原理圖和接線圖在實訓柜內布線接線。
3、故障排除。
五、實驗方法
1、熟悉實驗裝置的結構及原理。
2、設計畫出跟原理圖對應得布置圖。
3、找出實驗用的元器件，熟悉其結構和原理。
4、用萬用表檢測其好壞。
5、進行接線。
6、用萬用表檢查接線是否正確。
7、申請通電檢驗。
8、分析測試結果。
六、實驗注意事項
1、接線時必須斷開電源。
2、相線必須接進開關。
3、接線要牢固，不露銅，不損傷導線絕緣。
4、開關在光線亮?xí)r不工作，直至光線較暗時才工作。
七、思考題
1、白熾燈常用于什么場合？
2、感應開關有什么特點？應適用于什么場合？
3、白熾燈常見的故障有哪些？
