三相異步電動機接觸器點動控制線路

三相異步電動機接觸器點動控制線路
一、操作所需電器元件明細表

代號 名稱 型號 規格 數量 備注
QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1只
FU 熔斷器 RT－18 配熔體3A 3
KM 交流接觸器 CJX2-0910 線圈AC380V 1
SB 按鈕開關 LAY16 一常開一常閉自動復位 1
XT 接線端子排   AC660V25A 10位
M 三相鼠籠式異步電動機   UN380V(Y)IN0.53A
PN160W		 1臺
二、電路圖

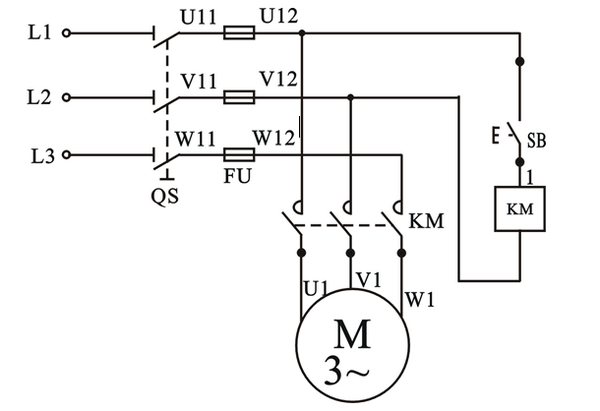

電路圖
當合上電源開關QS時，電動機是不會起動運轉的，因為這時接觸器KM的線圈未通電，它的主觸頭處在斷開狀態，電動機Ｍ的定子繞組上沒有電壓。若要使電動機Ｍ轉動，只要按下按鈕SB，使線圈ＫＭ通電，主電路中的主觸頭KM閉合，電動機Ｍ即可起動。但當松開按鈕SB時，線圈ＫＭ即失電，而使主觸頭分開，切斷電動機M的電源，電動機即停轉．這種只有當按下按鈕電動機才會運轉，松開按鈕即停轉的線路，稱為點動控制線路。這種線路常用作快速移動或調整機床。
三、安裝與接線
布置圖

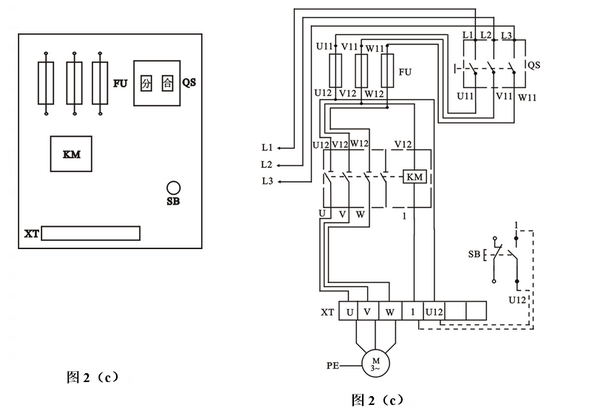

按圖2（b）的布置，所有的元器件接點都已引至端子排上，連線時在端子排上相應的點上引線，控制按鈕等器件要先用萬用表確定常閉常開觸點，然后接線。
四、檢測與調試
檢查接線無誤后，接通交流電源，“合”開關QS，此時電機不轉，按下按鈕SB，電機即可起動，松開按鈕電機即停轉。若電機不能點動控制或熔絲熔斷等故障，則應“分”斷電源，分析排除故障后使之正常工作。
