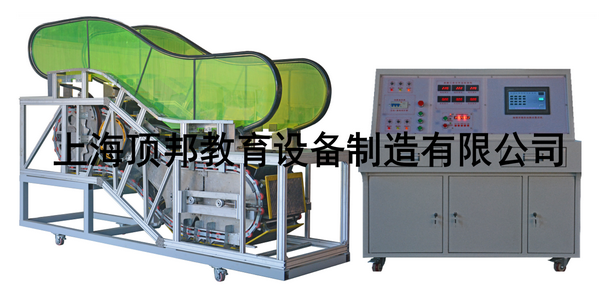

DB-35DT 自動扶梯教學模型實訓裝置

一、設備概述
1.自動扶梯模型實訓考核裝置，是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、鋁合金梯級、梳齒前沿板、電氣控制系統等部分組成。
2.自動扶梯模型實訓考核裝置電源管理器：平時作為時鐘使用，具有設定密碼，實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓考核提供一個統一的標準；電氣控制采用三菱PLC系統；智能故障考核系統采用10寸真彩觸摸屏。扶梯模型配套有電氣故障點設置，學生可以通過故障現象在裝置上檢測、查找故障點，并將其修復。通過在該實訓裝置上的實訓訓練，使學生能夠真正學習和掌握自動扶梯的安裝維修保養技術及技能。
3.整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。

二、技術參數
1、輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz；
2、工作環境：環境溫度為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、模型尺寸：4350mm（長）×1200mm（寬）×2520mm（高）；
移動車：4350mm×1200mm×820mm
控制臺：1200×750×1210mm（長*寬*高）；
5、提升高度：600mm；
6、運載能力：200KG
7、驅動方式：PLC可編程控制，變頻節起動/運行；
8、監控系統：電壓、電流工況實時監控；
9、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、實訓項目
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置包括：曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、制動器、機械鎖緊裝置等。
3、自動扶梯的基本安全操作與使用；
4、梯級的拆裝操作；
5、梳齒板的調整；
6、梳齒前沿板的調整；
7、扶手帶的張緊的調整；
8、梯級鏈張緊的調整；
9、驅動鏈的調整；
10、自動扶梯緊急救援；
11、扶梯安全回路故障查找及排除；
12、扶梯檢修電路故障查找及排除；
13、扶梯安全監控電路故障查找及排除；
14、扶梯動力電路故障查找及排除；
四、智能考核系統
智能故障考核系統：采用10寸真彩觸摸屏，

五、監控系統
扶梯工況實時監控系統及定時兼報警記錄儀
六、曳引裝置（驅動）
由交流電機、專用減速器、制動器、手動盤車和傳動齒輪等組成。
七、驅動鏈輪裝置
1、傳動齒輪采用15mm厚鋁合金板材數控精加工而成，精度高重量輕，不生銹，
2、梯級鏈條采用2mm厚鍍鋅板制作主，鋁制銷軸，傳動平穩，不起銹。
八、梯級（踏板）鏈輪張緊裝置
采用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級伸長而造成梯級（踏板）等相關部件的偏離、晃蕩、沖撞與噪聲。本裝置全部采用鋁合金板材制作。
九、扶手帶驅動裝置
由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。
十、設備主要配置清單

配置	拖動方式		PLC可編程，變頻控制
	角度		30度
	提升高度		600mm
	控制系統		通過光電感應檢測，自動控制
	電動機傳動方式		渦輪蝸桿傳動
	梯級結構		鋁合金梯級，黃色梯級邊框
	電源適應		三相交流電源380V±10%,220V±10%
	梯級寬度		600mm
裝飾	扶壁板		高度	900mm
			材質	彩色半透明有機玻璃
			厚度	8mm
	扶手帶		型式	窄型扶手帶
			色彩	黑色(可選彩色)
			結構	扶手帶為特制防老化制作，內鑲嵌鋼絲，內表面為耐磨、防水滑動層
			內外蓋板	彩色有機玻璃
	梳齒板材質			黃色ABS或鋁合金
	桁架	型材		歐標鋁型材框架結構
		外裝潢		無色透明有機玻璃
	前沿蓋板	材質		方格沖壓不銹鋼
		厚度		2mm材質沖壓而成
安全裝置	相序保護
	電動機短路及過載保護
	PTC熱電阻保護
	超速保護
	電器防反轉裝置
	電路接地故障保護
	扶手帶入口保護
	扶手帶斷帶保護
	梯級鏈監控裝置
	梯級塌陷保護
	梯級速度監控
	梯級運行監控
	軟停車功能
功能特點	主機制動裝置
	節能裝置—變頻控制
	梳齒板安全裝置
	相位保護裝置
	主電路開關
	主機抱閘監控裝置
	停止開關
	缺梯級監控裝置
	踏板安全裝置
	手動盤車輪
	主機手輪開關
	扶手帶防靜電裝置
	警告標志
	急停按鈕
