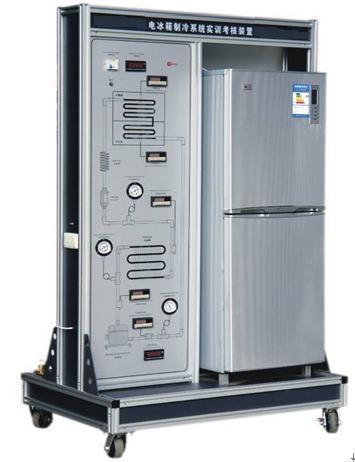

電冰箱維修
一、實訓目的
l ）了解電冰箱常見故障，掌握電冰箱常見故障分析判斷方法。
2 ）掌握電冰箱冰堵、臟堵維修工藝。
3 ）掌握電冰箱泄漏檢修工藝。
4 ）掌握R134a 電冰箱檢修工藝
5 ）掌握R600a 電冰箱檢修工藝。
二、相關理論和技能
1 ．電冰箱故障
由于家用電冰箱主要由制冷系統和電氣系統兩大部分組成，制冷系統的作用是保證電冰箱能制冷，并能達到規定的溫度，而電氣系統的作用是使電冰箱正常起動，并在制冷系統工作正常的前提下，保證電冰箱能正常運轉（包括壓縮機的
開、停正常，間冷式電冰箱自動融霜等）。
( l ）電冰箱臟堵、冰堵故障
電冰箱臟堵的重要原因是制冷系統內部不清潔，在加工和組裝過程中有雜質。
電冰箱冰堵是因制冷系統真空處理不良，系統內含水量過大或制冷劑本身含
水量超過允許含量，或制冷系統打開后長時間不進行維修等原因造成的。
臟堵通常發生在過濾器進口或毛細管，而冰堵通常發生在毛細管出口處。
冰堵、臟堵通常的處理方法是更換干燥過濾器。
( 2 ）電冰箱泄漏故障電冰箱制冷系統產生泄漏后，通過打壓檢漏后，找出泄漏點并進行修補，以保證制冷系統的密封性。
l ）對外掛冷凝器及連接管道泄漏點的修補。電冰箱外掛冷凝器和外部連接管道泄漏點，一般發生在銅一銅焊接點或銅一鐵焊接點，只需將泄漏點處理干凈后，用銅焊或銀焊焊接即可。
2 ）對內藏式冷凝器及蒸發器泄漏點的修補。
( 3 ）電冰箱壓縮機故障壓縮機是電冰箱最重要的部件，它是電冰箱的心臟，決定了電冰箱的使用壽命。壓縮機常見故障分為機械故障（壓縮機部分的故障）和電氣故障兩大類。
l ）電動機在殼內與冷凍油和制冷劑長期接觸，處于高溫、高壓的工作環境中，會因制冷劑或冷凍機油中的水分含量過高，導致絕緣材料的絕緣程度下降甚至遭到破壞，電動機繞阻發生短路。
2 ）電動機長期高速旋轉，可能使摩擦副出現磨損，配合間隙增大，噪聲變大。
3 ）由于起動器和過載保護器發生故障，使壓縮機不能正常起停，電動機繞組電流過大，使繞組過熱而燒壞。
4 ）壓縮機久置不用或潤滑油供油系統出現故障，摩擦部件得不到潤滑出現“咬死”, 致使壓縮機無法起動運轉。
5 ）電冰箱在搬運過程中，因傾斜或振動過度，使壓縮機殼體內的機體減振彈簧脫落，致使機體與機殼在運轉過程中產生使人厭煩的機械撞擊聲等。
( 4 ）間冷電冰箱融霜電路故障間冷式電冰箱融霜系統由融霜定時器、融霜溫控器、溫度熔絲、加熱器組成。
2 ．R134a 電冰箱
R134a 是一種新型無公害的制冷劑，是R12 的替代品，它屬于氫氟化碳化合物( C2H2F4 ），在常溫下R134 。無色，輕微醚類氣味，不易燃，沒有可測量的閃點，它對皮膚、眼睛無刺激，不會引起皮膚過敏，在暴露時會產生輕微毒性，工作場所每天8h 吸入量不應超過l000×10-6。
3 . R600a 電冰箱
R600a 又名異丁烷，屬碳?xì)浠�合物，R600a 無色微溶于水，性能穩定，煉油廠就可生產，價格低；潤滑油仍可采用R12 系統的礦物油，對系統材料無特殊要求，與水不發生化學反應，不腐蝕金屬。不足之處是R600a 與空氣混合，在一定的濃度范圍內遇明火會發生爆炸，爆炸極限為1.8％～8.4%(體積比)，所以安全是最應注意的問題。
三、實訓設備和材料
1 ）脹管器           1 套
2 ）擴管器           1 套
3 ）割管器           1 把
4 ）彎管器           1 把
5 ）封管鉗           1 把
6 ）萬用表           1 只
7 ）雙表組閥總成     1 套
8 ）電子檢漏儀       1 只
9 ）定量加液器       1 只
10 ）焊接設備        1 套
11 ）銅管            若干
12 ）電冰箱          1 臺
13 ) R134a 電冰箱    1 臺
14 ) R600a 電冰箱    1 臺
四、實訓步驟
1 ．電冰箱壓縮機故障實訓
( l ）故障現象  電冰箱不起動。
( 2 ）故障分析
l ）接通電源，打開溫控器開關。
2 ）將萬用表調至交流220V 擋，測量發現壓縮機已經通電。
3 ）切斷電冰箱電源，將萬用表調至Rx1n 擋，測量壓縮機端子之間的電阻值。發現壓縮機起動繞組斷路。
4 ）壓縮機壞，更換壓縮機。
( 3 ）故障排除操作步驟
l ）切斷電冰箱電源。
2 ）放掉制冷劑。從壓縮機的加液工藝管或干燥過濾器的抽真空管的頂端15～20mm處切斷，將制冷系統中制冷劑放出，為防止冷凍油噴出，切口不宜過大，如切口過大有冷凍油噴出，可用布敷蓋在切口上。
3 ）待制冷系統中的制冷劑放干凈后，將損壞的壓縮機的高低壓連接管連接部位用氣焊熔開，將壓縮機底板上的固定螺栓松開，取下舊壓縮機。
4 ）將新壓縮機裝上防振橡膠墊后，重新固定到電冰箱底上。
5 ）重新焊接吸、排氣管道。
6 ）在新壓縮機工藝管道上，焊上修理工藝接口。
7 ）用軟管連接修理表閥及氮氣減壓閥和氮氣瓶。
8 ）加壓至O.8MPa ，檢漏。
9 ）抽真空，加氟利昂。
10 ）通電運行，調節氟利昂的充注量。
11 ）電冰箱正常開停3～4 次后，用封口鉗和氣焊封口。
12 ）電冰箱運轉正常，故障消除。
2 ．電冰箱臟堵維修實訓
( l ）故障現象電冰箱不制冷。
( 2 ）故障分析
1 ）接通電源，打開溫控器開關，電冰箱能夠正常運轉。
2 ）初步判斷電冰箱為系統故障。
3 ）用手摸冷凝器和壓縮機排氣管發燙。
4 ) 5min 后冷凝器和壓縮機排氣管變冷，壓縮機聲音變低。
5 ）初步判斷電冰箱為系統臟堵。
6 ）切斷電冰箱電源。
7 ) 10min 后切開電冰箱工藝管，放掉系統中的氟利昂。發現系統中的氟利昂比較多，確認電冰箱為系統臟堵。
8 ）吹污、更換過濾器。
( 3 ）故障排除操作步驟
l ）用氣焊在工藝管上焊好工藝接口。
2 ）用氣焊槍拆下舊過濾器。
3 ）用軟管連接修理表閥及氮氣減壓閥和氮氣瓶。
4 ）打開修理表閥和氮氣表閥，加壓至0.6MPa 左右，用手分別按住冷凝器或毛細管的一端進行吹污。吹污操作進行5～6 次。
5 ）吹污完成后，關閉修理表閥和氮氣表閥。
6 ）用氣焊焊上新干燥過濾器。
7 ）重新加壓至0.8MPa ，檢漏。
8 ）抽真空，充注制冷劑。
9 ）通電運行，調節氟利昂的充注量。
10 ）電冰箱正常開停3～4 次后，用封口鉗和氣焊封口。
11 ）電冰箱運轉正常，故障消除。
3 ．電冰箱內漏維修實訓
( l ）故障現象電冰箱不制冷。
( 2 ）故障分析
l ）接通電源，打開溫控器開關，電冰箱能夠正常運轉。
2 ）用手摸冷凝器和壓縮機排氣管不熱。
3 ）用耳朵聽系統中沒有制冷劑流動聲。
4 ）初步判斷電冰箱為系統泄漏。
5 ）切開電冰箱工藝管，放掉系統中的氟利昂。發現系統中的氟利昂很少，
確認電冰箱為系統泄漏故障。
6 ）用軟管連接修理表閥及氮氣減壓閥和氮氣瓶。
7 ）打開修理表閥和氮氣表閥，加壓至0.8MPa 。檢漏發現外部冷凝器和連接管道無漏點。確認系統內漏，需開背修理。
( 3 ）故障排除操作步驟
l ）首先在電冰箱背部薄鋼板上畫好線，（一般距離電冰箱邊框3cm ) ，然后用切割機沿畫線切開，取下薄鋼板（如背部是外掛式冷凝器，應先焊下冷凝器）。
2 ）沿回氣管方向，小心挖出保溫材料（注意內部管道和電線，也不要太深以免破壞冰箱內膽），直至內藏管道及接口完全暴露出來可以維修為止。
3 ）用氮氣對內部管道系統重新進行打壓（O.8MPa ）檢漏，直至找出漏點，并做好記號，以便維修。
4 ）對漏點部分進行清理，然后用膠粘劑或氣焊進行修補。用氣焊進行修補時，由于維修空間較小，應在內膽側用薄鐵板作防護，火焰強度不宜過大，速度要快（毛細管可直接更換）。
5 ）保壓。修補完成后，應對內藏管道再次用氮氣打壓進行檢漏，并保壓24h （用膠粘劑維修的管道，一定要膠粘劑完全固化24h 后方可進行打壓檢漏并保壓）。
6 ）確認保壓成功后，進行發泡修補。
7 ）發泡完成后，進行適當修整，剪一塊與冰箱后壁一樣大小的鍍鋅鐵板，用鉚釘鉚至原冰箱壁板上。
8 ）重新連接好電冰箱系統。
9 ）抽真空，充注氟利昂。
10 ）通電運行，調節氟利昂的充注量。
11 ）電冰箱正常開停3～4 次后，用封口鉗和氣焊封口。
12 ）電冰箱運轉正常，故障消除。
4 ．間冷電冰箱融霜電路維修實訓
( l ）故障現象電冰箱不起動。
( 2 ）故障分析
l ）接通電源，打開溫控器開關。
2 ）將萬用表調至交流220V 擋，測量發現壓縮機沒有通電。
3 ）切斷電冰箱電源，將萬用表調至Rx1n擋，逐個測量溫控器、融霜定時器、融霜溫控器、熔霜熔絲及融霜加熱器。檢查發現融霜加熱器斷路。
4 ）電冰箱在融霜時，融霜加熱器燒壞，造成融霜定時器不工作，從而導致電冰箱不工作。
( 3 ）故障排除操作步驟
l ）更換融霜加熱器。
2 ）接通電源，重新開機后，故障消除。
5 ．R134a電冰箱維修實訓
( l ）系統抽真空、加氟利昂的操作步驟R134a 抽真空充注的基本操作方法與R12 相同，但設備要求略有不同，操作時注意區別。
1 ）連接電冰箱、真空泵、組表及R134a 專用充注機。
2 ）打開真空表及真空泵閥門開關，進行抽真空。
3 ）抽真空30min。后，并確認系統壓力至-750mmHg以下，關閉真空表閥門及真空泵閥門。
4 ）系統靜置片刻，觀察系統壓力有無回升，如有回升請檢查連接軟管。
5 ）確認真空度達到要求后，給系統充注R134a 。
6 ）系統運行調試。
( 2 ）系統維修操作工藝R134a 電冰箱系統維修與R12 系統維修基本一致，但是由于R134a 化學性能不穩定，容易與水發生去鹵反應，而使系統管道內酸化、銹蝕，阻塞系統，造成電冰箱無法修理，所以系統在修理過程中一定要充氮置換焊接管道。具體操作方法如下（以更換過濾為例）:
l ）切開冰箱工藝口，將系統中的制冷劑完全排放。
2 ）拆下電冰箱干燥過濾器。
3 ）在工藝管道上焊上工藝接口，并連接好氮氣減壓閥及氮氣瓶，用O.3MPa 壓力充氮氣約10s ，確認高低壓管道均有氮氣排出。
4 ）焊接好電冰箱過濾器。
5 ）充人氮氣，打壓檢漏。
6 ）抽真空、加氟利昂。
7 ）運行調試。
8 ）封口檢漏。
9 ）運轉，交付使用。
6 . R 600a電冰箱維修實訓
系統維修操作步驟
l ）檢查專用打孔鉗松緊，調至合適。
2 ）將排氣管引至室外，用專用打孔鉗卡在干燥過濾器處，排放制冷劑。
3 ）起動壓縮機，運行5min 后停止。振動壓縮機以便使與冷凍油兼容的部分制冷劑排放出來，暫停3min 后再接通電源起動壓縮機將制冷系統內的制冷劑含量減少至最小。
4 ）斷開電源，密封干燥過濾器的排氣孔。
5 ）將專用打孔鉗卡在壓縮機的工藝管處，用專用真空泵抽真空（將排氣管置于室外），抽真空時間不少于10min。
6 ）再次接通電源起動壓縮機，運轉1min，然后停機，重復抽真空10min。
7 ）用割管器拆除壓縮機、干燥過濾器，并用氮氣將管路吹50s以上。
8 ）更換相應部件，焊接各接口（或用鎖環連接各接口）。
9 ）充加氮氣檢漏，檢查不漏后放掉氮氣抽真空20min 以上。
10 ）充注制冷劑，運行調試。由于R600a 制冷劑的充注量比R12 少得多，要使用較高精度的制冷劑充注設備。
11 ）電冰箱正常運轉后，用專用封口維修接頭洛克令（Lokring）進行封口。
12 ）用肥皂水檢漏。
13 ）電冰箱插上電源運行，交付使用。
