太陽能光伏并網發電教學實驗臺
[規格型號]： DB-PV22
[產品名稱]： 太陽能光伏并網發電教學實驗臺
[價　　格]： 詢價
[產品參數]：
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
一、系統實訓應用范圍：
主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

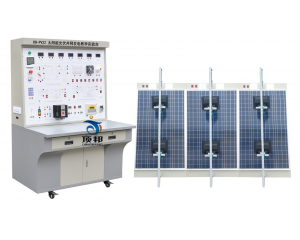

光伏并網發電系統實訓臺

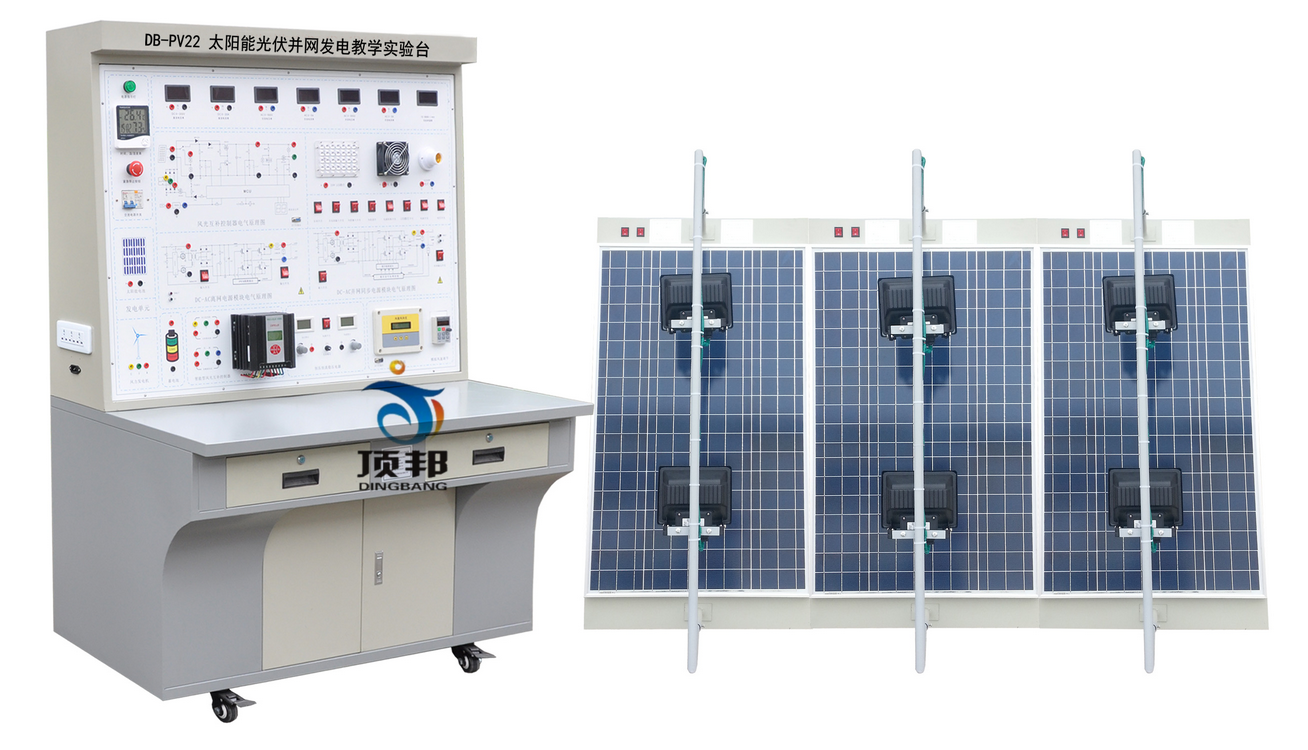

光伏并網發電系統實訓臺

二、教學及研究實訓項目
2、1、 光伏能量變換實驗
實驗1、光伏陣列單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、陣列電子最大功率跟蹤器原理。
實驗4、陣列匯流與防雷接地原理。
實驗5、陣列結構件、防腐安裝原理。
實驗6、最大功率跟蹤器與光伏轉換提效實驗。
實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗9、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗10、陣列低、中、高通過開關組合后能量變換實驗。
實驗11、光感儀和風速傳感儀各自作用實效實驗。
2、2、同步逆變電源實驗
實驗1、逆變電源單元組成原理。
實驗2、逆變電源MPPT的最大功率跟蹤控制方法的實驗。
實驗3、逆變電源輸出功率與光伏能量變換的實驗。
實驗4、MPPT與電子跟蹤器有效結合和分離控制方面的比較實驗。
實驗5、晴天，多云，陰雨天情況下逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗6、逆變器并入的電網供電中斷，逆變器應在2s內停止向電網供電，同時發出警示信號的防孤島效應保護試驗。
實驗7、逆變電源直流輸入欠電壓控制實驗。
實驗8、輸入電壓為額定值，負荷滿載時距離設備水平位置1m處，的噪聲測試實驗。
三、運行技術條件（單相輸出）
◆ 光伏陣列輸出電壓 22VDC
◆ 并網輸出電壓180～260VAC
◆ 并網頻率范圍47.8～51.2Hz
◆ 效率94.5%
◆ 功率因數>0.99
◆ 最大功率跟蹤10.8～28VDC
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度﹤90﹪（25℃）
◆ 保護功能： 防雷、極性反接、短路、漏電、過熱、孤島效應、過載保護、電網過欠壓、電網過欠頻保護、接地故障保護等。
3、系統單元組成
3、1、光伏陣列單元： 在室外修建約3平方米的平臺或者陽臺，安裝支架，鋪設總峰值功率為300W的光伏陣列。 在條件允許的情況下，光伏陣列可選用三種不同類型的太陽能電池進行實驗（單晶硅、多晶硅、非晶硅）。
3、2、逆變控制單元：系統根據實驗的需要，通過開關單元的開和關，最多可以實現 3臺不同型號和產地的并網逆變器同時運行，配備 同時并網通道，可滿足對比實驗和各種數據采集的需要。
3、3、開關控制單元：所有系統內外單元的引線經隔離開關接至各自的跳線端子上，在實驗過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。
3、4、方陣連接單元：示意接線面板上,最小單元的引線經隔離開關接至各自的跳線端子，根據實驗的需要，可以用跳線自由地組合成不同開路電壓17.5～60VDC ，峰值功率50～300W的系統。
3、5、顯示單元：方陣電壓、電流。逆向交流電壓、電流、頻率、功率、無功。正向交流電壓、電流、頻率。設備工作溫度、電池方陣溫度、實驗室溫度和濕度、實驗記時時鐘、逆向電量計量、正向電量計量。
四、設備配置清單
序號 名   稱 型  號 數量 單位 價格
1 并網操作實驗臺   1 臺
2 太陽能電池板   300 W
3 同步逆變電源   1 臺
4 支架   1 套
5 電線、電纜   1 套
6 實驗附件   1 套
價格合計：


友情提示：

1、貨品驗收：閣下收貨時請檢查太陽能光伏并網發電教學實驗臺的貨品外觀，核實太陽能光伏并網發電教學實驗臺的數量及配件，拒收處于受損狀態的太陽能光伏并網發電教學實驗臺；

2、質保：頂邦將為閣下提供太陽能光伏并網發電教學實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對太陽能光伏并網發電教學實驗臺的免費維修，超出條件承諾時提供對太陽能光伏并網發電教學實驗臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌奶柲芄夥⒕W(wǎng)發電教學實驗臺選型錯誤或太陽能光伏并網發電教學實驗臺購買數量錯誤，造成太陽能光伏并網發電教學實驗臺的退換貨要求，將不被接受；

4、貨期：太陽能光伏并網發電教學實驗臺的發貨期為參考值，如您需要了解太陽能光伏并網發電教學實驗臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對太陽能光伏并網發電教學實驗臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關太陽能光伏并網發電教學實驗臺的咨詢。
