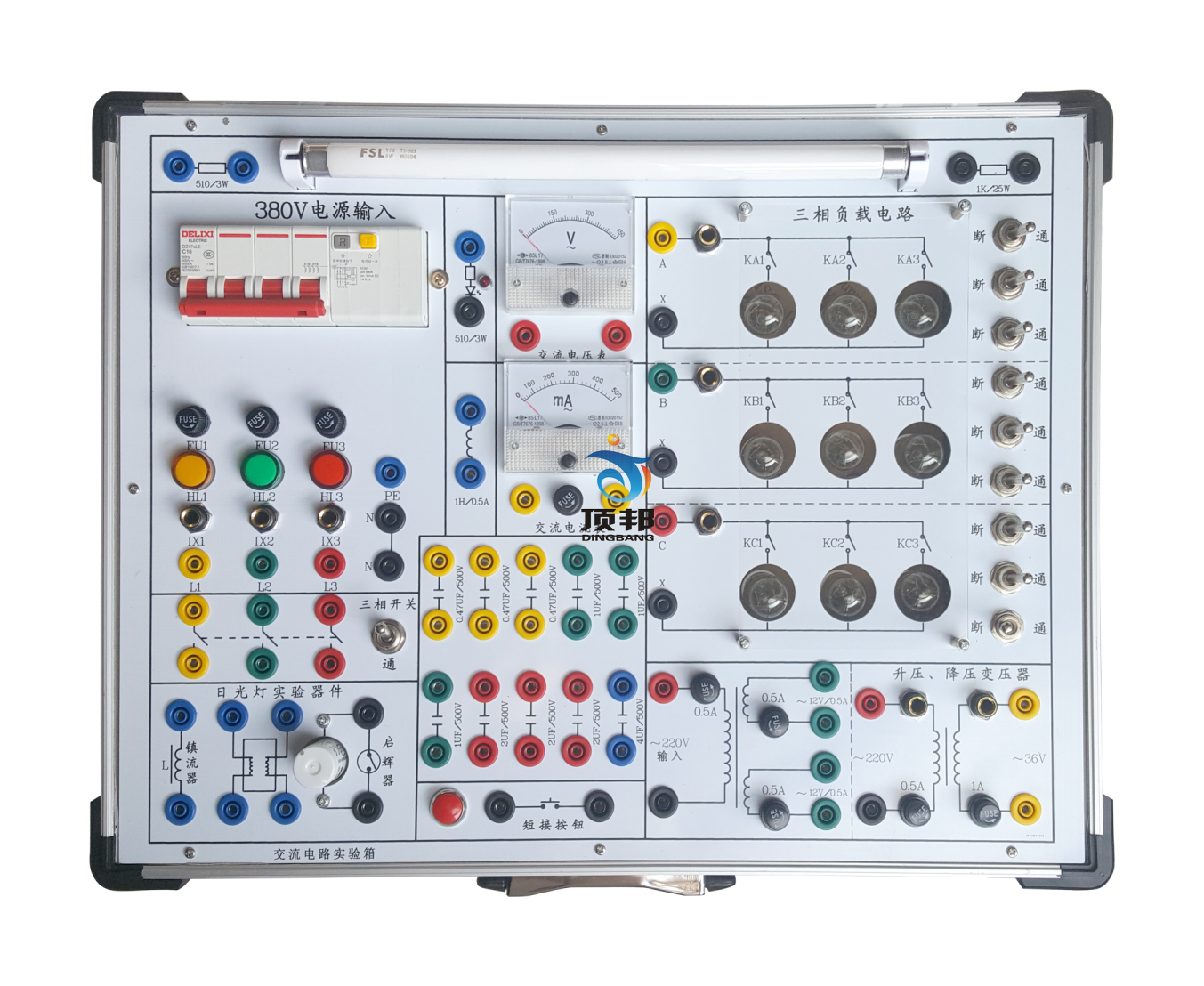

交流電路試驗箱，交流電路實驗箱
2025-04-19 07:47交流電路實驗箱是一種用于教學和實驗的設備，專門設計用于研究交流電路的特性、參數測量及實驗驗證，幫助學生深入理解交流電路的基本原理和應用。
一、主要功能
交流電路參數測量
實驗箱配備交流電壓表、交流電流表和功率表，可測量元件兩端的電壓、流過元件的電流及消耗的功率，通過計算得出阻抗、功率因數等參數。
三相電路實驗
設有Y型和△型變換的三相燈組負載，支持三相電路的電壓、電流測量及相序分析。
日光燈電路實驗
包含鎮流器、啟輝器、日光燈管及功率因數補償電容，可研究日光燈電路的工作原理及功率因數提高方法。
變壓器與互感器實驗
配備多繞組變壓器和電流互感器，支持變壓器的電壓、電流變換關系測試及互感器原理驗證。
元件特性測試
提供電阻、電感、電容等元件，可測試其參數并分析其在交流電路中的特性。
二、技術特點
集成化設計
將交流電源、測量儀表、負載及實驗元件集成于一體，結構緊湊，操作方便。
安全保護
配備漏電保護、短路保護及安全插座，確保實驗操作安全。
擴展性
提供分立元件和擴展接口，支持用戶自定義實驗電路。
標準化接口
采用國家標準的安全插座和實驗導線，接觸可靠，壽命長。
三、典型應用
教學實驗：用于“電工基礎”“電路原理”“電路分析”等課程的實驗教學，幫助學生掌握交流電路的基本理論。
科研驗證：支持科研人員對交流電路新理論、新方法的驗證。
技能培訓：為電工、電子技術員等提供實操訓練，提升專業技能。
四、典型實驗示例
用三表法測量交流電路等效參數
通過測量電壓、電流和功率，計算元件的阻抗、電阻和電抗。
三相交流電路電壓、電流的測量
研究三相電路中電壓、電流的相位關系及線電壓與相電壓的關系。
日光燈電路及功率因數的提高
分析日光燈電路的功率因數，并通過并聯電容提高功率因數。
單相鐵心變壓器特性的測試
測量變壓器的電壓比、電流比及效率。
1、電源：交流輸入三相四線380V±10%，配4芯電源插頭。
2、配三相四線帶漏電保護電源開關。
3、有三路短路保護、三路電源指示燈、三相四線電源輸出接線端子和三路電流測量接口。
4、配三相燈組負載：每相有三個15W燈泡，用3只開關控制通斷，共9只燈泡。每相留有電流測量插孔1對，便于相電流的測量。
5、日光燈器件組：設有10W鎮流器、10W日光燈管、啟輝器以及用于改善功率因數的高壓電容（1µF/500V、2.2uf/500V、0.47µF/500V各3個）。
6、日光燈管和燈腳裝在電路板的正面，方便燈管的維修維護。
7、日光燈管上面裝有亞克力板保護罩，既能保護燈管又能保護實驗者的安全。
8、R、L、C元件特性組：設有1kΩ/25W功率電阻、1H/0.5A電感及4µF/500V高壓電容各一只，通過實驗可測試各元件的參數。
9、36V/220V升降壓鐵芯變壓器 1只，原、副邊均設有電流插座便于電流的測試，可測量原、副邊電流，通過實驗可掌握變壓器參數測試的方法，并了解電壓、電流和阻抗的變換關系。
10、雙繞組變壓器1只：220V/雙路12V。通過實驗可掌握變壓器原、副邊同名端，副邊雙繞組同名端的判斷方法，進一步理解同名端在變壓器應用中的意義。
11、交流電路實驗箱設置交流電壓表一只，量程0～450V；交流電流表一只，量程0～500mA，帶有短路保護。
12、三相燈組上裝有有機玻璃保護罩，既防止燈泡損壞，又保護實驗導線不被燙壞，還保護了安全。
13、交流電路實驗箱箱子設計有專用接地保護設施。
14、配置獨立三相開關1個（9腳），短接按鈕1個。
15、配置510/3W電阻2個，配置發光二極管2個。
16、配套自鎖緊護套實驗導線12根（紅、黃、綠、黑各3根），電流接口線1根。
17、可選配耦合電感1對，通過實驗可進一步理解電流互感器的原理。
18、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 486×366×148mm。
二、實驗項目
1、用三表法測量交流電路等效參數
2、正弦穩態交流電路相量的研究
3、單相鐵心變壓器特性的測試
4、三相交流電路電壓、電流的測量
5、三相電路功率的測量
6、功率因數及相序的測量
7、日光燈電路接線
8、日光燈電路及功率因數的提高
9、電流互感器實驗
相關產品：
一、主要功能
交流電路參數測量
實驗箱配備交流電壓表、交流電流表和功率表，可測量元件兩端的電壓、流過元件的電流及消耗的功率，通過計算得出阻抗、功率因數等參數。
三相電路實驗
設有Y型和△型變換的三相燈組負載，支持三相電路的電壓、電流測量及相序分析。
日光燈電路實驗
包含鎮流器、啟輝器、日光燈管及功率因數補償電容，可研究日光燈電路的工作原理及功率因數提高方法。
變壓器與互感器實驗
配備多繞組變壓器和電流互感器，支持變壓器的電壓、電流變換關系測試及互感器原理驗證。
元件特性測試
提供電阻、電感、電容等元件，可測試其參數并分析其在交流電路中的特性。
二、技術特點
集成化設計
將交流電源、測量儀表、負載及實驗元件集成于一體，結構緊湊，操作方便。
安全保護
配備漏電保護、短路保護及安全插座，確保實驗操作安全。
擴展性
提供分立元件和擴展接口，支持用戶自定義實驗電路。
標準化接口
采用國家標準的安全插座和實驗導線，接觸可靠，壽命長。
三、典型應用
教學實驗：用于“電工基礎”“電路原理”“電路分析”等課程的實驗教學，幫助學生掌握交流電路的基本理論。
科研驗證：支持科研人員對交流電路新理論、新方法的驗證。
技能培訓：為電工、電子技術員等提供實操訓練，提升專業技能。
四、典型實驗示例
用三表法測量交流電路等效參數
通過測量電壓、電流和功率，計算元件的阻抗、電阻和電抗。
三相交流電路電壓、電流的測量
研究三相電路中電壓、電流的相位關系及線電壓與相電壓的關系。
日光燈電路及功率因數的提高
分析日光燈電路的功率因數，并通過并聯電容提高功率因數。
單相鐵心變壓器特性的測試
測量變壓器的電壓比、電流比及效率。
DB-SD31 交流電路實驗箱
1、電源：交流輸入三相四線380V±10%，配4芯電源插頭。
2、配三相四線帶漏電保護電源開關。
3、有三路短路保護、三路電源指示燈、三相四線電源輸出接線端子和三路電流測量接口。
4、配三相燈組負載：每相有三個15W燈泡，用3只開關控制通斷，共9只燈泡。每相留有電流測量插孔1對，便于相電流的測量。
5、日光燈器件組：設有10W鎮流器、10W日光燈管、啟輝器以及用于改善功率因數的高壓電容（1µF/500V、2.2uf/500V、0.47µF/500V各3個）。
6、日光燈管和燈腳裝在電路板的正面，方便燈管的維修維護。
7、日光燈管上面裝有亞克力板保護罩，既能保護燈管又能保護實驗者的安全。
8、R、L、C元件特性組：設有1kΩ/25W功率電阻、1H/0.5A電感及4µF/500V高壓電容各一只，通過實驗可測試各元件的參數。
9、36V/220V升降壓鐵芯變壓器 1只，原、副邊均設有電流插座便于電流的測試，可測量原、副邊電流，通過實驗可掌握變壓器參數測試的方法，并了解電壓、電流和阻抗的變換關系。
10、雙繞組變壓器1只：220V/雙路12V。通過實驗可掌握變壓器原、副邊同名端，副邊雙繞組同名端的判斷方法，進一步理解同名端在變壓器應用中的意義。
11、交流電路實驗箱設置交流電壓表一只，量程0～450V；交流電流表一只，量程0～500mA，帶有短路保護。
12、三相燈組上裝有有機玻璃保護罩，既防止燈泡損壞，又保護實驗導線不被燙壞，還保護了安全。
13、交流電路實驗箱箱子設計有專用接地保護設施。
14、配置獨立三相開關1個（9腳），短接按鈕1個。
15、配置510/3W電阻2個，配置發光二極管2個。
16、配套自鎖緊護套實驗導線12根（紅、黃、綠、黑各3根），電流接口線1根。
17、可選配耦合電感1對，通過實驗可進一步理解電流互感器的原理。
18、機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 486×366×148mm。
二、實驗項目
1、用三表法測量交流電路等效參數
2、正弦穩態交流電路相量的研究
3、單相鐵心變壓器特性的測試
4、三相交流電路電壓、電流的測量
5、三相電路功率的測量
6、功率因數及相序的測量
7、日光燈電路接線
8、日光燈電路及功率因數的提高
9、電流互感器實驗
