運動控制系統實訓室plc 變頻器、觸摸屏
2025-04-03 07:22運動控制系統實訓室其主要功能為學院所開設的基礎專業課程的實驗課、項目實踐課程、及教師、研究生工程項目研究提供支持。運動控制實訓室、運動控制實驗室面對院校本科生和研究生開放。運動控制實驗室配備有工業機器人綜合實訓系統，包含有自由度和自由度工業機械手、倉儲系統、裝配檢測單元、視覺檢測單元、監控及操作觸摸屏及無油靜音泵等模塊。雙機械手協調動作，能自動完成特定產品的裝配檢測。
運動控制實驗室主要面向機械設計制造及自動化、機械電子工程、電子科學與技術等本科專業。承擔《機電傳動與控制》、《運動控制系統原理與應用》和《機器人技術基礎》等課程的實驗教學工作，可開設實驗項目。
通過實驗操作,使學生熟悉掌握電機傳動與控制系統的基本控制原理、運動平臺結構類型、運動模式分析、數控代碼基本指令功能和含義、程序編寫等，使學生可以根據自己的需求，選擇特定的運動模式，基于C語言和Arduion語言進行編程，以實現實際控制要求，編制滿足自己特定需求的控制應用程序。全面培養學生獨立完成控制系統調試測量、故障診斷及可靠性分析等重要技能，為后期其他專業課程學習和實訓打下堅實的理論和實踐基礎。
運動控制的實訓室plc 變頻器、觸摸屏

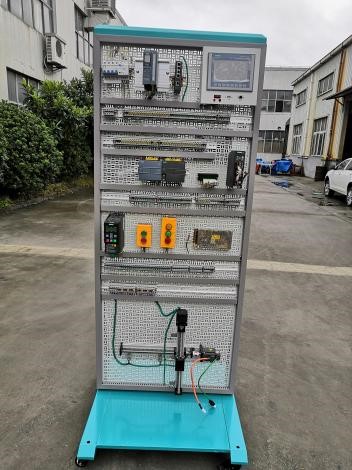

參考圖（以實物圖為準）
1、產品概述
本裝置是PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。
2、主要設備構成
（1）西門子S7-1200可編程控制器(1214C）
1）CPU∶數字量輸入
14 路; 數字量輸出 10 路;模擬量輸入 2 路;高速計數6 路;脈沖輸出4 路; 脈沖捕捉輸入 14 路;通信端口 1 個，支持PROFINET 通信;供電
2）電壓 20.4-28.8VDC
（4）數據可視化單元（KTP700）
西門子觸摸屏KTP700∶7寸;分辨率800*480;前面板尺寸214*158mm; 串 口 、 MPI、PROFINET、USB;2556色;LED;背光;
（5）伺服控制系統（西門子V90）
1) 交流伺服電機：高動態性能；低慣量；帶滑鍵；無抱閘；主題尺寸60*63*123mm ；軸 徑14mm；軸高 30SH；額定功 率 0.2kW; 馬 力0.54HP ； 額 定 扭 矩
1.27Nm ； 額 定 速 度3000rpm; 最 大 扭 矩3.82Nm ； 最 大 速 度3000rpm ；額 定 電 流2.6A；最大電流 7.8A； 扭矩常數 0.49Nm/A；慣量 0.351；IP65；推薦負載慣量于電機慣量比最大 30 倍，增量編碼器TTL2500ppr；安裝 IBM5。
2）交流伺服驅動器∶ 最大電機功率 0.2KW;額定輸出電流 2.6A;最大輸出電流 7.8A;電源電壓 1/3 AC 200-240 （- 15%/+10%）; 電 源 頻率 50Hz/60Hd （ - 10%/+10% ） ; 電源容量 1.2KVA（1AC），1.1KVA （ 3AC ）; 自冷卻; 外形FSB;數字量，4 個輸入（NPN/PNP），2 個輸出（ NPN/PNP ） ; 通訊，3）電源電纜∶ 1m
4）編碼器電纜∶1m; 用于增量編碼器TTL2500ppr
（6）多軸運動控制系統
1）一體式變頻器（G120C）∶ 額定功率 0.37KW;電壓/ 頻率AC220V;輸入/輸出信號4DI/2DO;通訊;RS485，最大100Mbits （全雙工）; 輸出電流 1.7A;6 路數字量輸入;2 路數字量輸出;1 路模擬量輸入;1 路模擬量輸出;集成控制面板∶
2）2 軸直線運動控制系統∶（結構要求采用碳鋼材料制作；尺寸：長*寬*高 500*450*100mm；
2、滾珠絲杠與直線滑軌組成的X-Y軸運動平臺；
滾珠絲杠裝置要求采用工業級產品，機械精度高，直徑16MM；直線滑軌要求采用工業級產品，配置高性能滑塊2個；有效行程為200㎜；平臺尺寸要求：長*寬*高（形成+360）*300*150㎜；
3）電氣控制系統∶ 開放式工業機架結構，含成套器件;面板采用網孔板形式，4 只萬向輪（2 只帶剎車）�？蓪� PLC、電源、變頻器、觸摸屏等安放在該平臺上，配有空氣開關、接線端子、電纜線、輔料，接地可靠，設有漏電等保護裝置，安全性符合相關的國標標準，保護學生在實訓過程中的安全性。采用工業規范制作，所有接線有標號，便于實訓和日常維護。
1套 實訓臺尺寸（臺式）：H2000*W800*D800
配套電腦桌，鋁型材鋼木結構。
3、設備主要配置
4、可實訓內容
1) PLC的基本邏輯指令練習
2) PLC之間的通訊
3) 觸摸屏與PLC之間的通訊
4) 變頻器面板啟�？刂�
5) 變頻器參數設置
6) PLC的控制變頻器的外部端子啟停
7) PLC控制外部端子的多段速
8) 伺服電機的參數設置
9) 伺服電機的脈沖控制
10) 伺服電機的轉矩控制
運動控制實驗室主要面向機械設計制造及自動化、機械電子工程、電子科學與技術等本科專業。承擔《機電傳動與控制》、《運動控制系統原理與應用》和《機器人技術基礎》等課程的實驗教學工作，可開設實驗項目。
通過實驗操作,使學生熟悉掌握電機傳動與控制系統的基本控制原理、運動平臺結構類型、運動模式分析、數控代碼基本指令功能和含義、程序編寫等，使學生可以根據自己的需求，選擇特定的運動模式，基于C語言和Arduion語言進行編程，以實現實際控制要求，編制滿足自己特定需求的控制應用程序。全面培養學生獨立完成控制系統調試測量、故障診斷及可靠性分析等重要技能，為后期其他專業課程學習和實訓打下堅實的理論和實踐基礎。
運動控制的實訓室plc 變頻器、觸摸屏
參考圖（以實物圖為準）
1、產品概述
本裝置是PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。
2、主要設備構成
（1）西門子S7-1200可編程控制器(1214C）
1）CPU∶數字量輸入
14 路; 數字量輸出 10 路;模擬量輸入 2 路;高速計數6 路;脈沖輸出4 路; 脈沖捕捉輸入 14 路;通信端口 1 個，支持PROFINET 通信;供電
2）電壓 20.4-28.8VDC
（4）數據可視化單元（KTP700）
西門子觸摸屏KTP700∶7寸;分辨率800*480;前面板尺寸214*158mm; 串 口 、 MPI、PROFINET、USB;2556色;LED;背光;
（5）伺服控制系統（西門子V90）
1) 交流伺服電機：高動態性能；低慣量；帶滑鍵；無抱閘；主題尺寸60*63*123mm ；軸 徑14mm；軸高 30SH；額定功 率 0.2kW; 馬 力0.54HP ； 額 定 扭 矩
1.27Nm ； 額 定 速 度3000rpm; 最 大 扭 矩3.82Nm ； 最 大 速 度3000rpm ；額 定 電 流2.6A；最大電流 7.8A； 扭矩常數 0.49Nm/A；慣量 0.351；IP65；推薦負載慣量于電機慣量比最大 30 倍，增量編碼器TTL2500ppr；安裝 IBM5。
2）交流伺服驅動器∶ 最大電機功率 0.2KW;額定輸出電流 2.6A;最大輸出電流 7.8A;電源電壓 1/3 AC 200-240 （- 15%/+10%）; 電 源 頻率 50Hz/60Hd （ - 10%/+10% ） ; 電源容量 1.2KVA（1AC），1.1KVA （ 3AC ）; 自冷卻; 外形FSB;數字量，4 個輸入（NPN/PNP），2 個輸出（ NPN/PNP ） ; 通訊，3）電源電纜∶ 1m
4）編碼器電纜∶1m; 用于增量編碼器TTL2500ppr
（6）多軸運動控制系統
1）一體式變頻器（G120C）∶ 額定功率 0.37KW;電壓/ 頻率AC220V;輸入/輸出信號4DI/2DO;通訊;RS485，最大100Mbits （全雙工）; 輸出電流 1.7A;6 路數字量輸入;2 路數字量輸出;1 路模擬量輸入;1 路模擬量輸出;集成控制面板∶
2）2 軸直線運動控制系統∶（結構要求采用碳鋼材料制作；尺寸：長*寬*高 500*450*100mm；
2、滾珠絲杠與直線滑軌組成的X-Y軸運動平臺；
滾珠絲杠裝置要求采用工業級產品，機械精度高，直徑16MM；直線滑軌要求采用工業級產品，配置高性能滑塊2個；有效行程為200㎜；平臺尺寸要求：長*寬*高（形成+360）*300*150㎜；
3）電氣控制系統∶ 開放式工業機架結構，含成套器件;面板采用網孔板形式，4 只萬向輪（2 只帶剎車）�？蓪� PLC、電源、變頻器、觸摸屏等安放在該平臺上，配有空氣開關、接線端子、電纜線、輔料，接地可靠，設有漏電等保護裝置，安全性符合相關的國標標準，保護學生在實訓過程中的安全性。采用工業規范制作，所有接線有標號，便于實訓和日常維護。
1套 實訓臺尺寸（臺式）：H2000*W800*D800
配套電腦桌，鋁型材鋼木結構。
3、設備主要配置
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 網孔架 | H2000*W800*D800 | 1 |
| 2 | PLC主機2 | 1214C | 1 |
| 3 | 觸摸屏 | KTP700 | 1 |
| 4 | 伺服驅動器 | V90 | 1 |
| 5 | 伺服電機 | V90 | 1 |
| 6 | 變頻器 | G120C | 1 |
| 7 | 2 軸直線運動控制系統 | 1 | |
| 8 | 電腦桌 | 1 |
1) PLC的基本邏輯指令練習
2) PLC之間的通訊
3) 觸摸屏與PLC之間的通訊
4) 變頻器面板啟�？刂�
5) 變頻器參數設置
6) PLC的控制變頻器的外部端子啟停
7) PLC控制外部端子的多段速
8) 伺服電機的參數設置
9) 伺服電機的脈沖控制
10) 伺服電機的轉矩控制
