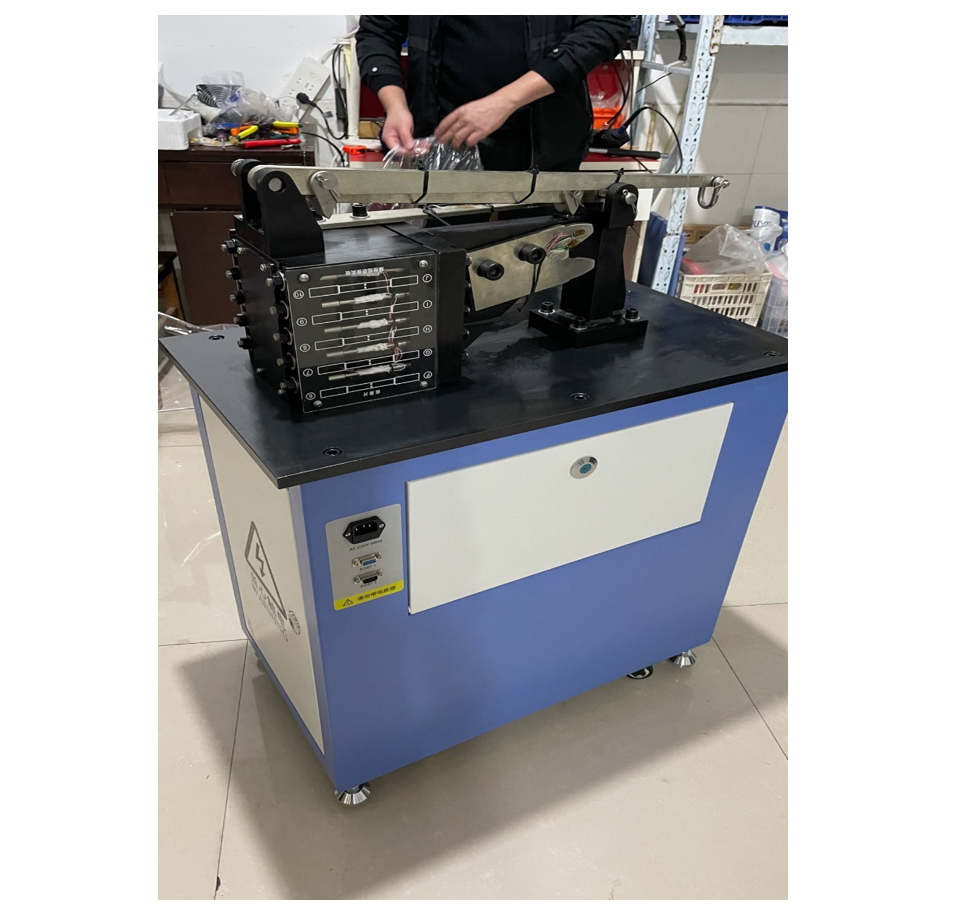

多功能螺栓組聯接綜合實驗臺
[規格型號]： DB-LSJ101
[產品名稱]： 多功能螺栓組聯接綜合實驗臺
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

  多功能螺栓組聯接綜合實驗臺是采用現代測試手段，利用傳感器及計算機對螺栓組聯接中各螺栓受力、變形參數進行采集、處理、仿真的實驗設備，多功能螺栓組聯接綜合實驗臺可完成螺栓組應力與變形的測試與分析，測量數據穩定、重復性好，適用于《機械設計》、《機械創新設計》等課程開設設計性、綜合性實驗，是機械設計實驗室的重要設備之一。
實驗項目內容：
1．螺栓組聯接特性實驗；
2．電阻應變片靈敏度系數測量實驗(二次開發)；
3．漸開線齒輪齒根應力測試實驗(二次開發)；
4．等強度梁應力測試實驗(二次開發)。
主要技術特點：
1.多功能螺栓組聯接綜合實驗臺主要用來測試受傾覆力矩作用下的螺栓組中各個螺栓的受力與變形。還可二次開發用來做齒根應力測試實驗、懸臂梁的應力測試實驗及電阻應變片靈敏系數測量實驗。
2.多功能螺栓組聯接綜合實驗臺使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線；另外測量面板上配有彩色液晶顯示屏，顯示被測數據，可由人工記錄、手工繪制實驗數據曲線。
3.被測螺栓采用40Cr優質合金鋼精制，性能穩定。
4.可完成螺栓組在受傾覆靜態力矩作用下的受力變形規律的分析，可對螺栓受力變形規律進行分析，實現了加載與檢測數字化分析，利用軟件平臺實現了機械參數的可視化分析。
5.實驗臺外形為工作臺板+箱柜落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
6.螺栓聯接的受力與變形，進行測試與分析，驗證其受力變形規律，測試螺栓組聯接在翻轉力矩作用下各螺栓所受的載荷，加深對螺栓組聯接受力分析的認識。
7.配有新型的高性能動靜態電阻應變儀，可手動、自動調零，測量數據穩定，重復性好
8.配有可級聯通訊端口與計算機通訊。使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線；可由人工記錄、手工繪制實驗數據曲線。
9.▲測控系統采用ARM Cortex-M3內核CPU作為數據采集及處理單元，能將實驗臺各傳感器數據實時采集和分析處理，并能在5英寸真彩液晶屏上顯示曲線方便觀察分析實驗過程及特征，同時用戶可通過交互按鈕，設置各項參數，及手動、自動采集關鍵點數據。
10.▲可通過手機微信掃描實驗臺上的二維碼，展示螺栓聯接特性微課；微課須包含三維虛擬仿真螺栓聯接動態演示擰緊、擰松壓力流線的變化及動態數軸化演示壓力與變形關系曲線，通過多角度剖解微觀變化和動態演示，了解螺栓聯接的原理和整個過程力與變形的變化關系
11.▲實驗臺具有集成智能實驗室管理系統模塊，用戶通過認證后登錄手機或平板電腦系統，可實現遠程對離散設備進行集中式的管理。管理平臺功能包括對單套或多套設備實現電源管理可通過遠程控制管理該設備，管理員收到設備上電請求后可通過管理端系統開啟該設備，并可實時查看設備狀態，同時具有語音控制功能，可通過語音命令控制設備（投標現場提供該功能的實物演示視頻，要求視頻演示遠程管理和語音命令控制螺栓連接實驗臺實物的功能）
12.▲集成機械類實訓室安全教育講堂仿真軟件，采用虛擬仿真和動畫演示形式能夠使學生掌握各種安全操作規程、用電安全、人身的觸電方式及觸電急救方法；過電壓及防火防爆、火災的預防、各種滅火器的使用和火災逃生的方法等，集成實訓室安全教育理論知識并設計有考核問答采用做題方式強化學習效果。
主要配置及技術參數：
(1) 被測螺栓 10根  中段直徑6.5mm，兩端螺紋 M10，螺栓材料 40Cr；
(2) 電阻應變片電阻值：R=120Ω；    靈敏度系數：K=2.20；
(3) 靜態電阻應變儀 1臺 測量通道：14路；
(4) 砝碼 4塊   (1 kｇ兩塊，0.5 kｇ兩塊)；
(5) 專用軟件光盤  1張；
(6) 外形尺寸：700×500×1050mm；
(7) 質量：60kｇ。
