創意組合式軸系結構設計實驗

  一、實驗?zāi)康?br />     熟悉并掌握軸系結構設計中有關軸的結構設計、滾動軸承組合設計的基本方法。
  二、實驗設備
  1、創意組合式軸系結構設計與分析實驗箱。

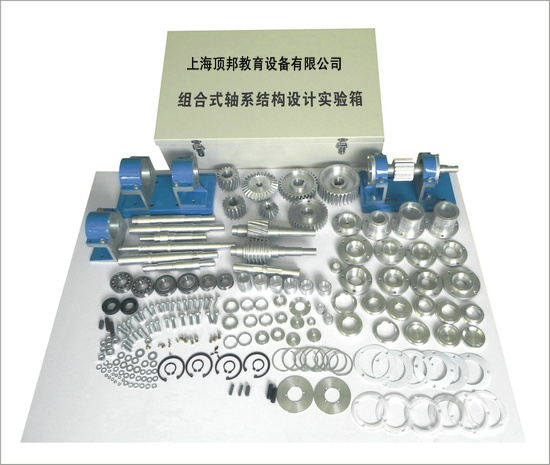

實驗箱由8類40種168件零件組成，能方便的組合出數十種軸系結構方案。具有開設軸系結構設計和軸系結構分析兩大項實驗功能，對培養和提高學生的機械設計能力、機械結構能力及機構創新能力的具有明顯的效果。
  2、繪圖工具
     鉛筆、三角板等。
三、實驗內容
  1、指導教師根據下表可以選擇性安排每組的實驗內容( 實驗題號)或?qū)W生自行確定實驗方案。
  2、進行軸的結構設計與滾動軸承組合設計。
     每組學生根據實驗題號的要求，進行軸系結構設計，解決軸承類型選擇,軸上零件定位固定軸承安裝與調節、潤滑及密封等問題。
  3、繪制軸系結構裝配圖。
  4、每人編寫實驗報告一份。

　
四、實驗步驟
  1、明確實驗內容，理解設計要求。
  2、復習有關軸的結構設計與軸承組合設計的內容與方法(參看教材有關章節)。
  3、構思軸系結構方案
    (1)根據齒輪類型選擇滾動軸承型號。
    (2)確定支承軸向固定方式(兩端固定；一端固定、一端游動)。
    (3)根據齒輪圓周速度(高、中、低)確定軸承潤滑方式(脂潤滑、油潤滑)。
    (4)選擇軸承端蓋形式(凸緣式、嵌入式)并考慮透蓋處密封方式(氈圈、皮碗、油溝等)。
    (5)考慮軸上零件的定位與固定，軸承間隙調整等問題。
    (6)繪制軸系結構方案示意圖。
  4、組裝軸系部件
      根據軸系結構方案，從實驗箱中選取合適零件并組裝成軸系部件、檢查所設計組裝的軸系結構是否正確。
  5、繪制軸系結構草圖。
  6、將所有零件放入實驗箱內的規定位置。
  7、寫出實驗報告。
    附：部分軸系結構裝配圖
