簡單零件的工藝規程設計教案

一：實訓目的和要求
通過實訓同學們要掌握工藝規程設計的一般過程，了解工藝規程的全部?jī)?nèi)容，學會編制工藝規程，學會填寫工藝規程相關卡片。
二：實訓設備及器件
    小軸
三：課時安排
2學時
四：實驗(實訓)步驟及要求

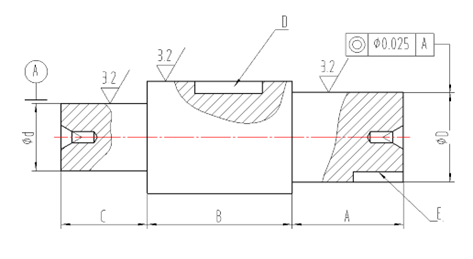

如圖所示工件，加工類型：大批量
工件
工序 加工內容 設備
1 銑兩端面 對銑
2 打中心孔 對鉆
3 粗車A、B、C 段外圓 車床
4 精車A、B、C 段外圓 車床
5 銑D、E鍵槽（工件在一次安裝中，利用分度頭轉180°來加工第二個鍵槽）。 銑床
備注

2.編寫工藝規程，填寫工藝卡片
工藝規程

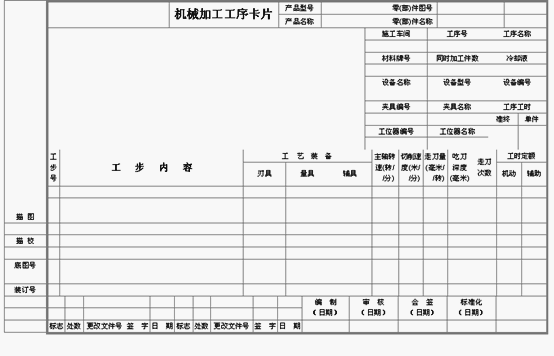

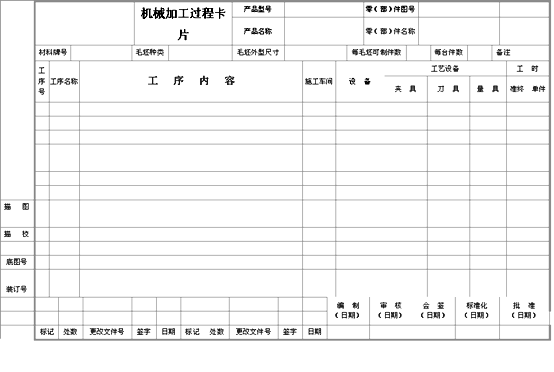

工藝卡片

五：[實驗(實訓)分析與總結]
通過實訓同學們要掌握工藝規程設計的一般過程，了解工藝規程的全部?jī)?nèi)容，學會編制工藝規程，學會填寫工藝規程相關卡片。
六：平分標準
正確分析加工工藝過程、合理選用加工機床（50分）
正確填寫工藝卡片（50分）
