雨雪模塊

雨滴傳感器是一種傳感裝置，主要用于檢測是否下雨及雨量的大小，并廣泛應用于汽車自動刮水系統、智能燈光系統和智能天窗系統等。傳感器采用高品質FR-04雙面材料,超大面積5.0*4.00M,并用鍍鎳處理表面,具有對抗氧化,導電性,及壽命方面更優越的性能。

5.5.1 模塊參數

1、比較器輸出,信號干凈,波形好,驅動能力強,超過15mA；
2、配電位器調節靈敏度；
3、工作電壓3.3V-5V；
4、輸出形式:數字開關量輸出(0和1)和模擬量A0電壓輸出；
5、小板PCB尺寸:3.2cmx1.4cm；
6、使用寬電壓LM393比較器；

5.5.2 硬件連接

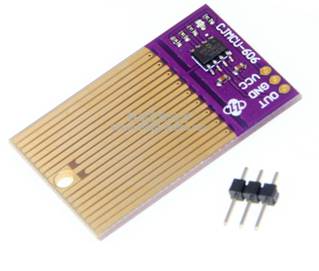

圖5-12 雨雪模塊實物圖圖5-13 雨雪模塊實物接線圖

	線色	說明
電源	紅色（12V）	電源正（12V）
電源	黑色（GND）	電源負（GND）

磁力感應模塊

3144霍爾開關體集成電路應用霍爾應用原理，采用半導體集成技術制造的磁敏電路，,它是由電壓調整器、霍爾電壓發生器、差分放大器、史密特觸發器,溫度補償電路和集電極開路的輸出級組成的磁敏傳感電路,其輸入為磁感應強度;輸出是一個數字電壓信號。該傳感器具有以下特點體積小,靈敏度高,響應速度快小順現。溫度性能好,準確度高,可靠性高等。

5.6.1 模塊參數

1、工作電壓:3.3-5V；
2、使用3144E開關型霍爾傳感器；
3、當傳感器感應到磁場時,數字輸出低電平,信號燈亮;如果沒有感應到磁場,則數字輸出高電平,信號燈不亮；
4、具有電源指示燈和信臂指示燈；
5、輸出形式:數字開關量輸出(0和1),模擬量AO口無效。
6、采用LM393比較器輸出,型號干凈,波形好,驅動能力強,超過15mA；
7、設有固定螺栓孔,方便安裝固定。
8、可用于電機測速、位置檢測等。

5.6.2 硬件連接

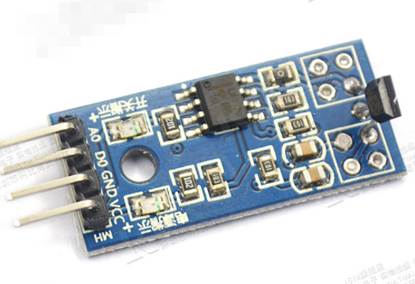

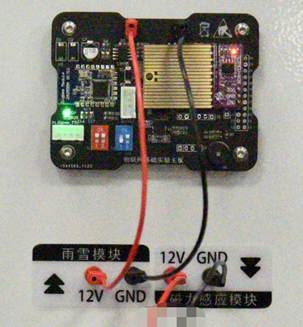

圖5-12 磁力感應模塊實物圖圖5-13 磁力感應模塊實物接線圖

	線色	說明
電源	紅色（12V）	電源正（12V）
電源	黑色（GND）	電源負（GND）
