教學電梯模型PLC控制開關門實訓
PLC控制開關門實訓
一、實訓目的
了解PLC控制電梯開關門原理
二、實訓器材
(1)實訓屏一套
(2)PLC控制電梯電路模塊一塊
(3)連接導線若干
三、實訓步驟

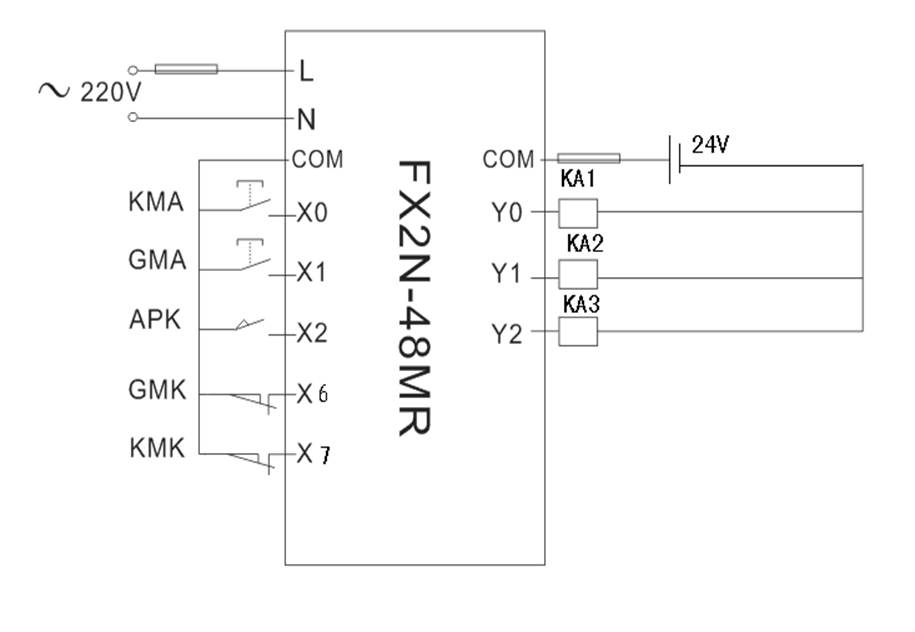

1、PLC接線原理圖

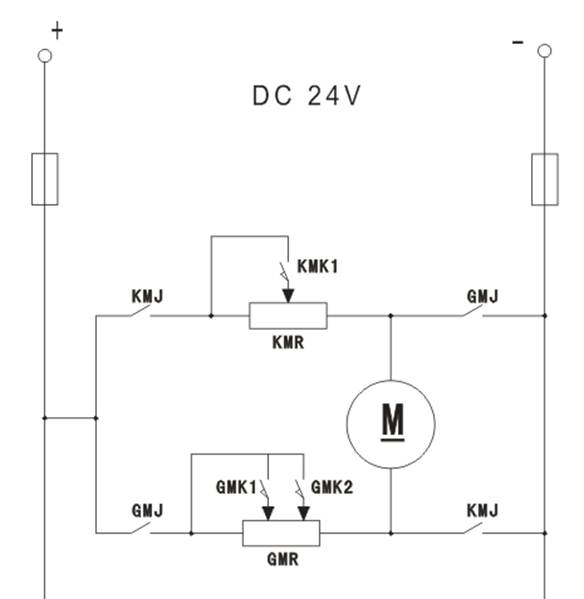

2、開關門機原理圖
3、控制要求
用PLC控制實現開關門控制
4、I/O分配圖
輸入
輸出
元件代號
作用
輸入繼電器
元件代號
作用
輸出繼電器
KMA
開門按鈕
X0
GMJ(KA1)
關門繼電器
Y0
GMA
關門按鈕
X1
KMJ(KA2)
開門繼電器
Y1
APK
安全開關
X2
APJ(KA3)
保護繼電器
Y2
GMK
關門行程開關
X6
KMK
開門行程開關
X7
(注:APK、GMK、KMK可在電機、限位開關輸入?yún)^(qū)找)

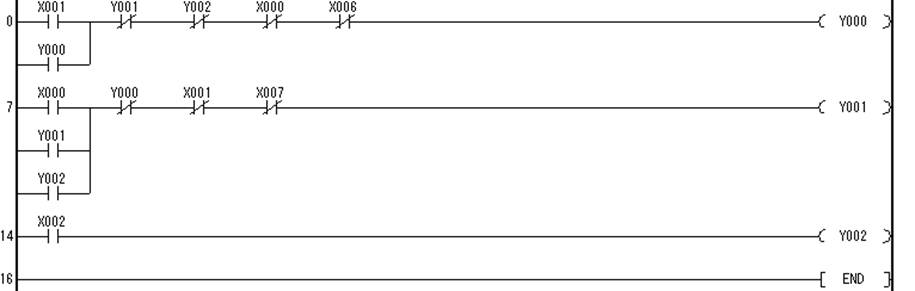

5、梯形圖
