設備的使用

一、設備簡介

該套設備是根據勞動部對“電梯維修工”及“維修電工”相關標準設計而成，符合《現代電梯構造與使用》、《電梯安裝與維修》等流行教材中的知識要點，尤其是對控制線路方面的，采用多種模塊設計，可靈活改變電路形式以便達到教學目的。設備電路內容包括平層電路、門機電路、曳引電路。并配備了開放性的實訓模塊，學員可以通過自行接線達到電梯控制線路實操的目的，不但可以通過傳統的繼電器線路控制電梯，而且可以通過現代控制技術PLC應用使學員的控制技能更上一個臺階。由于采用了模塊化的設計，升級和擴展十分容易方便，該套設備還能不斷更新增加新的控制線路，和控制系統，變頻器技術、PLC控制技術、傳感器技術及單片機技術都能在此套設備上得以應用，真正實現了切合實際、操作便捷、擴展容易、技術先進的實訓與考核。

二、技術參數

工作電源：AC380±5%（三相五線）50Hz
額定功率：≤0.8KW
相對濕度：≤85%
環境溫度：－10℃～40℃
外形尺寸：2100×750×1620mm（帶電腦桌）
安全保護：電流型漏電保護、過流短路保護、失壓保護
三相雙速電機：AC380V 25W
直流電機：24V DC2A 10r/min
PLC：三菱FX2N-48MR（帶FX2N-8EYR）
變頻器：FR-E540-0.75KW

三、實驗?zāi)K的安裝與更換(設備安裝)

1、試驗臺的安裝

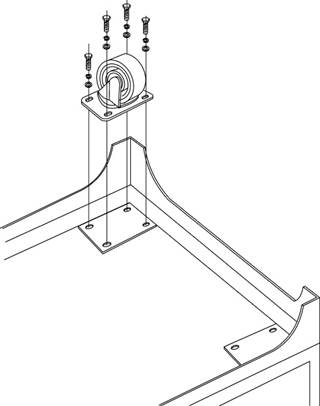

① 桌體圍板由于避免運輸過程中的損壞，需要在用戶單位卸車后安裝。按照下圖所示的順序安裝圍板與萬向輪。

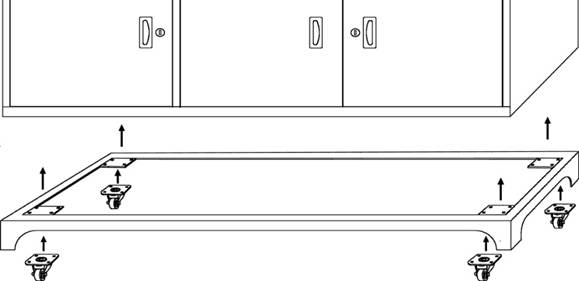

② 將桌體翻轉，圍板與萬向輪一同安裝到實驗臺桌身，注意孔位對齊。按照右圖所示

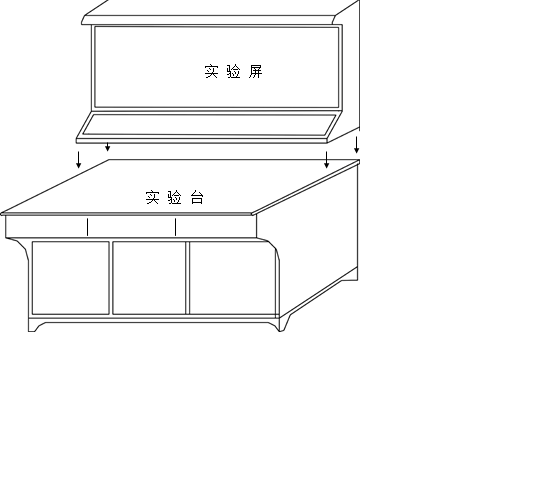

2、將實驗屏放到實驗臺上

3、再將實驗屏與實驗臺面固定

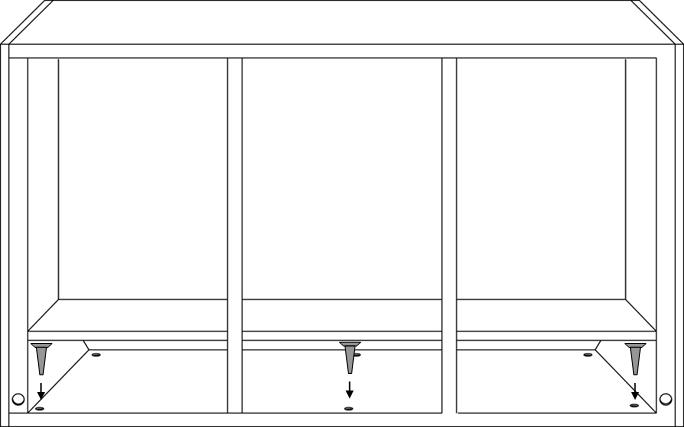

實驗屏擺放到位后，用配套的螺絲利用電轉如圖方式打入實驗臺面。

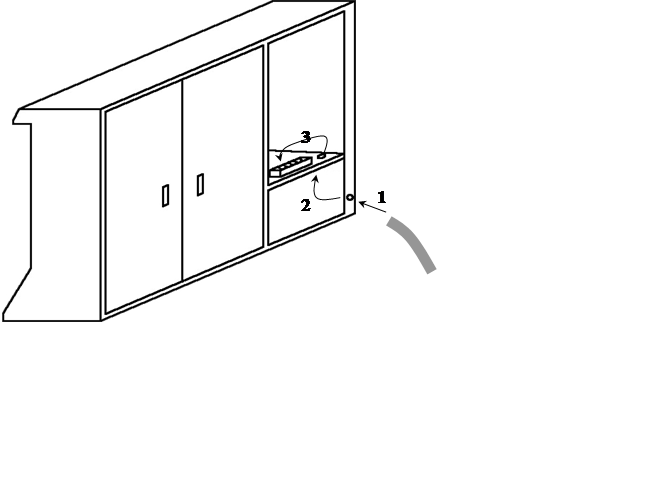

4、將電源線引入。
用一條5芯護套線作為電源線，每條線芯不得低于1mm²。按照圖的順序引入電源線。電源線另一頭可以選用公司配方的三相插頭，但地線(PE)需要單獨接地。

5、鏈接電源線

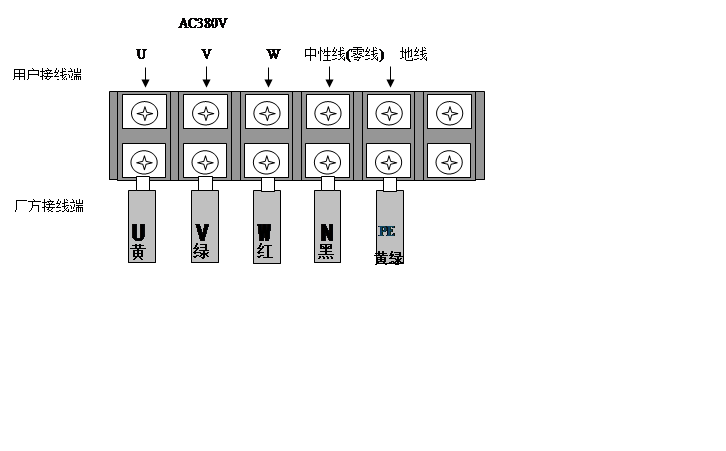

將電源進線按照圖紙要求接入到設備，注意零線、地線不要搞混。接線前請檢查接地線，接地電阻小于4歐。

6、測量與檢查
用萬用表檢查、測量三相電源電壓U、V、W及N是否正常，三相電之間需要有380VAC±5%，核對N（中性線）、PE（保護接地線）安裝位置是否正確,檢查中性線和保護接地線接線是否牢靠。注意：之前一定要檢查面板上的開關是否處于關閉狀態。
7、連接實訓模塊與機頭。

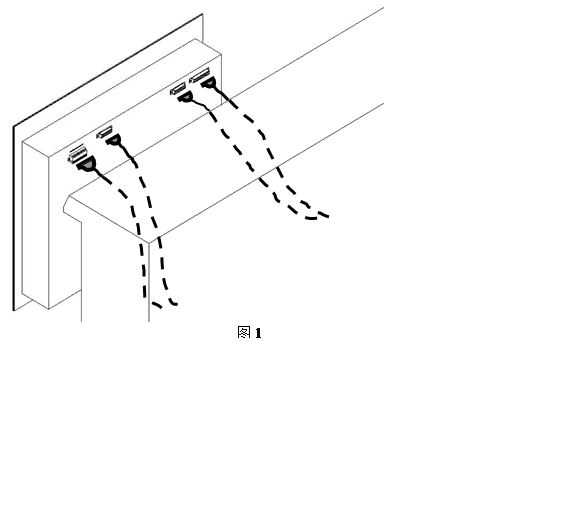

將所需電路的實驗?zāi)K取出，用手扶住，立靠在桌面上，將插頭對應插到模塊背面的插座上。如圖（1）所示

8、模塊安放到實驗機頭上。將①中已經連接好的實驗插線整理好，將長出的部分合理放入機頭內側，以免模塊掛上時壓住插線。
