移相器實驗

一、實驗?zāi)康?br /> 了解運算放大器構成的移相器電路原理及工作情況，為交流電橋?qū)嶒?yàn)做準備。
二、實驗原理及電路

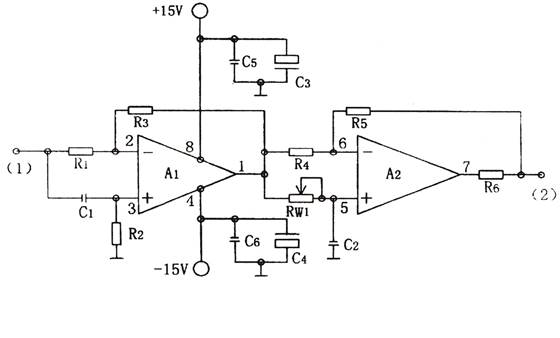

圖48-1 相敏檢波器的電路原理

A₁與C₁、R₂組成有源微分網絡，A₂與R_W1、C₂組成有源積分網絡，當①端輸入天弦交流信號μ_m時，A₁輸出一超前μ_m相位信號，A2輸出一滯后μ_m相位的信號，通過調節R_W1可使輸出信號與輸入信號相位發生變化。
三、實驗所用單元
移相/檢波/低通模塊、音頻振蕩器、雙線（雙蹤）示波器。
四、實驗步驟
1、了解移相器的電路原理。

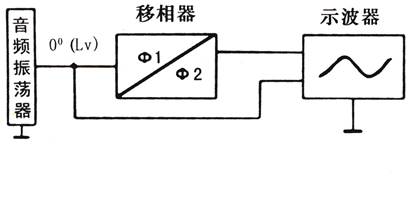

圖48-2
     2、如圖48-2接線，將音頻振蕩器的信號引入移相器的輸入端（音頻信號從0°、180°插入輸出均可）音頻振蕩器頻率置5KHz，幅度置V_P-P=5V。
   3、將示波器的兩根線分別接到移相器的輸入和輸出端，調整示波器，觀察示波器的波形。
   4、調節移相器上的電位器，觀察兩個波形間相位的變化。
   5、改變音頻振蕩器的頻率，觀察不同頻率時的最大移相范圍。
五、問題
   1、根據電路原理圖，分析本移相器的工作原理，并解釋所觀察到的現象。
   2、如果將雙蹤示波器改為單蹤示波器，兩路信號分別從Y軸和X軸送入，根據李沙育圖形是否可完成此實驗?
六、注意事項
本儀器中的音頻信號是由函數發生器產生的，所以通過移相器后波形局部有些畸變，這不是儀器故障，不影響實驗效果。
正確選擇示波器中的“觸發”形式，以保證雙蹤示波器能看到波形的變化。
