磁電式傳感器的特性實驗

磁電式傳感器的特性實驗

一、實驗?zāi)康?br /> 1、了解磁電式傳感器的結構。
2、掌握磁電式傳感器的工作原理及應用。

二、實驗所用單元
磁電式傳感器（在振動臺下端）、差動放大器、低頻振蕩器、振動臺、直流穩壓電源、示波器。
三、實驗原理及電路
磁電式傳感器是一種能將非電量的變化轉化為感應電動勢的傳感器，所以也稱為感應式傳感器。根據磁電感應定律，ω匝線圈中的感應電動勢e的大小取決于穿過線圈的磁通φ的變化率：。磁電式傳感器由動鐵與感應線圈組成，永久磁鋼做成的動鐵產生恒定磁場，當動鐵與線圈相對運動時，線圈與磁場中的磁通交鏈產生感應電動勢。這是一種動態傳感器。
本實驗中利用低頻振蕩器產生低頻的交流信號，通過振動臺上的激振線圈使振動臺產生振動，帶動磁電式傳感器中的動鐵運動，低頻振蕩器原理如圖32-1所示。

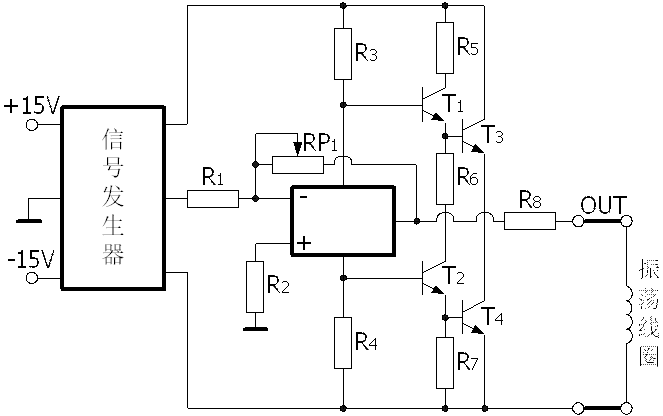

低頻振蕩器原理圖
圖32-1 低頻振蕩器原理圖
磁電式傳感器產生的感應電動勢通過差動放大器后輸出到示波器，如圖32-2。

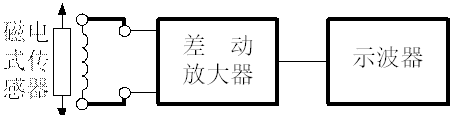

磁電式傳感器實驗理圖
圖32-2 磁電式傳感器實驗理圖

四、實驗步驟
1、將磁電式傳感器振動臺固定好。
2、將低頻振蕩器輸出接振動臺小板上的振蕩線圈，磁電式傳感器輸出接差動放大器，差動放大器輸出接示波器。接通電源，調節低頻振蕩器的振蕩頻率和振幅以及差動放大器增益，觀察輸出波形。
3、將振動臺小板上的振蕩線圈和磁電式傳感器接線互換，接通電源觀察波形，并與上一步驟的波形進行比較。
