渦流傳感器的位移特性實驗

渦流傳感器的位移特性實驗

一、實驗?zāi)康?br /> 1、了解渦流式傳感器的基本結構。
2、掌握渦流式傳感器的工作原理及性能。

二、實驗所用單元
渦流式傳感器和鐵片、渦流式傳感器轉換電路板、直流穩壓電源、數字電壓表、位移臺架。

三、實驗原理及電路
通過高頻電流的線圈產生磁場，當有導電體接近時，因?qū)щ婓w渦流效應產生渦流損耗，引起線圈的電感發生變化。而渦流損耗與導電體離線圈的距離有關，因此可以進行位移測量。實驗電路如圖22-1所示，采用電容式三點式振蕩器，用于產生高頻電流，電流的大小與電感L2（即渦流感應頭中的線圈）的大小有關，濾波后輸出直流信號。

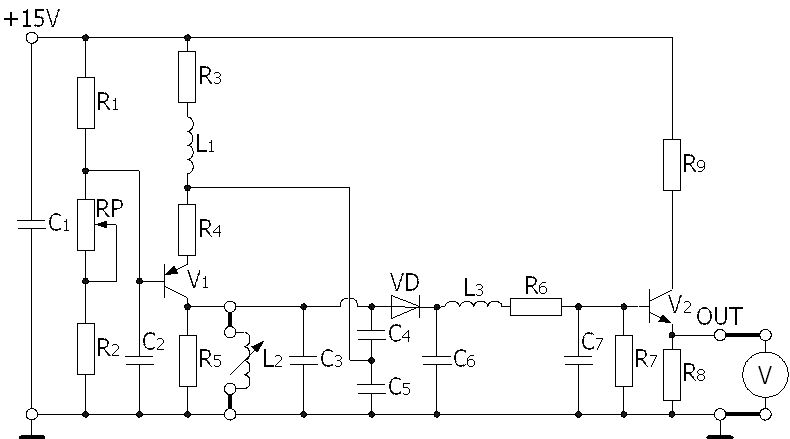

渦流式傳感器實驗原理圖
圖22-1 渦流式傳感器實驗原理圖

四、實驗步驟
1、將渦流式傳感器裝在位移臺架上，并與轉換電路板相連。
2、將測微器測桿與鐵片連接在一起。
3、接通電源，適當調節測微器的高度，使鐵片與渦流感應頭剛剛接觸，記下此時測微器讀數和輸出電壓，并從此點開始向上移動鐵片，將位移量X與輸出電壓UO記入下表中。建議每隔0.2mm讀一次數值，共讀取20組數據。
表 22-1
X(mm)
UO(V)
X(mm)
UO(V)

五、實驗報告
1、根據表22-1的數據，畫出渦流式傳感器的輸入/輸出特性曲線，并求出擬合曲線的方程。
2、渦流式傳感器的量程與哪些因素有關？

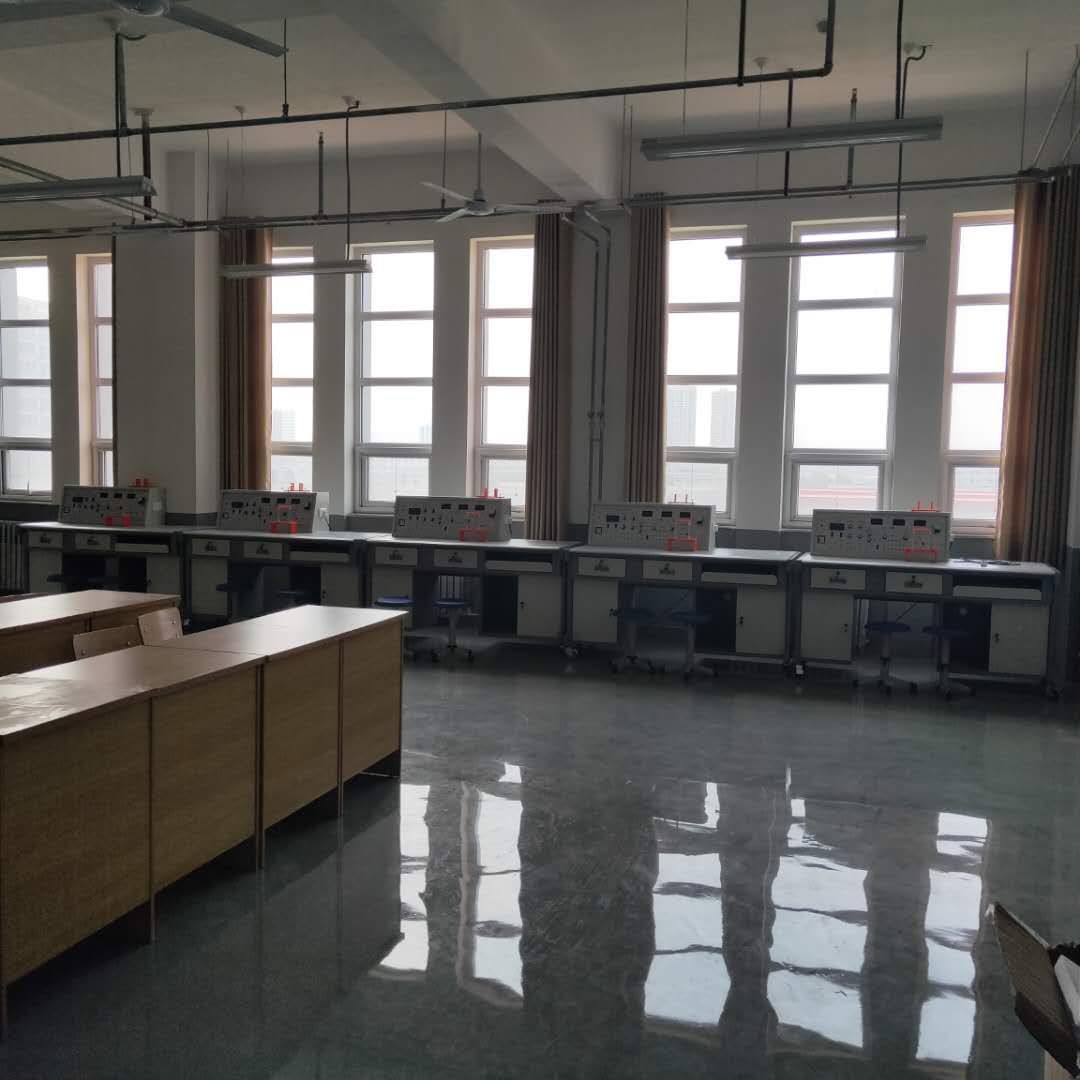

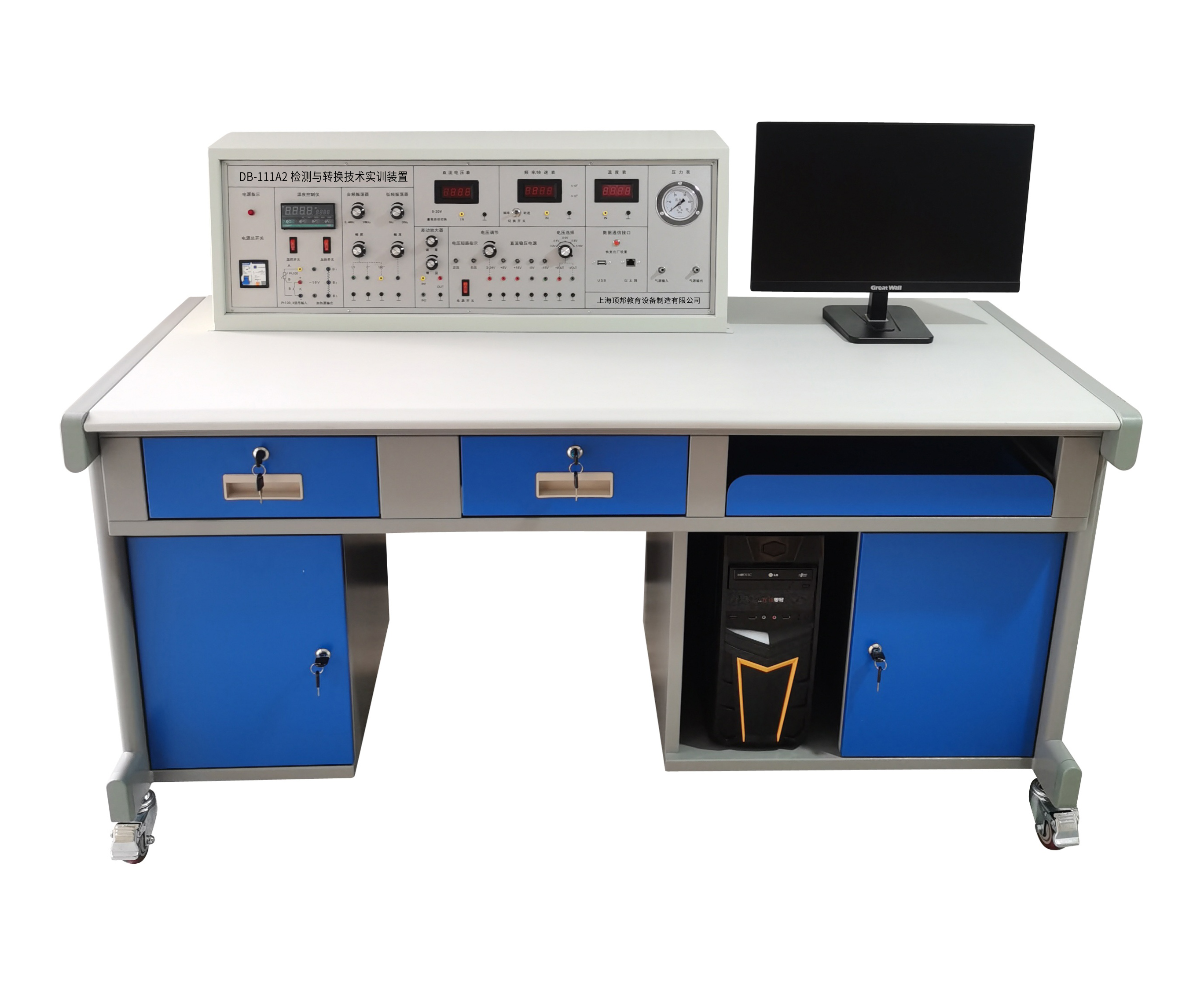

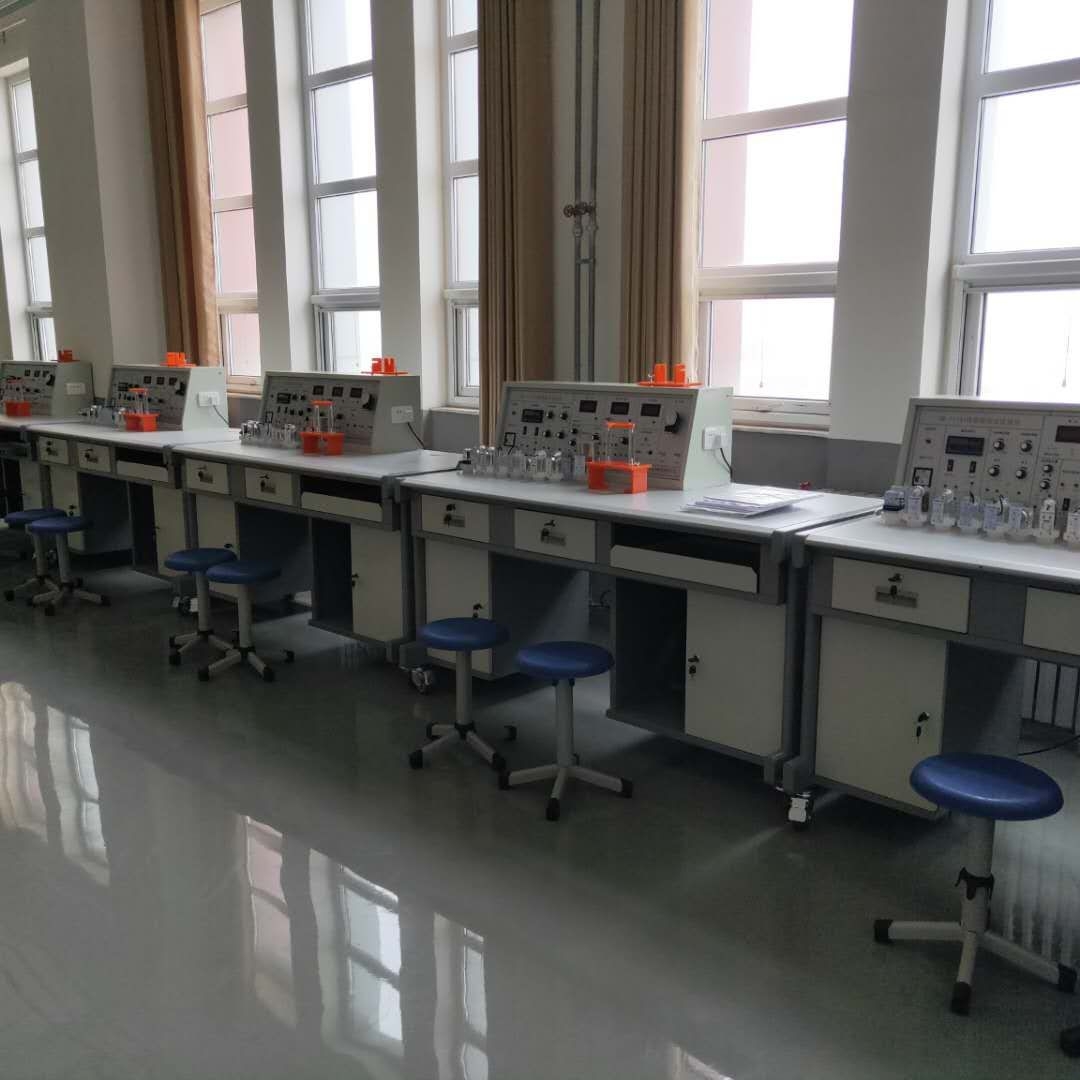

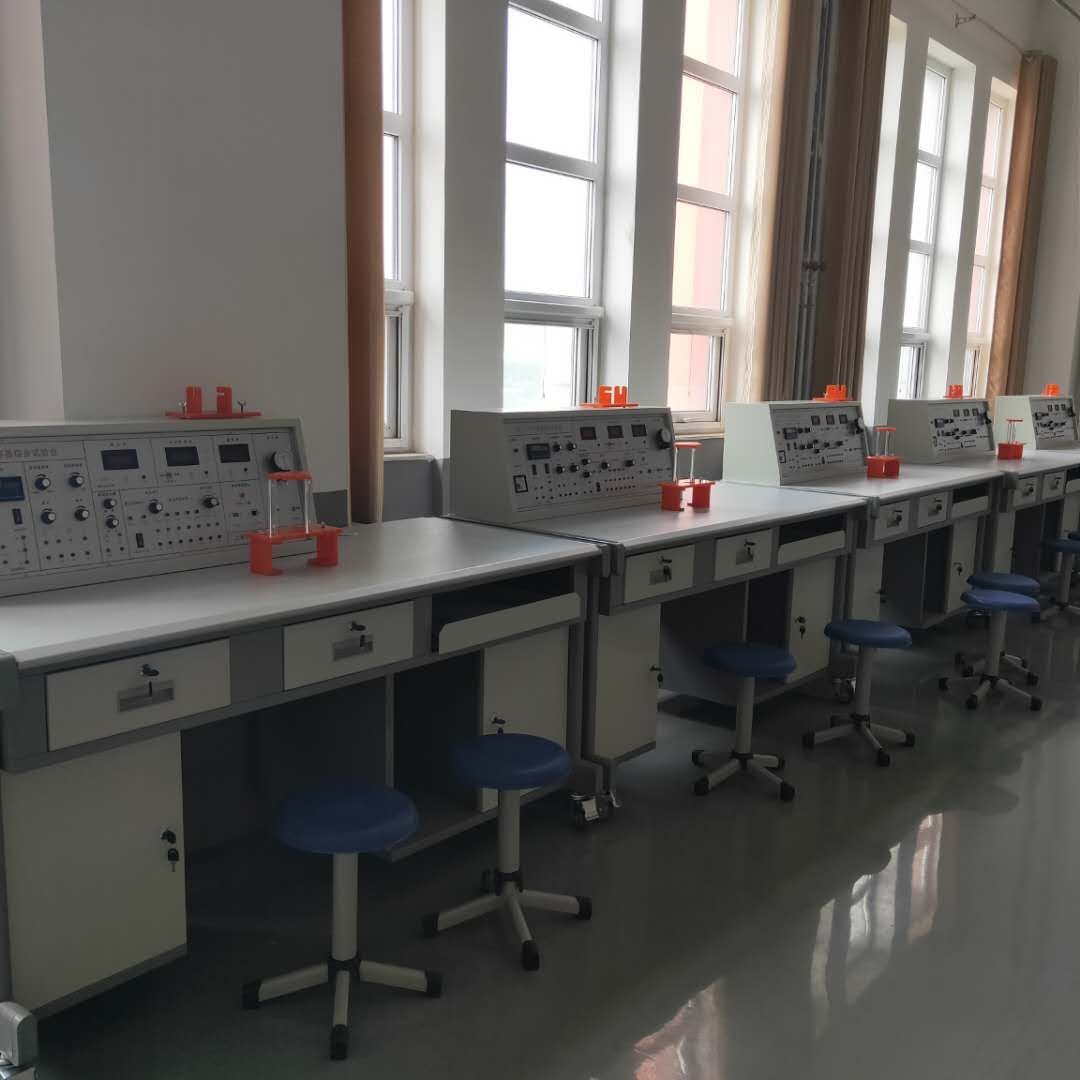

DB-111A2 檢測與轉換技術實訓裝置（32種傳感器）
