差動式電容傳感器特性實驗

差動式電容傳感器特性實驗

一、實驗?zāi)康?br /> 1、了解差動式電容傳感器的基本結構。
2、掌握差動式電容傳感器的調試方法。

二、實驗所用單元
電容式傳感器、電容式傳感器轉換電路板、差動放大器板、直流穩壓電源、數字電壓表、位移臺架。

三、實驗原理及電路

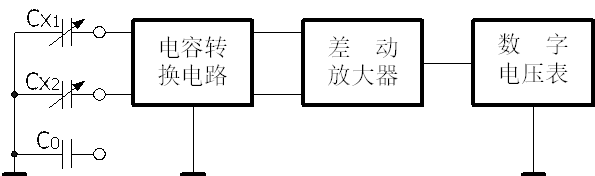

實驗電路框圖如圖8-1所示。與實驗七不同之處在于接入電容轉換電路的兩個電容都為可變電容，當電容傳感器的動極移動時，兩個電容的電容量都發生變化，但變化方向相反，這樣就構成差動式的電容傳感器。

圖8-1 電容式傳感器實驗電路框圖

四、實驗步驟
按照實驗七的步驟進行實驗，注意接入電路板的兩個電容為Cx1和Cx2。將實驗結果記入下表中。
表 8-1
X(mm)           0
UO(mV)           0

五、實驗報告
1、根據表8-1，畫出輸入/輸出特性曲線，并且計算靈敏度和非線性誤差。
2、試比較差動式和變面積式兩種電容傳感器的優劣。
