PLC電機控制實訓臺，PLC綜合實訓裝置

一、產品描述
PLC電機控制實訓臺，PLC綜合實訓裝置配套有電腦和相關軟件，該實訓裝置集西門子S7-1200PLC、編程軟件及仿真實訓教學軟件、基礎實訓項目和綜合實訓項目與自動工業控制行業中的電路或系統設計、調試、維護等緊密相關。通過實訓，學生可系統地學習PLC程序設計與調試、相關自動控制系統中的電路設計與調試，并且使它們有機地結合在一起，從而提高各門課程的綜合應用能力�！�
1. PLC電機控制實訓臺，PLC綜合實訓裝置需要完成《電工技能訓練》、《PLC可編程控制器技術》、《電氣控制技術》、《電力拖動控制線路與技能訓練》、《電機及拖動基礎》等相關科目的實訓教學內容。
★2.PLC電機控制實訓臺，PLC綜合實訓裝置采用固定電源控制屏的臺式結構和活動網孔板結構，訓練與鑒定接近工業現場，外形美觀、結構合理，牢固、耐用，實訓方式靈活，增加元器件即可增加實訓項目，可擴展性強。
PLC電機控制實訓臺

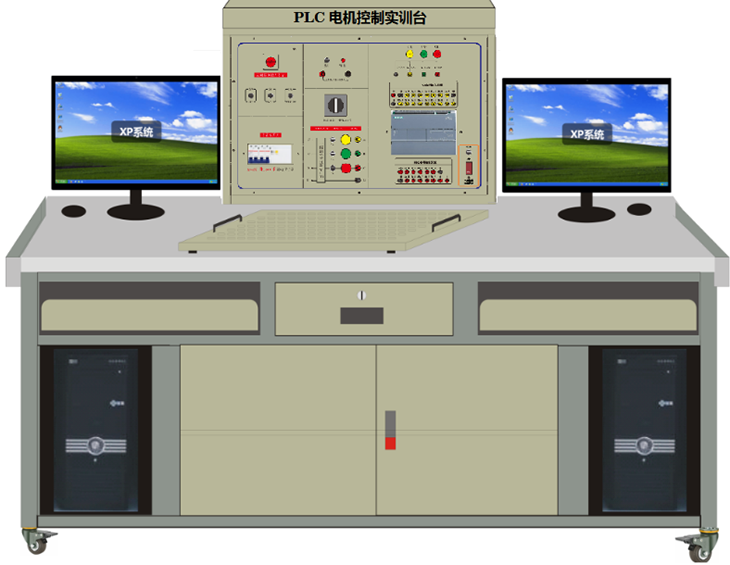

（實訓裝置單臺效果示例圖，具體生產時，顯示器加保護罩）
3.實訓裝置需要配套教學數字資源，提供正版輔助教學仿真軟件，教師可以根據學生學習情況選擇相應的訓練。
二、技術性能需求
1.實訓裝置工作電源：三相五線制電源（交流380V），設備需帶有漏電保護措施，高壓電源380V/220V需采用安全隔離變壓器輸出，配有熔斷絲保護功能。提供黃、綠、紅三只相燈（帶電壓表）輸出指示。
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：≤1.0KVA
4、實訓裝置尺寸：長1600mm，寬800mm，高1400mm
三、實訓設備的配置要求
★1.實訓裝置電源控制屏：需采用鐵質雙層亞光密紋噴塑結構，彩色噴涂工藝，面板文字清晰，電氣符號規范，設計合理。
2.實訓裝置參數
★2.1提供直流24V/5A的電源輸出，帶有輸出指示功能。
★2.2 提供三相380V交流電源及單相220V交流電源輸出（需采用安全隔離變壓器輸出）。
★2.3 實訓裝置需固定集成PLC主機，引出端子到面板，便于控制中間繼電器及低壓電器元件。
PLC主機參數不低于如下配置：125 KB 工作存儲器；24VDC電源，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；信號板擴展板載 I/O；多達 3 個用于串行通信的通信模塊；多達8個用于I/O 擴展的信號模塊；0.04 ms/1000 條指令；2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信。（參考型號：西門子PLC-1215C等）
2.4實訓電機（鋁殼電機）
需提供三相鼠籠異步電動機2臺，額定功率100W，電壓380V（Y/△接法），轉速1400r/min。
2.5需提供可移動網孔板2塊（供貨時安裝好元器件）
網板尺寸為600mm×450mm×30mm，左右兩邊設有2只鋁拉手。
2.6 提供實訓所需的低壓電器元件2套，安裝于網板上，主要元件為市場知名品牌（參考品牌：德力西等），詳見列表清單。
★2.7實訓桌
需采用鐵質雙層亞光密紋噴塑結構，采用雙工位，左右兩邊都需放置一臺品牌電腦，留有機箱放置位置，帶有抽屜式鍵盤，電腦顯示屏須有防推到保護罩。桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固。尺寸：1600×800×780mm。
2.8實訓方凳：每套實訓裝置需提供2只鐵質方凳，座板為防火、防水、耐磨高密度板。
2.9實訓導線及耗材
全室需配備15卷0.75mm的軟導線（100米/卷）一批，還需提供1套護套結構實訓連接導線。
★2.10 移動式PLC主機實訓箱
該實訓箱需采用可移動式結構，PLC主機接線端子引出到面板，提供24V供電電源，及24V中間繼電器。用戶結合提供的網板和低壓電器元件，可自行擴張其他實訓電路。PLC主機同固定的PLC主機型號相同。
2.11全教室配置1臺教師用實訓裝置
教師用實訓裝置和學生用實訓裝置基本配置相同。
2.12全教室配置1臺電源主控臺
電源主控臺需配套電源管理系統1套。電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能清除故障后，才能上電成功。
電源主控臺
 （電源控制臺示例圖片）
2.13提供配套的教學數字資源(輔助教學仿真軟件)
2.13.1 提供以下輔助教學仿真軟件
輔助教學仿真軟件需提供軟件截圖，提供國家認可的合法來源證明文件，避免產權糾紛。
1.可編程控制器仿真訓練類軟件
軟件對重點、難點PLC控制電路展開仿真實訓。每個實訓項目需包含實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等訓練模塊。
PLC控制實訓內容包含：電動機啟停控制，電動機正反轉控制，電動機循環正反轉，可逆運行反接制動，三速電機控制，星角降壓啟動控制，數碼管點亮控制，交通燈控制，恒壓供水系統控制，循環彩燈控制，停車場車位控制，小推車控制，簡易三層電梯控制，大小球傳送裝置控制，簡易機械手控制，音樂噴泉控制，運料小車控制，電鍍生產線控制，皮帶運輸線控制，工業洗衣機控制，雙面銑床控制等。
2.電工作業培訓教學類軟件
需包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等模塊。
3.電機與變壓器仿真教學類軟件
需包括功率電機、控制電機、信號電機和變壓器等實訓單元。每個實訓項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考核評價等實訓任務。本軟件需既可支持教師的課堂演示教學，也可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實訓，并可在此基礎上實現技能考核。
4.電力拖動仿真教學類軟件
內容需涵蓋三相異步單向轉動控制，三相異步機正反轉控制，三相異步機兩地控制，手動順序控制與測量，能耗制動控制與測量，Y/△啟動控制與測量，四限位行程控制與測量，自動順序控制與測量，單向轉動控制與測量，雙限位控制與測量，兩地控制與測量，三相五線供電系統，照明電路及單相電動機控制，正反轉能耗制動與無功計量，雙速電動機控制，Y/△啟動順序控制，三速電動機控制，直流電動機正反轉、調速與制動，直流電動機反接制動控制，點動功能正反轉控制，多臺電動機聯動控制，電動機控制與功計量，順序啟動控制，車床，鉆床等。每個項目設有實訓目的、實訓器件、實訓電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。
5.PLC與變頻器仿真教學類軟件
需包括可編程控制器和變頻器在內的中級（PLC工作原理控制、程序的執行過程、電動機的起停控制、電動機的正反轉控、電動機循環正反轉控制、三速電動機控制）、高級（星/角起動控制、電動機正反轉能耗制動控制、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置控制、簡易機械手的控制）、技師（電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、小推車控制、停車場車位的控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作）、綜合（手持編程器的操作、X62W萬能銑車、Z3050搖臂鉆床、CA6140型車床）26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊。
（四）裝置至少需要完成的實訓內容
★1.電機及電力拖動基礎（原理及認知教學）輔助教學仿真軟件中需有對應內容。
(1)三相異步電動機的結構、原理和基本使用方法；
(2)三相鼠籠式的啟動方法；
(3)低壓電器分類與基本結構；
(4)接觸器的結構、用途、原理；
(5)控制按鈕、轉換開關、指示燈等主令電器的結構、用途、原理；
(6)繼電器的結構、用途、原理；
(7)熔斷器的分類、結構、用途、原理；
★2.電動機的繼電器接觸控制線路輔助教學仿真軟件中需有對應內容。
(1)三相異步電動機的點動控制線路；
(2)三相異步電動機的自鎖控制線路；
(3)三相異步電動機的正反轉控制線路；
(4)三相異步電動機的星-三角啟動控制線路；
★3.電動機的PLC控制線路輔助教學仿真軟件中需有對應內容。
(1)三相異步電動機的PLC點動控制線路；
(2)三相異步電動機的PLC自鎖控制線路；
(3)三相異步電動機的PLC正反轉控制線路；
(4)三相異步電動機的PLC星-三角啟動控制線路；
（五）實訓設備配置需求列表
序號 名稱 單臺數量 全室數量 單位 備注
1 PLC綜合實訓裝置 1 28+1 臺 需集成固定PLC主機，28臺學生用，1臺教師用。實訓桌（左右各放一個電腦主機位置）尺寸：1600×800×780mm。
2 方凳 1 58 張
3 電源總控臺 1 1 臺
4 教師座椅 1 1 把 五輪轉椅
5 數字化教學資源 1 58 點
6 實訓導線及耗材 1 1 批 提供15卷（100米/卷）0.75平方的軟導線
7 三相鼠籠異步電動機 2 58 臺 380V（Y/△接法）
8 實訓網板 2 58 張 裝好低壓電器元件
9 PLC主機實訓箱（可移動式） 1 28+1 套
10 國產品牌臺式電腦 2 58 臺 臺式電腦配置不低于：23英寸顯示器，i5處理器，16G內存 512G固態硬盤。
低壓電器元件清單列表：
序號 名稱 每臺數量 全室數量 單位 備注
1 三相斷路器 2 58 只
2 交流接觸器 6 168 只
3 熱過載繼電器 2 58 只
4 通電延時時間繼電器 2 58 只 　
5 時間繼電器方座 2 58 只 　
6 熔斷器底座3P 2 58 只 　
7 熔斷器底座2P 2 58 只 　
8 接線端子排 2 58 只 　
9 按鈕開關盒（3位） 2 58 只
10 din導軌 2 58 根
11 24V中間繼電器 6 168 只
12 安全護套實訓連接線 2 58 套 4號護套線+叉接
