在科技飛速發展的今天，電動汽車已經成為了汽車工業的新寵。作為新能源汽車的核心組成部分，電源轉換系統的性能和效率直接影響著電動汽車的續航能力和使用體驗。純電動汽車電源轉換系統示教板就是為了幫助我們深入理解和掌握這一重要部分而設計的工具。
首先，讓我們了解一下純電動汽車電源轉換系統的基本構成。它主要包括電機控制器、DC-DC變換器、電池和充電設備等部分。電機控制器是整個系統的大腦，負責接收來自用戶的操作指令并將其轉化為對電機控制器的操作；DC-DC變換器則是將電池的直流電轉換為驅動電機所需的交流電；電池則儲存能量，提供源源不斷的動力；充電設備負責對電池進行充電。
純電動汽車電源轉換系統示教板的主要功能就是讓我們能夠直觀地理解和操作這些復雜的組件。通過示教板，我們可以模擬各種駕駛條件，例如不同的車速、坡度和電量情況，從而更好地理解電源轉換系統如何根據這些條件調整輸出功率，保證車輛的正常運行。
此外，該示教板還可以讓我們學習和實踐電動車的各種保護策略。例如，當電池電壓過低或過高時，電池管理系統會自動采取措施，防止對電池造成損害。同樣，當電機出現異常情況時，電機控制器也會立即停止工作，以保護電機和車輛的安全。
總的來說，純電動汽車電源轉換系統示教板是我們理解和掌握電動汽車電源轉換系統的重要工具。它不僅可以幫助我們提高工作效率，還可以讓我們更深入地了解電動車的技術原理和工作原理。隨著電動車技術的不斷發展和完善，我們有理由相信，未來的出行將會更加便捷，更加環保。

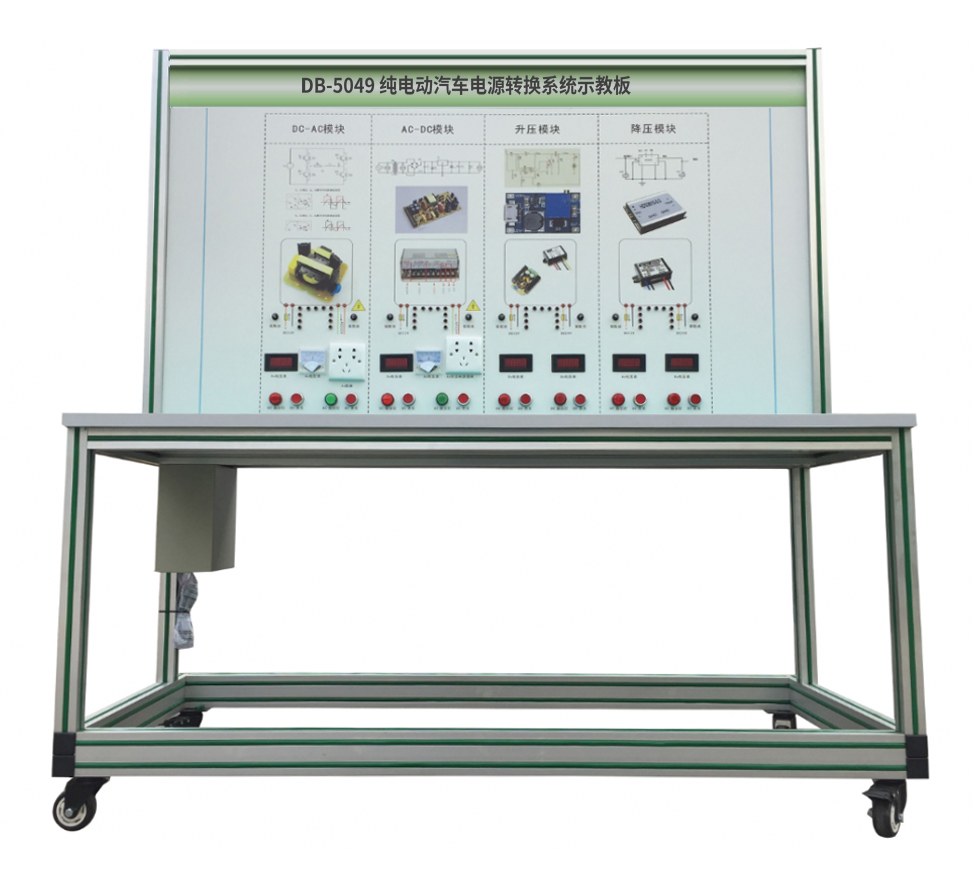

DB-5049 純電動汽車電源轉換系統示教板

一、產品簡介
純電動汽車電源轉換系統示教板選用新能源汽車電源轉換系統模塊制作，可以搭接DC-AC、AC-DC、升壓、降壓等電路，展示電源轉換系統的結構和控制原理。適用于了解與驗證DC-AC、AC-DC、升壓、降壓教學實訓實驗。
二、功能特點
1.該設備完整展示新能源汽車電源變換系統，可以能搭接DC-AC、AC-DC、升壓、降壓等電路，展示各系統的結構和控制邏輯。
2.面板采用4mm厚鋁塑板，面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照原理圖和實物，認識和分析系統的工作原理。
3.面板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等，并輔以發光二極管進行系統流向的動態指示，還設有模擬指示燈用來演示電源轉換的工作狀態，關鍵部件位置設置檢測端子，可使用儀器測量參數。
6.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
7.配套實訓指導書等教學資料，完整講述工作原理，實訓項目等。
三、技術規格
1.外接電源：交流220V±10% 50Hz
2.工作電壓：交流220V等
3.工作溫度：-40℃～+50℃
4.外形尺寸：1500×700×1700mm(長×寬×高)
5.電源轉換模塊：DC-AC模塊（12V轉220V）、AC-DC模塊（220V轉12V）、升壓模塊（12V轉24V）、降壓模塊（24V轉12V）。
四、實訓實驗項目
1.新能源汽車DC-DC 變換器的功能認知。
2.新能源汽車DC-DC 變換器結構原理認知。
3.新能源汽車DC-AC 變換器的功能認知。
4.新能源汽車DC-AC 變換器結構原理認知。
5.新能源汽車AC-DC 變換器的功能認知。
6.新能源汽車AC-DC 變換器結構原理認知。
五、基本配置
DC-AC模塊（12V轉220V）、點火開關、AC-DC模塊（220V轉12V）、升壓模塊（12V轉24V）、降壓模塊（24V轉12V）、發光二極管閃光燈燈條、指示燈、操作開關、接觸器、急停開關、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備操作說明書。
