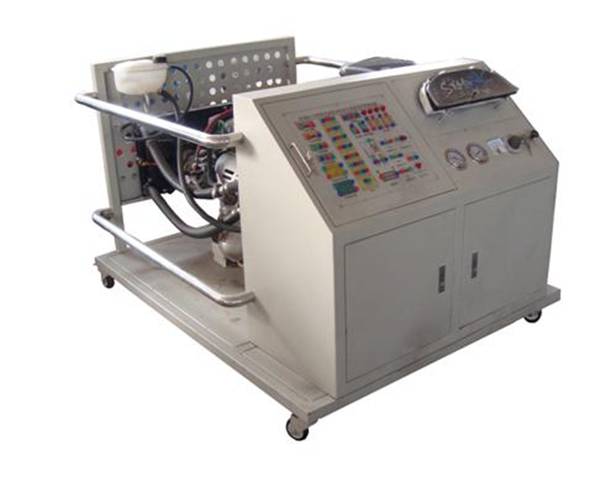

卡羅拉電控汽油發動機實訓臺


一） 產品簡介

本實訓臺以翻新原廠1ZR-FE電噴汽油發動機為基礎，發動機可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電噴汽油發動機結構與原理及工作過程。適用于各類型院校及培訓機構對汽車發動機理論和維修實訓的實訓教學需要。

本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。

（二）結構組成

發動機總成、原車發動機控制電腦、組合儀表、發動機起動運行所有相關的原車附件、故障設置和排除系統、原車電路原理圖板及檢測端子、60AH大容量蓄電池、大容量不銹鋼油箱、發動機加速機構、控制面板柜、可移動臺架、臺架電源總開關、診斷座、散熱系統、臺架操作說明書。

各傳感器及執行器安裝數字顯示表、臺架安裝燃油壓力表與真空表、帶鎖止萬向的腳輪、不銹鋼護手、臺架高溫及轉動等部位加裝防護裝置。



（三）功能特點

1.發動機運轉正常。

2.故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障。

3.電壓表實時顯示傳感器與執行器的變化，噴油器脈沖等各執行元器件用LED 燈顯示工作狀態。

4.指針式油壓表指示燃油壓力值；指針式真空表指示真空壓力值。

5.配備原車診斷座，可使用電腦診斷儀對發動機電控系統讀取故障碼和數據流等。

6.實訓臺面板上繪有彩色噴繪電路圖，噴繪圖加裝有機玻璃保護，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理。

7.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率、波形信號等。

8.實訓臺加裝電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。

9.實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

（四）技術參數

1．外形尺寸：1500mm X 1200mm X 1150mm（長X寬X高）

2．工作電源：12V/60AH蓄電池

3．油箱容積：10L

4．工作溫度：-50℃～50℃、

面板工藝：

采用鋁合金面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。

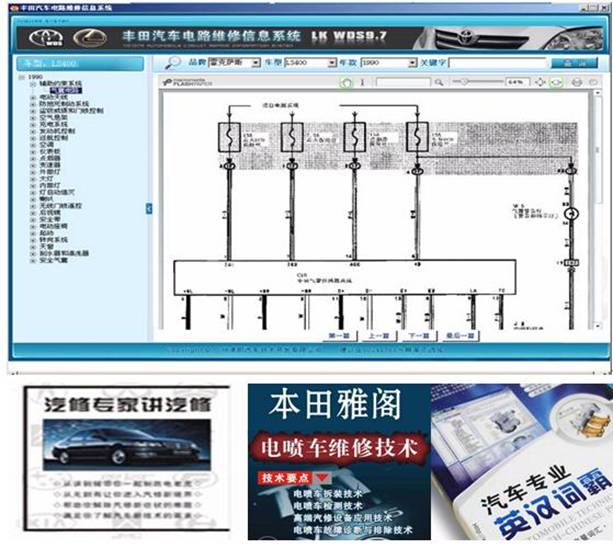

*配套汽車一體化課程多媒體學習平臺

►專業課程自主學習：我們提供您相當于甚至遠遠超越職業院校汽車專業課程的學習資料，您完全可以根據自己的需要或者興趣愛好，自主安排學習課程和學習進度，完全不受時間和空間的限制，隨時隨地，想學就學；

►課程管理靈活自由：如果您是課程管理員，您可以自由創建、修改、移動、下載課程等；課程靈活權限設置，隨時可以根據學員情況調整課程相應設置。

►教學資源海量整合：可把教師過去熟悉的課件、教案、測驗、管理、專業發展等等，整合實施。不管是學校，還是社會培訓機構、企業內部培訓組織、社區教育組織等，都存在多種格式的數字化資源，這些資源分布在不同位置，沒有充分整合利用。汽車數字課程平臺可以方便進行各種數字化資源進行分類整合。

►學習效果科學分析：如果您是教師，您可以利用課程的跟蹤功能，查看任何學生的學習報告，包括學生訪問課程的次數、時間以及場所；也可以查看某個教學模塊的學生參與情況。如果您是學生，您可以利用課程的學習功能，通過作業、測驗、習題、互動評介等活動進行課程學習結果評估；課程平臺可自動記錄您的學習過程并生成學習報告。

► 互動溝通多樣有趣：您可以對學員進行班級和小組劃分，有效的組織各種各樣的教學活動，使網絡教學活動生動靈活；無論是學員與學員之間，還是學員與講師之間，您可以利用E-mail、BBS、實時在線交流等各種方式進行相互溝通。




*配套智能無線考核系統

1.智能化故障設置和考核系統：

1)  配有網絡型智能化故障設置和考核系統：

考核裝置及軟件




信息管理器

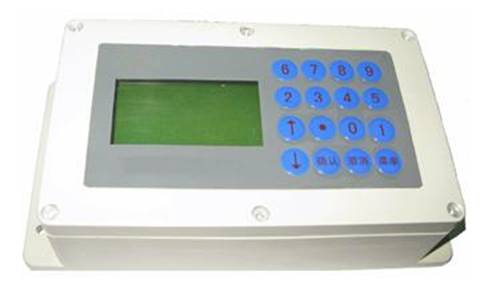

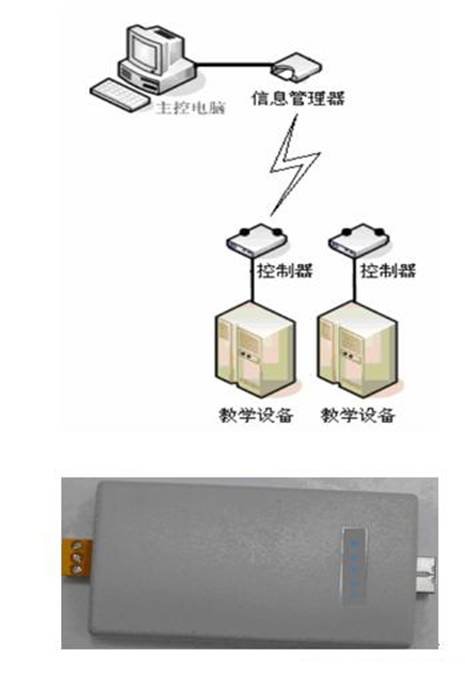

當用教師計算機操作設備故障時，需采用此信息管理器。該信息管理器通過計算機的USB 口連接，采用 USB2.0 傳輸數據。信息管理器的通信總線可以選擇CAN總線485總線或無線。

控制器

控制器由操作單元、故障單元兩部分組成。

1.操作單元




操作單元電路板（與顯示屏一體）、鍵盤。

操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。

可升級為無線網絡版智能考核系統。

主要有以下操作功能：

（1）學生入口：學生解除故障時使用，可以查詢考核剩余時間。

(2) 教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。

教師入口需要登錄密碼。

（3）分?jǐn)?shù)查詢：查詢學生的當前得分情況。

（4）學號查詢：查詢教師通過計算機設置的學號。

（5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。

（6）考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。

2、故障單元

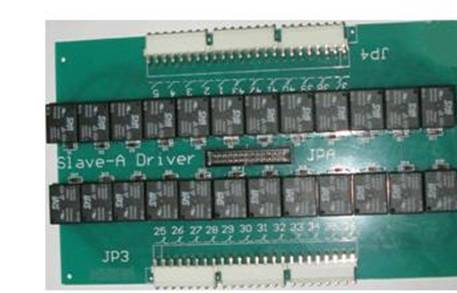

故障單元有 24 個故障點（數量可增減），每個操作單元可以連接兩個或者一個故障板，繼電器的觸點參數：10A/24VDC 、7A/240VAC 。通過排線與操作單元連接。

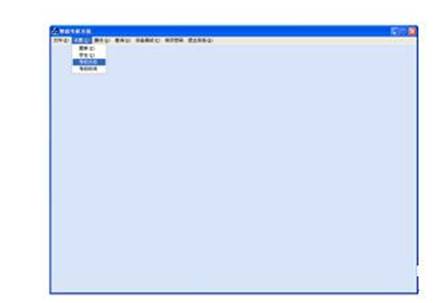

應用軟件




該軟件安裝在教師計算機上，故障與學生信息等存儲在數據庫中。

軟件操作簡單、使用方便，主要有以下功能：

(1) 設置學生信息

(2) 編輯、查詢、發布所有設備的所有故障

(3) 清除設備的所有故障

(4) 設置初、中、高級題庫

(5) 設置考核時間

(6) 提取、查詢所有設備的所有故障解除情況。

(7）打印考核結果

(8) 測試設備在線與否

(9) 登錄密碼修改

主控單元可以連接的設備數量：

（1）信息管理器

配置為 485 總線可以連接最多64 臺設備

配置為 CAN 總線可以連接最多110 臺設備

配置為無線方式時可以連接最多255 臺設備
