變壓器絕緣電阻的測試
一、實訓目的
（1）掌握變壓器絕緣電阻的檢測。
（2）熟悉兆歐表的使用及注意事項。
二、實訓器材
變壓器、兆歐表及電工常用工具一套。
三、注意事項
（1）任何新組裝的變壓器在烘干后，都必須經過絕緣電阻測試后才可投入使用。
（2）在進行絕緣電阻測試時，搖動兆歐表其輸出的電壓高達 500 伏，接觸人員的話有可
能造成觸電事故。
（3）在用 500 伏的兆歐表測量相對地絕緣電阻，兆歐表讀數為零時，表示繞組已對地短
路，如果指針搖擺不定，說明絕緣已被擊穿。
四、實訓步驟
1．變壓器絕緣電阻的檢測
1）用兆歐表測變壓器繞組的絕緣電阻
當變壓器使用太久或受潮，或在烘箱中干燥，或定期維護，都要對變壓器的絕緣電阻進行測量。測絕緣電阻需要用兆歐表。

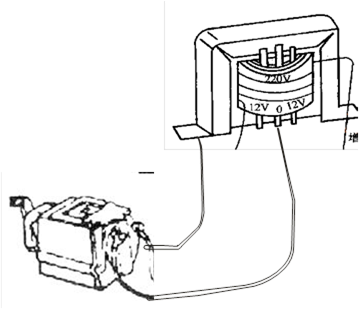

（1）變壓器繞組對地之間絕緣電阻的測量。繞組對地的絕緣，實際上是指繞組對變壓器外殼的絕緣。測量方法如下圖 1 所示。將兆歐表的兩根表筆，一根接在外殼上（注意需將漆皮刮掉），另一根表筆分別與正副繞組接線頭相接，測量時將兆歐表放在平穩的地方，以免轉動兆歐表手柄時使表身搖擺而影響讀數。兆歐表放置地點應遠離大電流的
導體和強磁場的場合，以免影響測量結果的準確性。測量應是在變壓器不帶電的情況下進行，并在指針穩定一分鐘后才能讀數。

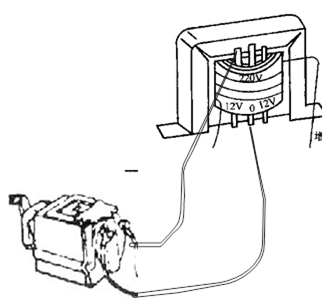

（2）繞組對繞組絕緣電阻的測量。測量方法如圖 2 所示。以額定轉速搖動兆歐表手柄，
測可測出每相繞組之間絕緣電阻值。

圖1                                  圖2
2．變壓器絕緣電阻檢測完后的數據記錄
當變壓器絕緣電阻檢測完畢后，不僅要學會記錄線圈測量時的數據，還要清理、整
頓實訓作業現場，等老師檢查電機實訓的效率和質量，聽取并記錄實訓指導老師的指導意見。
五、實訓完畢
當實訓課程完成時，學員不要馬上離開，而應作好當天該課程的實訓記錄，斷開設備的
所有工作電源，收拾好實訓器材及實訓工具，整齊擺放到實訓指導老師規定的位置。等老師
檢查后，方可有序地走出實訓教室。
