智能溫度控制器
一、任務目標
1、掌握智能溫度控制器的使用方法
2、掌握智能溫度控制器參數設置
二、任務復習
1、pt100管式鉑電阻的使用方法
2、型 智能溫度控制器使用說明及注意事項：
三、實訓設備


序 號	型 號		名           稱	數 量
1	LDCS01		電源控制屏	1 套
2	LDCS02		實訓桌
3	VC890D		萬用表	1 臺
4	Pt100		管式鉑電阻	1根

表2-6-1
四、實訓過程
智能溫度控制器采用超強抗干擾芯片設計、質量可靠，紅綠雙色雙排數碼管分別同時顯示測量值與設定值。儀表為四鍵操作，參數快捷設置，參數符號顯示簡潔，輸入信息方便，控制方式為晶閘管觸發信號輸出, 具有參數自整定及上偏差值告警。


菜單	dAH	ATU	DP	P	I
常規	隨機	0	0.1	39	218
范圍	±全量程	0自整定關 1自整定開	0.1-125	0-125	1-3600S
菜單	D	T	SC	UP	LCK
常規	39	17	0	100%	0
范圍	1-1200S	1-60S	±99	0-100%	0不鎖 1全鎖 其他鎖B菜單


SC值設置說明：因傳感器、引線電阻等因數在測量中產生的誤差，導致測量結果誤差較大時，可通過修改SC值來修正測量值。如當前溫度為20℃，測量結果為19℃。即可通過修改SC值為1。則當前溫度修正為20℃。
UP設置說明：修改UP值可改變輸出功率大小，輸出功率越大，整定速度越快。

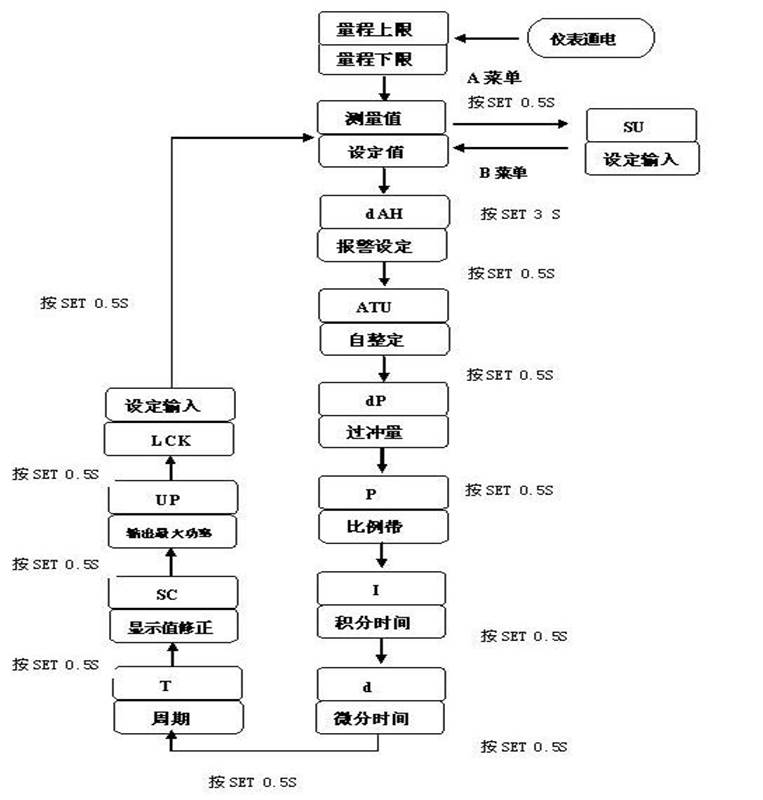

1、溫控設置流程圖如圖2-6-3


圖2-6-3設置流程圖

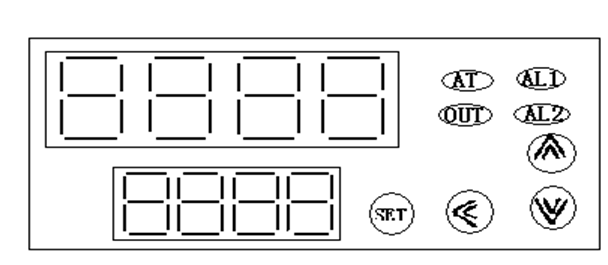

1、當前測量溫度值           2、主控設置值   3、AL1告警指示


（1）在溫度控制器的9、10腳加上交流220V電壓，此時溫度控制器的數碼管會點亮
（2）3*18管式鉑電阻溫度傳感器上共引出三根線（一根紅線、兩根黑線）紅線接溫度控制器的8腳，另外兩根黑線一根接6腳、一根接7腳。此時溫度控制器上會顯示溫度值。
（3）設置溫度控制器參數
 比如室內溫度為25℃ 而實際顯示的值不是25℃，應通過SC值設置，少1℃就加1，少2℃就加2依次類推直到設置正確位置
（4）設置溫度控制器的告警值
 比如室內溫度為20℃，溫度告警設置在25℃，超過25℃溫度告警燈應點亮，繼電器3腳、4腳觸點應閉合。設置25℃的告警值應通過SU值設置，把SU告警值設置25℃即可，用手緊握住管式鉑電阻傳感器，觀察溫度控制器的溫度有何變化，超過25℃ 用萬用表量3腳、4腳觸點是否閉合。
注：溫度設置根據當?shù)氐氖覂?nèi)溫度而定
五、技能實訓考核評分記錄表（見表2-6-6）
表2-6-6

序號	考核內容	考核要求	配分	得分
1	技能實訓的準備	對“任務預習”的熟悉程度	10
2	實訓線路的接線	電路接線一次完成、接線美觀，接線速度快，通電運行一次成功	25
3	實訓設備的使用	正確操作控制屏電源、操作按鈕，正確操作實訓設備其它資源	25
4	觀察和記錄實訓過程的現象	記錄現象正確、速度快	10
5	分析實訓線路的工作原理	正確設置溫度控制器參數	30
	考評合計得分
	否定項	發生重大責任事故、嚴重違反實訓室紀律，得分為0分

指導老師簽名                          日期

六、技能實訓報告
1、   技能實訓的項目名稱
2、   技能實訓的任務目標
3、   技能實訓所用到的實訓設備
4、   繪制實訓的接線圖
5、   記錄實訓的過程、現象
6、   分析實訓線路的工作原理
7、   小結、體會和建議
七、思考與練習
pt100管式鉑電阻測溫原理及應用場合
