實驗4使用帶式制動器測量軸的力矩


大致步驟：在這個實驗中，將把電機和帶式制動器連接并加載。通過帶式制動器測量軸的輸出力矩的變化展現當動力通過不同類型的機械傳動系統進行傳輸時不同的輸出效果，即通過該現象可看出各種機械傳動系統的機械效率。在這個實驗中還將測量電機的轉速隨著載荷的增加的變化。這是一個簡單的提高你測量電機轉速技能的練習。通過本實驗?zāi)氵�可以了解到交流電機對載荷變化的反應。
1． 執行下列安全檢查
● 佩戴防護眼鏡
● 穿著合身的衣服（不可穿較寬松的）
● 項鏈，手表，戒指、領帶等飾品必須摘下
● 將長發盤起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或?qū)㈤L袖挽起來
● 地面不可潮濕

2． 將電機控制箱的安全開關閉；

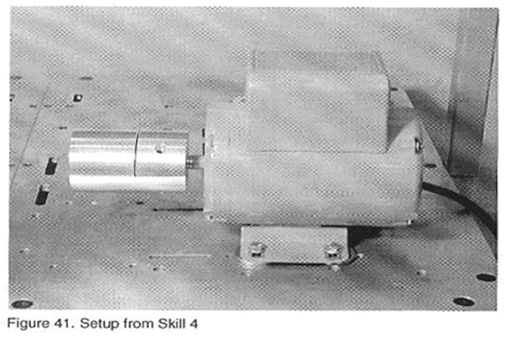

3． 繼續上一個實驗，上個實驗的裝配結果應該是如圖41所示

4． 執行下列步驟將帶式制動器與電機軸相連

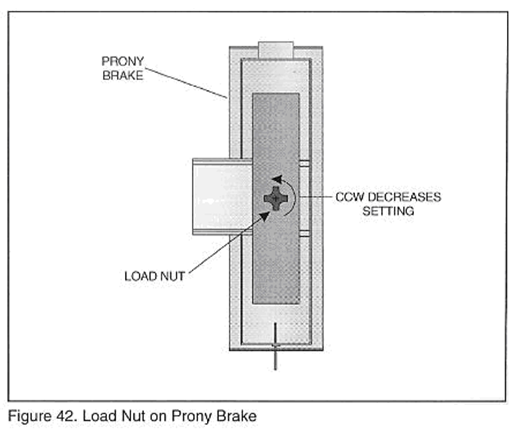

A．  擰松帶式制動器頂部的加載螺母（俯視：逆時針方向），直到手柄（即加載螺母）
與螺紋齊平；

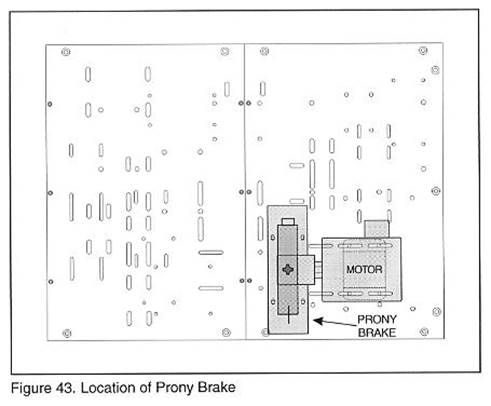

B． 將帶式制動器放置在工作臺上，讓其安裝孔與工作臺的安裝孔對齊，如圖43所示；

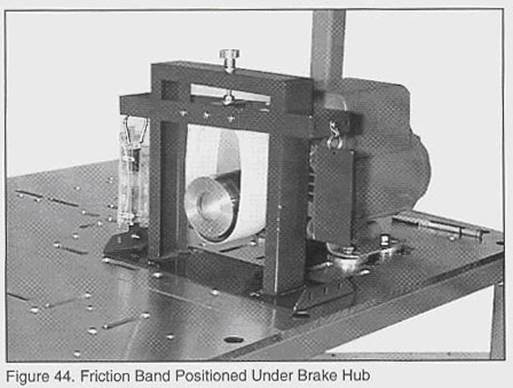

C． 確定制動帶擱在輪轂下方，如圖44所示；

D．  找到4個M8的螺栓及其相應的平墊圈、彈簧墊圈、螺母；

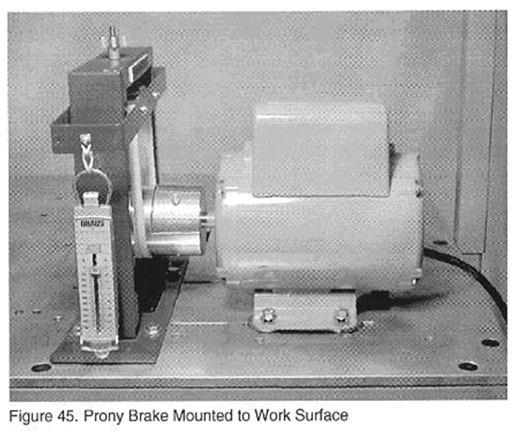

E． 用螺栓等將帶式制動器安裝到工作表面；
確保帶式制動器的制動帶均勻的纏繞在輪轂上。

F． 擰松電機的緊固件以便調整電機位置使之與帶式制動器的制動帶接觸良好；
G．  重新擰緊電機；

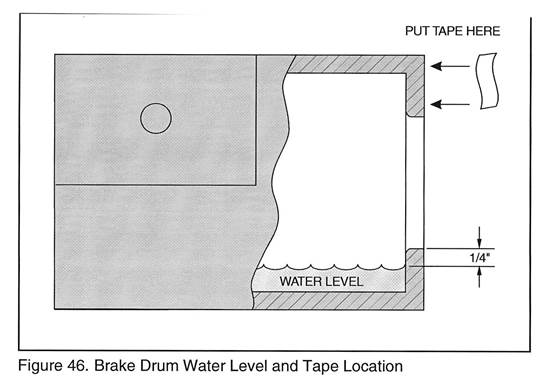

5． 用水瓶往輪轂的凹槽中裝水,水的高度大約為6㎜（從輪轂開口處到液面高度）,如
圖46所示

6． 將一小片白色雙面膠紙貼在制動輪轂的前端部,如圖46所示
7． 執行下列的步驟打開電機：
A. 清理工作臺上的工具和散件，將它們放入儲物柜或工具箱；
B. 將電機控制箱的電源線與墻上插頭連接；
C．連接大電機電纜到電機控制箱的電機端口；
D．確定電機控制箱上的電源開關處于關閉狀態
E．插入安全鎖鑰匙；
F．打開安全開關，此時電機控制箱上的主電源指示燈呈開啟狀態（紅色）；
G．確定電機附近沒有人；
H．  打開電機電源開關。
電機將很快加速到全速，并以定速運轉。

8． 執行下列步驟測量電機在不同載荷下的轉速
A．  觀察帶式制動器上刻度的讀數；
初始狀態應該是0，如果不是，則調整其上的加載螺釘；
B． 用轉速表測量電機轉速，并在下列表格中將各讀數記錄下來；

表格1：

加載載荷（N）	轉速（RPM）	扭矩（n●m）


注：加載載荷根據制動器實際加載范圍進行調節。
C． 在電機運轉過程中，把制動器上的載荷由0逐漸增加到滿量程的1/3左右（每次增
加的量相同）；
D．  在各種載荷情況下測量電機轉速，并將不同情況下的載荷和轉速記錄在表格中；
E． 通過加載螺釘將載荷卸載到0。
9． 關閉電機電源及安全開關，電機將逐漸停止
10. 將安全開關鎖鑰匙抽出來，
11. 計算電機在各載荷下的力矩
力矩＝所加載荷（N）×加載力臂
其中加載力臂由刻度盤到加載螺釘中心的距離，約為152㎜。
12. 保留現有的安裝，下個實驗將用到現有裝置。
