實驗八 自動供水

實驗八  自動供水
一、實驗?zāi)康?/strong>
1.掌握PLC基本指令的使用方法。
2.掌握用PLC控制水塔水位。
二、實驗器材
1.PC機
2.PLC實驗臺（箱）
3.水塔水位控制模塊
4.通訊電纜
5.導線若干
三、實驗內容及步驟
1.設計要求
設計一個水塔水位控制程序，當水池水位低于低水位界L4時（L4=ON），閥M2打開進水；當水池水位高于高水位界時（L3=ON）；則閥M2關閉;當水塔水位低于低水位界時（L2=ON），且水池水位高于低水位界；則抽水電機M1打開;當水塔水位高于高水位界時，則M1關閉;若在抽水過程中，水池水位下降到低水位界，則M1也關閉。
本模塊利用6個LED來指示系統的工作狀態。其中4個LED顯示水位的高低，兩個顯示電機的工作狀態。水塔水位控制模塊如圖所示。
1副本
2.確定輸入輸出地址、并編寫程序
3.編譯程序，無誤后下載至PLC主機的存儲器中，并運行程序。
4.調試程序，直至符合設計要求。
5.I/O分配表
輸入部分（IN）
代號 功能 地址
高水位H1 水塔高水位檢測 X0
低水位L1 水塔低水位檢測 X1
高水位H2 水池高水位檢測 X2
低水位L2 水池低水位檢測 X3
輸出部分（OUT）
代號 功能 地址
L1 水塔高水位顯示 Y0
L2 水塔低水位顯示 Y1
L3 水池高水位顯示 Y2
L4 水池低水位顯示 Y3
M1 抽水電機M1 Y4
M2 閥M2 Y5

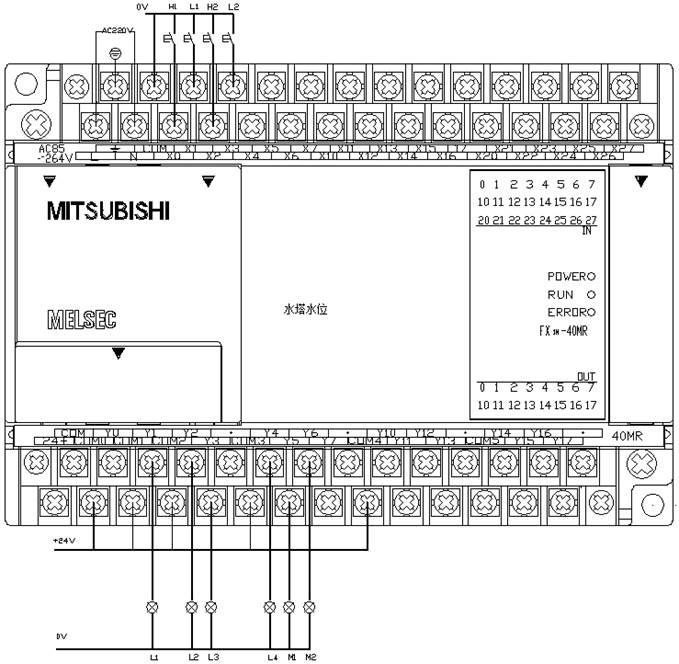

6.PLC外部接線圖

FX系列的輸出繼電器的公共端：FX1N－40MR為COM0～COM5;輸入端COM與0V相連，輸出端COM0-COM5與DC24V+相連，實驗掛箱COM與0V相連
7.參考程序
參考程序見光盤（水塔水位）
