K型熱電偶的認識與檢測
實訓目的：
1.   了解K型熱電偶的工作原理。
2.   掌握K型熱電偶使用方法。
實訓設施：
過程裝備安裝調試技能實訓裝置平臺、實訓導線。
K型熱電偶的工作原理：
1821年德國物理學家賽貝克（T×J×Seebeck）發現和證明了兩種不同材料的導體A和B組成的閉合回路，當兩個結點溫度不相同時，回路中將產生電動勢。這種物理現象稱為熱電效應（塞貝克效應）。

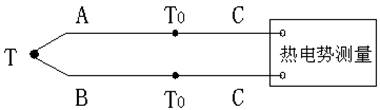

熱電偶測溫原理是利用熱電效應。 如圖32—1所示，熱電偶就是將A和B二種不同金
屬材料的一端焊接而成。A和B稱為熱電極，焊接的一端是接觸熱場的T端稱為工作端或測量端，也稱熱端；未焊接的一端處在溫度T₀稱為自由端或參考端，也稱冷端(接引線用來連接測量?jī)x表的               圖6—1熱電偶
兩根導線C是同樣的材料，可以與A和B不同種材料)。T與T₀的溫差愈大，熱電偶的輸出電動勢愈大；溫差為0時，熱電偶的輸出電動勢為0；因此，可以用測熱電動勢大小衡量溫度的大小。國際上，將熱電偶的A、B熱電極材料不同分成若干分度號，如常用的Ｋ(鎳鉻-鎳硅或鎳鋁)、Ｅ(鎳鉻-康銅)、Ｔ(銅-康銅)等等，并且有相應的分度表即參考端溫度為0℃時的測量端溫度與熱電動勢的對應關系表；可以通過測量熱電偶輸出的熱電動勢值再查分度表得到相應的溫度值。熱電偶一般應用在冶金、化工和煉油行業，用于測量、控制較高的溫度。
K型熱電偶調試步驟：

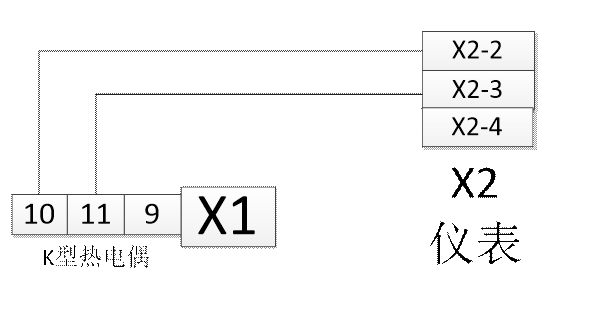

1、 K型熱電偶接法：

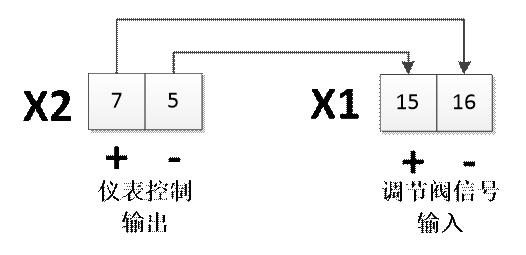

電動調節閥接線如下：








2、 將儲水箱中貯足水量，一般接近儲水箱容積的3/5，然后將V2閥門打開，關閉V1、V4閥門。
3、 打開控制面板上的總電源開關，給設備上電。
4、 打開智能儀表電源，設置儀表參數（操作參考智能儀表說明書）
Sn=0，DIP=1。
記錄溫度測量值。
5、 在設備控制柜面板上打開水泵1電源，手動設置儀表輸出控制調節閥門開度80%，給鍋爐供水，觀察鍋爐水標，當水位大于鍋爐的2/3高度，關閉水泵1電源開關，打開網孔板上的加熱開關。
6、 改動儀表輸出接線
加熱接線如下：








7、 改變儀表輸出，觀察各測量值是變化，并做相應記錄。

實訓報告要求
1、 寫出K型熱電偶工作原理。
2、 畫出K型熱電偶接法。
