實訓目的：
1.   了解液位/壓力傳感器的工作原理。
2.   掌握液位/壓力傳感器計使用方法。
實訓設施：
過程裝備安裝調試技能實訓裝置平臺、實訓導線。
擴散硅液位/壓力傳感器的工作原理：
擴散硅式壓力變送器的傳感器部分是壓阻式壓力傳感器，它是基于半導體的壓阻效應，將單晶硅膜片和電阻條采用集成電路工藝結合在一起，構成硅壓阻芯片，然后將芯片封接在傳感器的外殼內，連接出電極引線而制成，如圖3-1所示。
硅平膜片在微小變形時有良好的彈性特性，當硅片受壓后，膜片的變形使擴散電阻的阻值發生變化。其相對電阻變化可表示為：

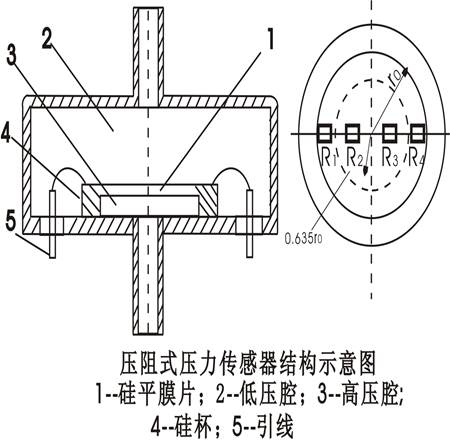

式中 為壓阻系數； 為應力。               圖3-1壓阻式壓力傳感器結構示意圖
硅平膜片上的擴散電阻通常構成橋式測量電路，相對的橋臂電阻是對稱布置的，電阻變化時，電橋輸出電壓與膜片所受壓力成對應關系。上圖所示為一種壓阻式壓力傳感器的結構示意圖，硅平膜片在圓形硅杯的底部，硅杯的內外兩側輸入被測壓力及參考壓力，本套裝置的傳感器參考壓力為當?shù)卮髿鈮毫Α�壓力差使膜片變形，膜片上的兩對電阻阻值發生變化，使電橋輸出相應壓力變化的信號。為了補償溫度效應的影響，一般還可在膜片上沿對壓力不敏感的晶向生成一個電阻，這個電阻只感受溫度變化，可接入橋路作為溫度補償電阻，以提高測量精度。
壓阻式壓力傳感器的靈敏度高，頻率響應高；結構比較簡單，可以小型化；可用于靜態、動態壓力測量；應用廣泛，測量范圍在0～0.0005MPa、0～0.002MPa至0～210MPa。本套裝置擴散硅壓力變送器的儀表量程為0～5KP、0～100KP精度為0.5級。
擴散硅液位/壓力傳感器調試步驟：
1、 圖3-2擴散硅液位/壓力傳感器兩線制接法：

圖3-2液位變送器兩線制接法
具體的接線：將X3接線端子排上的“24V+”接到X1液位變送器的“+”，變送器的“-”接到X2儀表信號采集端子“+”，信號采集端子“-”接到“24V-”端。
電動調節閥接線如下：








2、 將儲水箱中貯足水量，一般接近儲水箱容積的3/5，然后將V1、V3閥門打開，關閉V2閥門。
3、 打開控制面板上的總電源開關，給設備上電。
4、 打開智能儀表電源，設置儀表參數（操作參考智能儀表說明書）
Sn=33，DIP=1，量程下限D(zhuǎn)IL=0，量程上限D(zhuǎn)  IH=50。
若進行自動控制，設置比例系數P=10，積分系數I=40，其余參數不變。
5、 在設備控制柜面板上打開水泵1電源，手動設置儀表輸出控制調節閥門開度，記錄儀表采集值。
查看儀表采集值與實際值是否一致，若不一致，可在儀表中修正偏移量。
6、 改變電動調節閥開度，觀察各測量值是變化，并做相應記錄。

實訓報告要求
1、 寫出擴散硅液位/壓力傳感器工作原理。
2、 畫出擴散硅液位/壓力傳感器兩線制線路接法。
3、 畫出水路圖。
4、 記錄液位傳感器偏移量
